পণ্যের বিবরণ:
প্রদান:
|
| তরঙ্গদৈর্ঘ্য: | 1310 এবং 1550nm | নিয়ন্ত্রণের ধরণ: | অ সুরক্ষিত রাখেন |
|---|---|---|---|
| বিদ্যুৎ সরবরাহ: | 5V | সংযোগকারী: | জলজ পালন / ইউপিসি |
| পণ্যের নাম: | মিনি 2x2 ফাইবার অপটিক বাইপাস সুইচগুলি | অ্যাপ্লিকেশন: | ট্রান্সমিটার এবং রিসিভার সুরক্ষা |
| লক্ষণীয় করা: | বাইপাস অপটিক স্যুইচ,2x2 ফাইবার অপটিকাল সুইচ,1310nm অপটিকাল ফাইবার স্যুইচ |
||
মিনি 2x2 ফাইবার অপটিক বাইপাস অপটিকাল সিস্টেমগুলিতে অ্যাড বা ড্রপের জন্য স্যুইচ করে
GEZHI মিনি 2x2 ফাইবার অপটিক বাইপাস 2 মিমি তারের সাথে স্যুইচ করে ফাইবার সহজেই ভাঙ্গা যায়।এটি 10 পিনের সাথে রয়েছে যা পিসিবি বোর্ডে চলাচল করতে পারে।
2x2 অপটিকাল বাইপাস স্যুইচটি স্থানীয় নেটওয়ার্কিং ডিভাইস থেকে মূল নেটওয়ার্কটি আলাদা করতে দ্রুতগতিতে বাইপাস মোডে সেট করা আছে।GEZHI বিভিন্ন ধরণের অপটিকাল সুইচ যেমন 1x1, 1x2, 2x2, 1x3, 1x4, দ্বৈত 1x2, 2x2, 2x4, মাল্টি-চ্যানেল, 1x8, 1x16, 1x32 এবং সরঞ্জাম অপটিকাল সুইচ বা কাস্টমাইজড অপটিকাল সুইচ সরবরাহ করে।
বৈশিষ্ট্য
তুলনামূলক কম দাম
নিম্ন সন্নিবেশ ক্ষতি
অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য
উচ্চ চ্যানেল বিচ্ছিন্নতা
ল্যাচিং বা নন-ল্যাচিং
ইপোক্সি ফ্রি অপটিক্যাল পাথ
অ্যাপ্লিকেশন
যন্ত্রানুষঙ্গের
অপটিক্যাল সিগন্যাল রাউটিং
নেটওয়ার্ক টেস্ট সিস্টেম
কনফিগারযোগ্য অপটিক্যাল অ্যাড / ড্রপ
ট্রান্সমিটার এবং রিসিভার সুরক্ষা
অপটিক্যাল নেটওয়ার্ক সুরক্ষা / পুনরুদ্ধার

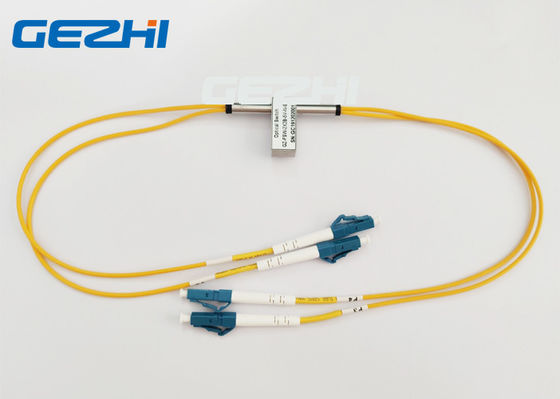

2x2 ফাইবার অপটিক বাইপাস ছবি স্যুইচ করে
সবিস্তার বিবরণী
| পরামিতি | GZ-FSW-2 × 2B | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং অ্যাভেলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.6 সর্বোচ্চ: 0.8 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
| বিদ্যুৎ সরবরাহ | বনাম | 3.0 বা 5.0 | |
| জীবনকাল | বার | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (এল) 27.0 × (ডাব্লু) 12.0 × (এইচ) 8.2 কাস্টমাইজেশন উপলব্ধ। | |
পিনের
| পরামিতি | পিনের | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||
| 2 × 2B | অপটিক্যাল পাথ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| অ সুরক্ষিত রাখেন | হল P1-P3 | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-p4, P2 এর-P3 | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
| সুরক্ষিত রাখেন | হল P1-P3 | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| পি 1-পি 4 পি 2-পি 3 | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
|
|
|
আদেশ তথ্য
GZ-2 × 2B
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি |
