পণ্যের বিবরণ:
প্রদান:
|
তরঙ্গদৈর্ঘ্য: | 1310 & 1550nm | নিয়ন্ত্রণের ধরণ: | অ সুরক্ষিত রাখেন |
---|---|---|---|
বিদ্যুৎ সরবরাহ: | 5V | সংযোগকারী: | এসসি / ইউপিসি |
পণ্যের নাম: | 2x2 ফাইবার অপটিক বাইপাস স্যুইচ মডিউল | সংক্রমণ শক্তি: | ≤500mW |
লক্ষণীয় করা: | 2x2 ফাইবার বাইপাস স্যুইচ,1550nm বাইপাস সুইচ মডিউল,একক মোড অপটিকাল বাইপাস স্যুইচ |
এসএম 1310 / 1550nm নন-ল্যাচিং 2x2 ফাইবার অপটিক বাইপাস স্যুইচ মডিউল
GEZHI 2x2 ফাইবার অপটিক বাইপাস সুইচ মডিউল উচ্চ অপারেটিং তাপমাত্রা সহ একটি ধাতব ক্ষেত্রে প্যাকিং।এটি 1310 এবং 1550nm সিঙ্গলমোড নন-লেচিং টাইপ এসসি / এপিসি পিগটালেড সহ আসে।2x2 বাইপাস ফাইবারোপটিক স্যুইচ একটি নির্বাচিত আউটপুট ফাইবারে ইনকামিং অপটিক্যাল সিগন্যালটিকে পুনর্নির্দেশের মাধ্যমে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি পেটেন্ট মুলতুবি অপ্ট-মেকানিকাল মালিকানাধীন কনফিগারেশন ব্যবহার করে এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় করা হয়।স্যুইচটি অতি-উচ্চ নির্ভরযোগ্যতা এবং দ্রুত স্যুইচিং গতির পাশাপাশি দ্বি-দিকনির্দেশক পারফরম্যান্স সরবরাহ করে।2x2 বাইপাস ফাইবারোপটিক সুইচগুলি অপটিক্যাল নেটওয়ার্কিং অ্যাপ্লিকেশনগুলির জন্য সত্য স্যুইচিং সমাধান solution
বৈশিষ্ট্য
অ্যাপ্লিকেশন
মানুষ
গবেষণাগারে গবেষণা ও উন্নয়ন
সিস্টেম মনিটরিং
কনফিগারযোগ্য ওএডিএম
সবিস্তার বিবরণী
পরামিতি
|
GZ-FSW-2 × 2Bএকজন | ||
তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
অপারেটিং অ্যাভেলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.7 সর্বোচ্চ: 1.0 |
রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
PDL | ডেসিবেল | ≤0.05 | |
WDL | ডেসিবেল | ≤0.25 | |
TDL | ডেসিবেল | ≤0.25 | |
repeatability | ডেসিবেল | ≤ ± 0.02 | |
বিদ্যুৎ সরবরাহ | বনাম | 3.0 বা 5.0 | |
জীবনকাল | বার | ≥107 | |
স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 70 | |
সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
মাত্রা | মিমি | (এল) 55.0 × (ডাব্লু) 30.0 × (এইচ) 12.8 কাস্টমাইজেশন উপলব্ধ। |
অপটিকাল রুট
পি এন | অপটিক্যাল পাথ | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | অপটিকাল রুট | |||
GZ-FSW-2 × 2BA | PIN1 | PIN3 | পিন 2 | PIN4 | |||
অ সুরক্ষিত রাখেন | হল P1-P3 | - | - | ঘনিষ্ঠ | / |
|
পার্শ্বপথ |
হল P1-এটাকে P4 P2 এর-P3 |
ভী + + | GND | খোলা | / |
|
সাধারণ |
আদেশ তথ্য
GZ-2 × 2BA-এক্স-XX-XXX-XX-XX
মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি |

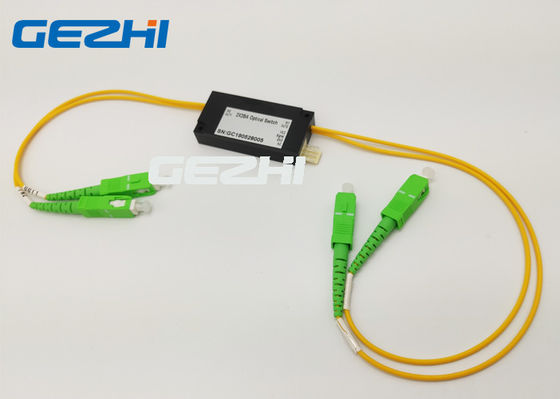

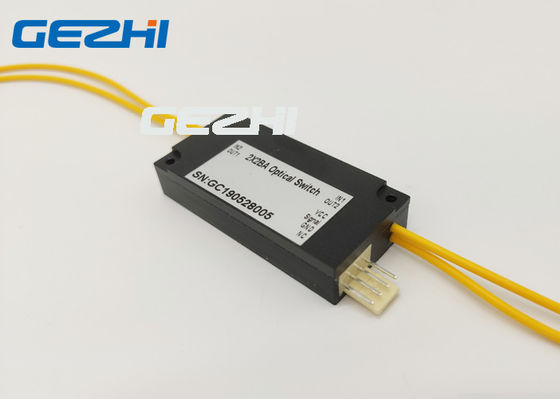

2x2 ফাইবার অপটিকাল বাইপাস স্যুইচ মডিউল ছবি
