পণ্যের বিবরণ:
প্রদান:
|
তরঙ্গদৈর্ঘ্য: | 1550 ~ 1570nm | নিয়ন্ত্রণের ধরণ: | সুরক্ষিত রাখেন |
---|---|---|---|
ক্ষমতা: | 10Watts | সংযোগকারী: | এফসি / এপিসি বা কাস্টমাইজড |
পণ্যের নাম: | 1550 ~ 1570nm লেচিং অপটিকাল স্যুইচ | ফাইবার প্রকার: | SMF-28e |
লক্ষণীয় করা: | 10 ওয়াট ফাইবার অপটিক সুইচ,1x2 ল্যাচিং অপটিকাল স্যুইচ,1570nm অপটিকাল ফাইবার স্যুইচ |

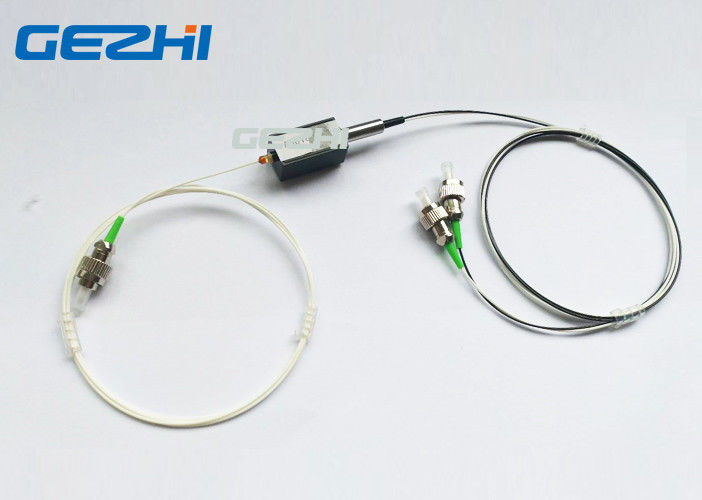

1x2 উচ্চ শক্তি ফাইবার অপটিক 10 ওয়াট 1550 ~ 1570nm লেচিং অপটিকাল স্যুইচ
GEZHI এর হাই পাওয়ার 1 × 2 ফাইবারোপটিক সুইচ 10 ওয়াট সমর্থন করে।অপারেটিং তরঙ্গদৈর্ঘ্য 1550nm থেকে 1570nm অবধি।এর সাথে এফসি / এপিসি পিগলেট, লেচিং বা নন-লেচিং নির্বাচন করা হয়েছে।GEZHI কাস্টমাইজড অপটিকাল সুইচের প্রায় সম্পূর্ণ পরিসীমা সরবরাহ করতে পারে।
বৈশিষ্ট্য
উচ্চ ক্ষমতা
নিম্ন সন্নিবেশ ক্ষতি
হাই ক্রোস্টালক
কমপ্যাক্ট প্যাকেজ
অ্যাপ্লিকেশন
নেটওয়ার্ক মনিটর
কনফিগারযোগ্য ওএডিএম
অপটিকাল ফাইবার রিং সুরক্ষা
অপটিকাল ক্রস এবং সংযোগ ব্যবস্থা
সবিস্তার বিবরণী
স্থিতিমাপ | মান | ||
আদর্শ | 1 × 1, 1 × 2 | ||
তরঙ্গদৈর্ঘ্য (এনএম) | 1310 + / 30 বা 1550 +/- 30 | 1310 +/- 30 & 1550 +/- 30 | |
সন্নিবেশ ক্ষতি (ডিবি) | .70.7 (টাইপ 0.6) | .90.9 (টাইপ 0.7) | |
ক্রস টক (ডিবি) | ≥55 | ≥55 | |
রিটার্ন লস (ডিবি) | ≥55 | ≥55 | |
পুনরাবৃত্তিযোগ্যতা (ডিবি) | ≤ ± 0.05 | ||
স্যুইচ সময় (এমএস) | 10 | ||
আজীবন (চক্র) | > 1,000,000 | ||
সুইচ মোড | ল্যাচিং বা নন-লেচিং | ||
অপারেটিং তাপমাত্রা (ডিগ্রি সেন্টিগ্রেড) | -5। +70 | ||
স্টোরেজ তাপমাত্রা (ডিগ্রি সেন্টিগ্রেড) | -40। +85 | ||
ড্রাইভ ভোল্টেজ (V) | 5 ± 0.5 ডিসি বা 5 ভি পালস | ||
কাজের বর্তমান (এমএ) | <50 | ||
পাওয়ার হস্তান্তর (ডাব্লু) | <10 | ||
ফাইবার প্রকার | SMF-28e | ||
ফাইবার দৈর্ঘ্য (মি) | অর্ডার তথ্য পড়ুন | ||
মাত্রা (LxMxH) (মিমি) | (ঠ) 26.5 × (ওয়াট) 13.4 × (এইচ) 11 |
তথ্য বিন্যাস
GZ-HSW-1x2-X-XX-XX-XX-XX-X
এক্স | এক্সএক্স | এক্স | এক্স | এক্সএক্স | এক্সএক্স | এক্স |
মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
এস = এসএম 9/125 এম 5 = এমএম 50/125 এম 6 = এমএম 62.5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
25 = 250um 90 = 900um |
05 = 0.5 মি দূরে 10 = 1.0m এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি এক্স = অন্যরা |
পিনের
বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | |||||||
অপটিক্যাল পাথ | ||||||||
Pin1 | Pin10 | Pin5 | Pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
1-2 | + ভি পালস | GND | এন / এ | এন / এ | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা |
1-3 | GND | + ভি পালস | এন / এ | এন / এ | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
