পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | 1x1 অপটিকাল স্যুইচ | তরঙ্গদৈর্ঘ্য: | 1310 & 1550nm |
|---|---|---|---|
| নিয়ন্ত্রণের ধরণ: | সুরক্ষিত রাখেন | বিদ্যুৎ সরবরাহ: | 5 ভি ভোল্টেজ |
| সংযোগকারী: | না | আবেদন: | চ্যানেল ব্লক করা |
| লক্ষণীয় করা: | 1550nm ফাইবার অপটিক্যাল স্যুইচস,1x1 ল্যাচড ফাইবারোপটিক সুইচ,অপটিকাল স্যুইচিং |
||

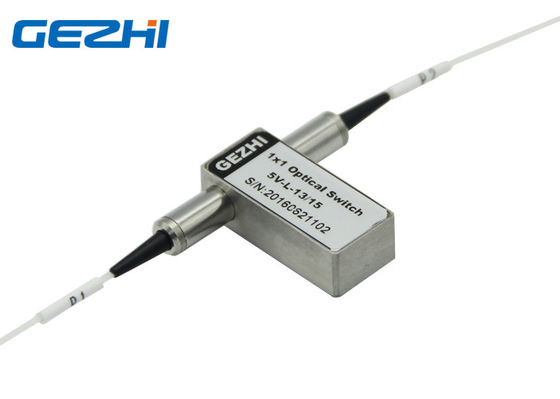

1x1 ফাইবার অপটিকাল সুইচ চালু / অফ শাটার ল্যাচড ফাইবারোপটিক সুইচ
GEZHI এর 1x1 ফাইবার অপটিক্যাল সুইচগুলি অপটিকাল ফাইবার যোগাযোগ নেটওয়ার্ক এবং পরিমাপ যন্ত্রগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।1x1 অন / অফ শাটার ল্যাচড সুইচ দুটি পোর্ট নিয়ে গঠিত যা বেছে বেছে একটি ফাইবার অপটিক ট্রান্সমিশন লাইনে অপটিক্যাল পাওয়ার প্রেরণ করে, পুনর্নির্দেশ করে বা ব্লক করে।
দুটি রাষ্ট্রের মধ্যে নির্বাচন করতে বা পরিবর্তন করতে 1x1 অন / অফ শাটার ল্যাচড ফাইবারোপটিক স্যুইচটি চালিত করতে হবে।ফলস্বরূপ, এটি অপটিকাল সুইচটি পরিচালনা করতে কম বৈদ্যুতিক শক্তি খরচ করে।
বৈশিষ্ট্য
সংক্ষিপ্ত সুইচিং সময়
কমপ্যাক্ট ডিজাইন, ক্ষুদ্রাকার আকার
কম অপটিক্যাল বিকৃতি
নিম্ন সন্নিবেশ ক্ষতি
অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য
অপটিক্যাল পথে ইপোক্সি মুক্ত
একক মোড বা মাল্টিমোড optionচ্ছিক
প্রশস্ত অপারেটিং তরঙ্গদৈর্ঘ্য ব্যাপ্তি
সীম সিল প্যাকেজ
ব্যর্থ-নিরাপদ লেচিং এবং অ-ল্যাচিং
অ্যাপ্লিকেশন
মডিউল এবং সিস্টেম একীকরণ
উপকরণ, পরীক্ষা এবং পরিমাপ ment
ফাইবার সেন্সর
নেটওয়ার্ক স্যুইচিং
গবেষণাগারে গবেষণা ও উন্নয়ন
চ্যানেল অবরুদ্ধ
মেট্রোপলিটন এরিয়া নেটওয়ার্ক
সিস্টেম মনিটরিং
নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার
সবিস্তার বিবরণী
| পরামিতি | GZ-FSW -1 × 1 | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং অ্যাভেলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.5 সর্বোচ্চ: 0.8 | প্রকার: 0.5 সর্বোচ্চ: 0.8 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | MM≥65 SM≥75 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
| বিদ্যুৎ সরবরাহ | বনাম | 3.0 বা 5.0 | |
| জীবনকাল | বার | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (ঠ) 27.0 × (ওয়াট) 12.0 × (এইচ) 8.2 | |
আদেশ তথ্য
GZ-FSW-1x2-XXX-XXX-XX-XX
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি |

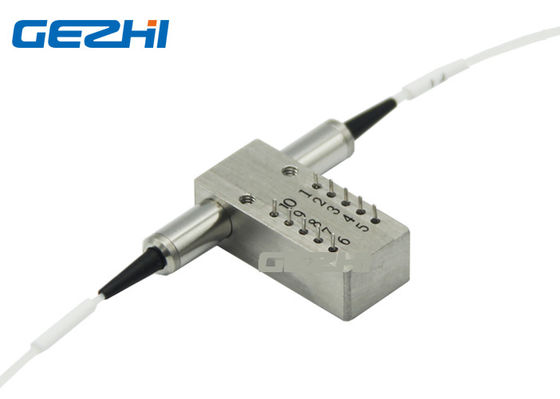

পিনের
| আদর্শ | পিন | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||
| 1 × 1 | পিন 1 | পিন 5 | পিন 6 | পিন 10 | পিন ২-৩ | পিন 3-4 | পিন 7-8 | পিন 8-9 | |
| সুরক্ষিত রাখেন | হল P1-P2 এর | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হালকা কাছাকাছি | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
| অ সুরক্ষিত রাখেন | হল P1-P2 এর | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হালকা কাছাকাছি | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
 |
|
মাত্রা
