পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | এমইএমএস অপটিকাল স্যুইচ | চ্যানেল: | 1x8 |
|---|---|---|---|
| তরঙ্গদৈর্ঘ্য: | 1310 & 1550nm | নিয়ন্ত্রণের ধরণ: | টিটিএল / আই 2 সি বা টিটিএল / আরএস 232 |
| সংযোগকারী: | জলজ পালন / ইউপিসি | আবেদন: | ডিডাব্লুডিএম নেটওয়ার্কগুলি |
| লক্ষণীয় করা: | 1550nm এমইএমএস অপটিকাল সুইচ,এমইএমএস অপ্টো মেকানিকাল সুইচ,1x8 অপ্টো মেকানিকাল সুইচ |
||

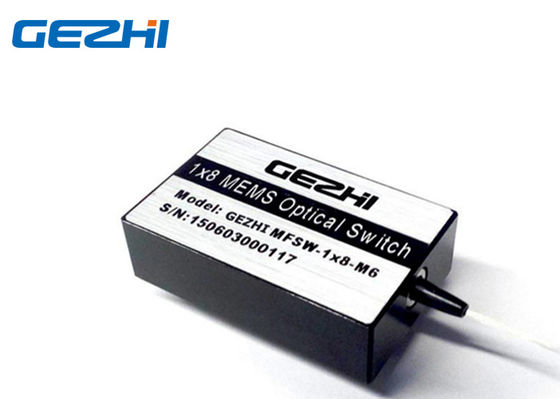

মিনি 1x8 এমইএমএস ফাইবার অপটিকটি মাইক্রো-বৈদ্যুতিন-মেকানিকাল সিস্টেম অপটিকাল স্যুইচ করে
GEZHI 1x8 ফাইবার অপটিক সুইচগুলি মাইক্রো-ইলেক্ট্রো-মেকনাটিক সিস্টেমগুলি (এমইএমএস) চিপ ব্যবহার করে।এই অপটিকাল স্যুইচ 24 পোর্ট পর্যন্ত একাধিক চ্যানেল সরবরাহ করে।দ্রুত স্যুইচিং সময়, উচ্চ মানের বৈশিষ্ট্য সহ।এই সমস্ত-অপটিকাল স্যুইচগুলি দ্বি-দিকনির্দেশক এবং এটি 1xN বা Nx1 দিক থেকে ব্যবহার করা যেতে পারে।
বৈশিষ্ট্য
ছোট প্যাকেজ
এমইএমএস প্রযুক্তির উপর ভিত্তি করে
উচ্চ স্থায়িত্ব, উচ্চ নির্ভরযোগ্যতা
অ সুরক্ষিত রাখেন
অপটিক্যাল পথে ইপোক্সি মুক্ত
অ্যাপ্লিকেশন
ডিডাব্লুডিএম নেটওয়ার্কগুলি
চ্যানেল মনিটর
গবেষণাগারে গবেষণা ও উন্নয়ন
কনফিগারযোগ্য ওএডিএম
সবিস্তার বিবরণী
| পরামিতি | একক | GZ-FSW-MEMs -1 × এন (N≤24) | |
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | এস এম | এম এম |
| 1310 ± 20 বা 1550 ± 20 বা 1625 ± 20 | 850 ± 20 বা 1310 ± 20 বা 1550। 2 | ||
| পরীক্ষার তরঙ্গদৈর্ঘ্য | NM | 1310/1550/1625 | 850/1310/1550 |
| সন্নিবেশ ক্ষতি 1, 2 | ডেসিবেল |
1.0 (টিওয়াইপি) 1.2 (MAX) N≤16 1.2 (টিওয়াইপি) 1.8 (ম্যাক্স) N≤24 |
0.8 (টিওয়াইপি) 1.0 (ম্যাক্স) N≤8 1.0 (টিওয়াইপি) 1.5 (MAX) N≤12 |
| ফিরতি ক্ষতি 1, 2 | ডেসিবেল | ≥40 | ≥25 |
| Crosstalk1 | ডেসিবেল | ≥50 | ≥30 |
| WDL | ডেসিবেল | ≤0.3 | |
| PDL | ডেসিবেল | ≤0.15 | |
| repeatability | ডেসিবেল | ≤ ± 0.05 | |
| বিদ্যুৎ সরবরাহ | ভী | 5 ~ 12 | |
| স্থায়িত্ব | আবর্তক | ≥109 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤20 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -5 ~ + + 70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| মাত্রা | মিমি | (টাইপ এ) 39.1 (এল) এক্স 24.7 (ডাব্লু) এক্স 11 (এইচ) ± 0.2 | |
| (বি বি প্রকার) 65 (এল) এক্স 24.7 (ডাব্লু) এক্স 11 (এইচ) ± 0.2 | |||
|
বিঃদ্রঃ: 1. অপারেটিং তাপমাত্রা এবং এসওপি মধ্যে। 2. সংযোজকগুলি বাদে। |
|||
পিন অনুশীলনী
MS1
| পিন | নাম | বিবরণ | ইনপুট / আউটপুট | সবিস্তার বিবরণী | একক |
| 1 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 2 | VCC | বিদ্যুৎ সরবরাহ | ভিতরে | 5 ~ 12 | ভিডিসি |
| 3 | / strobe | স্ট্রোব সিগন্যাল, পতন এজ সক্রিয় | ভিতরে | TTL এর | |
| 4 | GND | স্থল | ভিতরে | ||
| 5 | D0 | ডেটা0 ইনপুট | ভিতরে | TTL এর | |
| 6 | D1 | ডেটা 1 ইনপুট | ভিতরে | TTL এর | |
| 7 | D2 গ্রাহকের | ডেটা 2 ইনপুট | ভিতরে | TTL এর | |
| 8 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 9 | TXD | আরএস 232 সঞ্চারিত | আউট | TTL এর | |
| 10 | Rxd | আরএস 232 গ্রহণ করুন | ভিতরে | TTL এর | |
| 11 | GND | স্থল | ভিতরে | ||
| 12 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 13 | থেকে D3 | ডেটা 3 ইনপুট | ভিতরে | TTL এর | |
| 14 | /রিসেট | হার্ডওয়্যার রিসেট, লজিক লো অ্যাক্টিভ | ভিতরে | TTL এর |
MS2
| পিন | নাম | বিবরণ | ইনপুট / আউটপুট | সবিস্তার বিবরণী | একক |
| 1 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 2 | VCC | বিদ্যুৎ সরবরাহ | ভিতরে | 5 ~ 12 | ভিডিসি |
| 3 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 4 | GND | স্থল | ভিতরে | ||
| 5 | A0 | আমি2সি ঠিকানা এ 0 | ভিতরে | TTL এর | |
| 6 | এস্ ডি | আমি2সি তথ্য | ইন / আউট | TTL এর | |
| 7 | SCL | আমি2সি ক্লক | ভিতরে | TTL এর | |
| 8 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 9 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 10 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 11 | GND | স্থল | ভিতরে | ||
| 12 | এনসি | সংযোগ বিচ্ছিন্ন | |||
| 13 | ক 1 | আমি2সি ঠিকানা এ 1 | ভিতরে | TTL এর | |
| 14 | /রিসেট | হার্ডওয়্যার রিসেট, লজিক লো অ্যাক্টিভ | ভিতরে | TTL এর |
আদেশ তথ্য
GZ-এমএমএস-1x8-XX-XX-XX-X
| মোড | চ্যানেল | তরঙ্গদৈর্ঘ্য | ফাইবার প্রকার | ফাইবার দৈর্ঘ্য | সংযোগকারী | নিয়ন্ত্রণের ধরণ |
|
এমএমএস = মিনি এমইএমএস স্যুইচ করুন |
1xN এন উল্লেখ করুন, যেখানে N≤24 |
85 = 850nm |
1 = SMF-28 এক্স = কাস্টমাইজ করা |
05 = 0.5 মি দূরে 10 = 1.0m এক্স = অন্যরা |
এনসি = কোনটি FP = এফসি / ইউপিসি এফএ = এফসি / এপিসি এসপি = এসসি / ইউপিসি এসএ = এসসি / এপিসি এলপি = জলজ পালন / ইউপিসি এলএ = জলজ পালন / এপিসি |
1 = TTL এর / i2c 2 = TTL এর / 232 |
