ওএক্সসি আরএস 232 1100nm 19 "1x8 মাল্টিমোড অপটিকাল সুইচ মডিউল ule

1 এক্সএন মাল্টিমোড অপটিকাল সুইচ মডিউল 19 "র্যাক চ্যাসিস is

গেজি ফোটোনিকস কোং, লিমিটেডের 1 × 8 প্রিজম স্যুইচ একটি একক ইনপুট ফাইবার এবং আট আউটপুট ফাইবারগুলির মধ্যে একটির মধ্যে চ্যানেল নির্বাচন সরবরাহ করে।বৈদ্যুতিনভাবে পরিচালিত এবং ডেটা রেট এবং সিগন্যাল বিন্যাসের স্বাধীনভাবে পরিচালনা করে।গেজি ফোটোনিকস কোং, লিমিটেড এর 1x8 প্রিজম স্যুইচটি 19 "1 ইউ র্যাকমাউন্টের সাথে রাখা হয়েছে আরএস 232 নিয়ন্ত্রণ এবং আরজে 45 ইথারনেট রিমোট ম্যানেজমেন্ট।

বৈশিষ্ট্য

নিম্ন সন্নিবেশ ক্ষতি, দ্রুত স্যুইচিং

LED ডিসপ্লে প্যানেল।ভিজ্যুয়াল ডিসপ্লে, সুবিধাজনক অপারেশন

আরএস 232 নিয়ন্ত্রণ এবং আরজে 45 ইথারনেট রিমোট ম্যানেজমেন্ট
সিরিয়ালনেট, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থায়িত্ব
স্বচ্ছ ট্রান্সমিশন সংকেত।উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা
স্বয়ংক্রিয় স্ক্যানিংয়ের চ্যানেল এবং সময়ের ব্যবধান সেট আপ করা যেতে পারে

অ্যাপ্লিকেশন

ওএক্সসি, ওএলপি, রোএডএম
টেস্টিং সিস্টেমের তরঙ্গদৈর্ঘ্য স্যুইচ
অপটিক সেন্সর সিস্টেমের চ্যানেল স্যুইচ

স্পেসিফিকেশন

পরামিতি	ইউনিট	সূচক
ইউনিটের ধরণ		FSW-1x8-MM-FP
তরঙ্গদৈর্ঘ্য ব্যাপ্তি	এনএম	800 ~ 1100nm
পরীক্ষার তরঙ্গদৈর্ঘ্য	এনএম	850 এনএম
সন্নিবেশ ক্ষতি	ডিবি	টাইপ।.80.8dB, সর্বোচ্চ.≤1.5 ডিবি
পুনরাবৃত্তিযোগ্যতা	ডিবি	≤ 0.02
রিটার্ন লস	ডিবি	। 35
ক্রস্টল্টক	ডিবি	। 70
ডাব্লুডিএল	ডিবি	≤ 0.25
পিডিএল	ডিবি	≤ 0.05
অপটিক্যাল শক্তি	মেগাওয়াট	। 500
স্যুইচিং সময়	মাইক্রোসফট	≤10 এমএস (সংলগ্ন চ্যানেল)
ফাইবার প্রকার	উম	9/125
সংযোগকারী		এফসি / পিসি
পর্যবেক্ষণ পোর্ট		আরজে 45 এবং আরএস -232
ওয়ার্কিং পাওয়ার সাপ্লাই (প্লাগ-প্রকার)	ভি	এসি: 100 ～ 240 (50 / 60Hz)
শক্তি খরচ	ডাব্লু	। 10
অপারেটিং তাপমাত্রা	℃	-10 ～ 60
আকার	মিমি	1U: 483 x 230 x 45



নিম্ন সন্নিবেশ ক্ষতি রাক 1 × N (N≤16) অপটিকাল স্যুইচ সরঞ্জাম FSW-1X8-U

পিanel ব্যাখ্যা করতে:

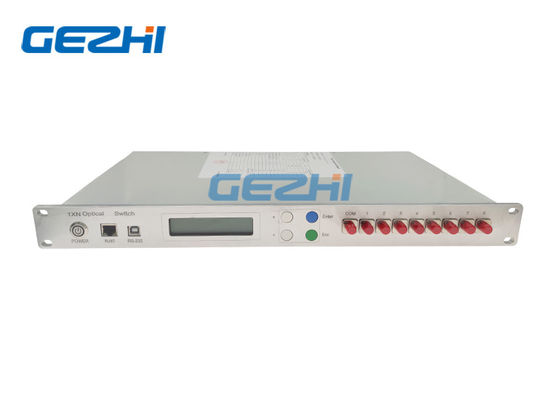

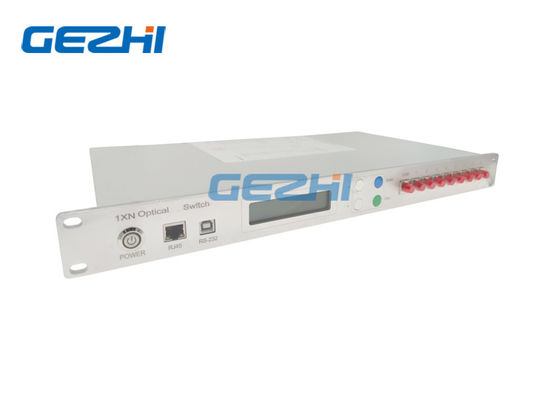

সামনে প্যানেল

◆শক্তি: বিদ্যুৎ সরবরাহের মাস্টার স্যুইচ

◆আরজে 45:যোগাযোগ নেটওয়ার্ক পরিচালনা ইন্টারফেস;

◆আরএস -232:রুপি- সিরিয়াল ইন্টারফেস;আরএস 232 সিরিয়াল যোগাযোগ ইন্টারফেস;

◆এলসিডি:ডিভাইসগুলি যা সরাসরি তথ্য প্রদর্শন করে;

◆: উপরে উঠার মূল চাবিকাঠি; : নীচে সরানো চাবি; প্রবেশ করুন: নির্ধারণের কী;

প্রস্থান: বাতিল করার কী;

◆com,1 ~ 8:ফাইবার ইন্টারফেস;



অস্ত্রোপচার

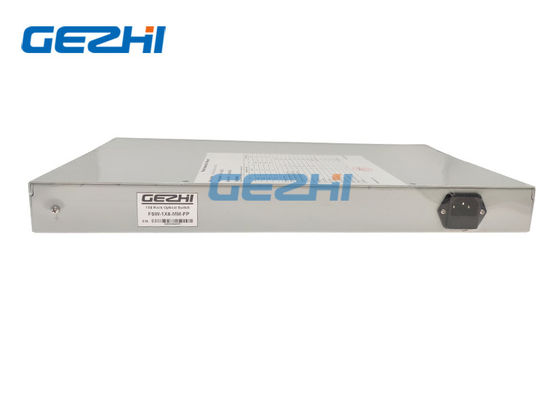

◆এসি:100। 240ভি: পাওয়ার কর্ড ইন্টারফেস;



প্যাকেজ
