পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | সম্পূর্ণ 2x2 অপটিকাল সুইচগুলি | নিয়ন্ত্রণের ধরণ: | অবরুদ্ধ |
---|---|---|---|
তরঙ্গদৈর্ঘ্য: | 1260 ~ 1650nm | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 5V |
সংযোগকারী: | এফসি / ইউপিসি | বৈশিষ্ট্য: | কম সন্নিবেশ ক্ষতি |
লক্ষণীয় করা: | ক্রস 2x2 অপটিকাল সুইচগুলির মাধ্যমে অ ব্লকড 2x2 অপটিক্যাল সুইচ,1650nm ফাইবার অপটিক কেবল সুইচ,1650nm Fiber Optic Cable Switch |

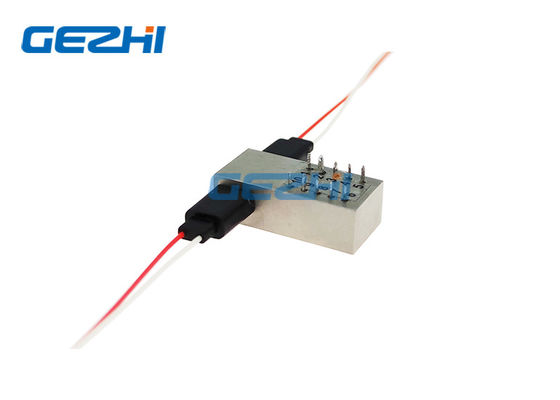

& ক্রস অ-অবরুদ্ধ ফুল 2x2 অপটিকাল সুইচগুলির মাধ্যমে
থ্রিউথ এবং ক্রস অপটিকাল স্টেট সহ জিজিহি ফোটোনিকস কোং এর লিমিটেড 2x2 অপটিকাল সুইচগুলি।এটি চ্যানেল ব্লকিং, কনফিগারেশনটিতে কম অপটিক্যাল বিকৃতি এবং উচ্চ নির্ভরযোগ্যতার সাথে সমাধান / ড্রপ সমাধানে ব্যবহৃত হয়।
বৈশিষ্ট্য
তুলনামূলক কম দাম
কম অপটিকাল বিকৃতি
অ্যাপ্লিকেশন
চ্যানেল ব্লক করা
স্পেসিফিকেশন
পরামিতি | বিশেষ উল্লেখ | ইউনিট |
অপারেটিং ওয়েভলেন্থ | 1260 ~ 1620 (এসএম) | এনএম |
সন্নিবেশ ক্ষতি | ≤1.0 | ডিবি |
তরঙ্গদৈর্ঘ্য নির্ভরতা হ্রাস | ≤0.25 | ডিবি |
মেরুকরণ নির্ভরতা হ্রাস | ≤0.05 | ডিবি |
তাপমাত্রা নির্ভরতা হ্রাস | ≤0.20 | ডিবি |
রিটার্ন লস | এসএম 50 | ডিবি |
ক্রস টক | এসএম≥৫৫ | ডিবি |
স্যুইচ সময় | ≤8 | মাইক্রোসফট |
পুনরাবৃত্তিযোগ্যতা | । ± 0.02 | ডিবি |
স্থায়িত্ব | ≥107 | বার |
অপারেটিং ভোল্টেজ | 3 বা 5 | ভি |
স্যুইচ প্রকার | নন-ম্যাচিং / লেচিং | |
অপারেটিং তাপমাত্রা | -20 ~ + 70 | ℃ |
সংগ্রহস্থল তাপমাত্রা | -40 ~ + 85 | ℃ |
অপটিক্যাল শক্তি | 500 ডলার | মেগাওয়াট |
মাত্রা | 27.0L × 12.5W × 8.4H | মিমি |
পিনস
প্রকার | অপটিকাল রুট | বৈদ্যুতিক ড্রাইভ | রাজ্য সেন্সর | ||||||
পূর্ণ 2 × 2 | পিন 1 | পিন 5 | পিন 6 | পিন 10 | পিন ২-৩ | পিন 3-4 | পিন 7-8 | পিন 8-9 | |
ল্যাচিং | পি 1-পি 4, পি 2-পি 3 | - | - | জিএনডি | ভি | বন্ধ | খোলা | খোলা | বন্ধ |
পি 1-পি 3, পি 2-পি 4 | ভি | জিএনডি | - | - | খোলা | বন্ধ | বন্ধ | খোলা | |
নন-লেচিং | পি 1-পি 4, পি 2-পি 3 | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
পি 1-পি 3, পি 2-পি 4 | ভি | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা |
অপটিকাল রুট
যান্ত্রিক অংকন
আদেশ তথ্য
জিজেড-এফএসডাব্লু -2 × 2 এফ
মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
এস = এসএম এম = এমএম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যান্য |
3 = 3 ভি 5 = 5 ভি |
এল = ল্যাচিং এন = নন-ম্যাচিং |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 এক্স = অন্যান্য |
25 = 250um 90 = 900 ম 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যান্য |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যান্য |
0 = কিছুই নয় এক্স = অন্যান্য |
