পণ্যের বিবরণ:
প্রদান:
|
পণ্য: | 1x4T অপটিক্যাল সুইচ | তরঙ্গদৈর্ঘ্য: | 780/980/1060 বা 1550 |
---|---|---|---|
পাওয়ার সাপ্লাই: | 5V বা 3V | নিয়ন্ত্রণ প্রকার: | নন-ল্যাচিং বা ল্যাচিং |
সংযোগকারী: | কাস্টমাইজড | অ্যাপ্লিকেশন: | চিকিৎসা সরঞ্জাম |
লক্ষণীয় করা: | 1x4T ফাইবার অপটিক্যাল সুইচ,কম সন্নিবেশ ক্ষতি ফাইবার অপটিক্যাল সুইচ,3V ফাইবার অপটিক্যাল সুইচ |

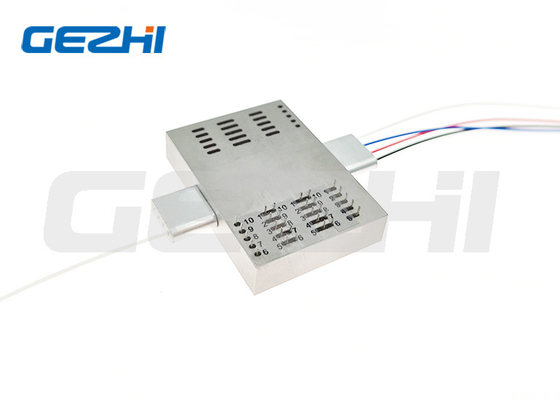

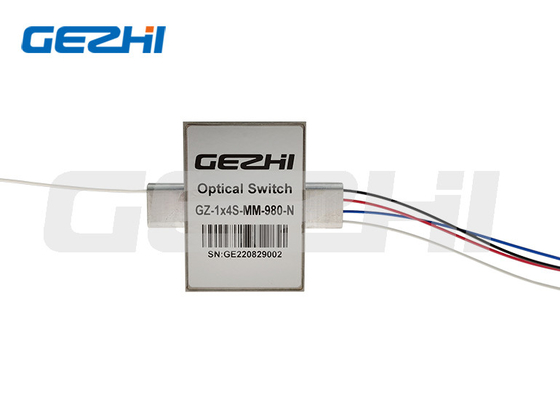

FSW-1x4T লেজার / চিকিৎসা সরঞ্জামের চ্যানেল স্যুইচিংয়ের জন্য অপটিক্যাল সুইচ
এই 1x4 T অপটিক্যাল সুইচগুলি 750nm, 780nm, 980nm বা কাস্টমাইজড তরঙ্গদৈর্ঘ্য সমর্থন করে।এটি S105/125um বিগ কোর ফাইবার সহ।এটি ব্যাপকভাবে লেজারের চ্যানেল স্যুইচিং, চিকিৎসা সরঞ্জাম, সিস্টেম মনিটরি, গবেষণাগারে গবেষণা ও উন্নয়নে ব্যবহৃত হয়।GEZHI ফটোনিক্স কাস্টমাইজড তরঙ্গদৈর্ঘ্য, ফাইবার এবং চ্যানেল নম্বর ইত্যাদি সমর্থন করতে পারে। 1x4 T অপটিক্যাল সুইচ উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতার সাথে।
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
1x4 T অপটিক্যাল সুইচের স্পেসিফিকেশন
1x4 T টাইপ সুইচ | ইউনিট | সাধারণ |
অপারেশন তরঙ্গদৈর্ঘ্য | nm | 750nm 780nm বা 980nm |
সন্নিবেশ ক্ষতি 1 | dB | <1.5 |
তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি | dB | <0.2 |
মেরুকরণ নির্ভরশীল ক্ষতি | dB | <0.2 |
রিটার্ন লস | dB | SM: >55 MM:>35 |
ক্রস টক | dB | SM: >55 MM:>35 |
স্যুইচিং সময় | মাইক্রোসফট | সাধারণ: 4 সর্বোচ্চ:10 |
পুনরাবৃত্তিযোগ্যতা | dB | <±0.02 |
স্থায়িত্ব | চক্র | >10 মিলিয়ন |
সুইচিং টাইপ | ল্যাচিং/নন-ল্যাচিং | |
অপটিক্যাল পাওয়ার হ্যান্ডলিং | mW | <500mW |
অপারেটিং ভোল্টেজ | ভিডিসি | 3V বা 5V |
অপারেটিং তাপমাত্রা | ℃ | -5~+70 |
সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 |
ফাইবার টাইপ | / | এসএম/এমএম ফাইবার |
প্যাকেজ মাত্রা | মিমি | 27L x 23W x 8.2H |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ.
2. সংযোগকারী ছাড়াই নির্দিষ্ট করা হয়েছে এবং প্রতি সংযোগকারীর জন্য একটি অতিরিক্ত 0.2dB ক্ষতি যোগ করুন।
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
এক্স | XX | এক্স | এক্স | XX | XX | এক্স |
মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরন | নিয়ন্ত্রণ মডেল | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=নির্দিষ্ট করুন |
3=3V 5=5V |
L=লাচিং N=নন- ল্যাচিং |
25=250um 90=900um |
05=0.5মি 10=1.0মি X=অন্যান্য |
00=কোনও নয় FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=অন্যান্য |
টাইপ |
রাষ্ট্র |
অপটিক্যাল রুট |
বৈদ্যুতিক ড্রাইভ | স্ট্যাটাস সেন্সর | ||||||||||||||
রিলে 1 (পিন) | রিলে 2 (পিন) | রিলে 1 (পিন) | রিলে 2 (পিন) | |||||||||||||||
1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
1x4 | ক | COM-P1 কালো | - | - | জিএনডি | ভি+ | ভি+ | জিএনডি | - | - | বন্ধ | খোলা | খোলা | বন্ধ | খোলা | বন্ধ | clsoe | খোলা |
ল্যাচ ing |
খ | COM-P2 লাল | ভি+ | জিএনডি | - | - | - | - | জিএনডি | ভি+ | খোলা | বন্ধ | বন্ধ | খোলা | বন্ধ | খোলা | খোলা | বন্ধ |
গ | COM-P3 নীল | - | - | জিএনডি | ভি+ | - | - | জিএনডি | ভি+ | বন্ধ | খোলা | খোলা | বন্ধ | বন্ধ | খোলা | খোলা | বন্ধ | |
ডি | COM-P4 সাদা | ভি+ | জিএনডি | - | - | ভি+ | জিএনডি | - | - | খোলা | বন্ধ | বন্ধ | খোলা | খোলা | বন্ধ | বন্ধ | খোলা | |
নন- ল্যাচিং |
ক | COM-P1 কালো | - | - | - | - | ভি+ | - | - | জিএনডি | বন্ধ | খোলা | খোলা | বন্ধ | খোলা | বন্ধ | বন্ধ | খোলা |
খ | COM-P2 লাল | ভি+ | - | - | জিএনডি | - | - | - | - | খোলা | বন্ধ | বন্ধ | খোলা | বন্ধ | খোলা | খোলা | বন্ধ | |
গ | COM-P3 নীল | - | - | - | - | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ | বন্ধ | খোলা | খোলা | বন্ধ | |
ডি | COM-P4 সাদা | ভি+ | - | - | জিএনডি | ভি+ | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | খোলা | বন্ধ | বন্ধ | খোলা |
অপটিক্যাল রুটS105/125um ফাইবার সহ 1x4 T অপটিক্যাল সুইচ
মাত্রাS105/125um ফাইবার সহ 1x4 T অপটিক্যাল সুইচ
