পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | CWDM Mux Demux | ফাইবার টাইপ: | সিমপ্লেক্স |
|---|---|---|---|
| প্যাকেজের প্রকারভেদ: | ABS, LGX, 1U Rackmount | সংযোগকারী: | LC/SC/FC/ST (PC বা APC) |
| তরঙ্গদৈর্ঘ্য: | 1270~1610nm+ আপগ্রেড পোর্ট | চ্যানেল নম্বর: | 16 চ্যানেল |
| লক্ষণীয় করা: | 1x16CH CWDM Mux Demux মডিউল,1620nm CWDM Mux Demux মডিউল,LC সংযোগকারী CWDM Mux Demux |
||

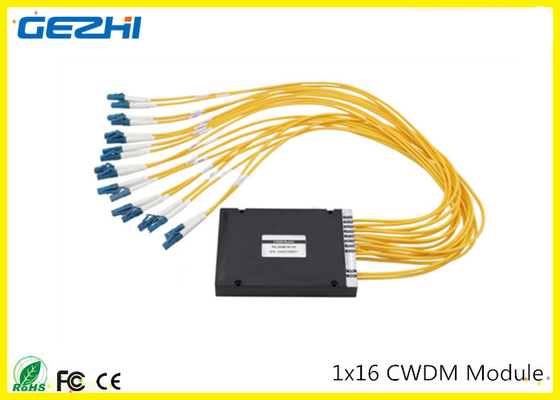

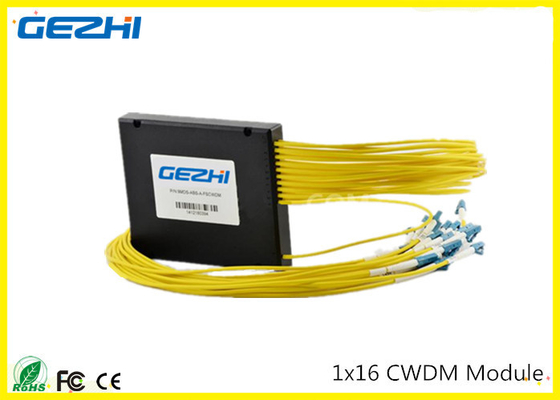

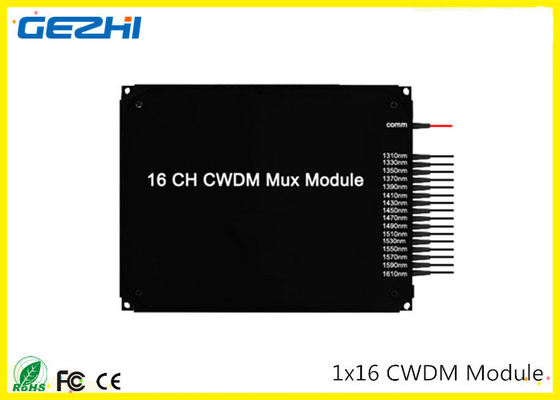

1x16CH CWDM Mux/Demux মডিউল
বর্ণনা:
CWDM এবং DWDM প্রযুক্তিগুলি একজোড়া ফাইবার স্ট্র্যান্ডগুলি ভাগ করে নেওয়ার এবং বিভিন্ন যোগাযোগের ইন্টারফেসগুলিকে একত্রিত করার একটি কার্যকর উপায় প্রদান করে যেমন: 10G, SONET OC-192, STM-64, ফাইবার চ্যানেল 1G/2G/4G, গিগাবিট ইথারনেট, OC3/OC12 বা OC48 এবং E1/T1, শুধুমাত্র প্রতিটি চ্যানেলের জন্য আলোর বিভিন্ন তরঙ্গদৈর্ঘ্য ব্যবহার করে।
আমাদের পণ্যের পরিসরে CWDM এবং DWDM প্রযুক্তির জন্য অত্যন্ত সাশ্রয়ী মূল্যের সমাধান রয়েছে, ন্যূনতম বা কোনো ব্যবস্থাপনা ছাড়াই, তবে সম্পূর্ণ ব্যবস্থাপনা এবং পর্যবেক্ষণ ফাংশন সহ ক্যারিয়ার শ্রেণীর পেশাদার সমাধান, ফাইবার এবং পাওয়ার সাপ্লাইয়ের অপ্রয়োজনীয়তা এবং টেলকো গ্রেড স্পেসিফিকেশন রয়েছে যা 80টি চ্যানেল পর্যন্ত যেতে পারে। একটি একক ফাইবার সার্কিটে DWDM 10G ক্ষমতা।
আমাদের WDM Optical Mux পণ্যগুলি একটি কম খরচের সমাধানের সাথে নমনীয় যা বিদ্যমান ফাইবার ক্ষমতার প্রসারণকে সক্ষম করে এবং প্লাস্টিক ABS মডিউল ক্যাসেট, 19" র্যাক মাউন্টেবল বক্স এবং স্ট্যান্ডার্ড LGX প্যাকেজিংয়ের সাথে উপলব্ধ৷ FC এর মতো সংযোগকারীগুলি যাই হোক না কেন৷ , ST, SC, LC, ইত্যাদি, সব পাওয়া যায়, এবং আমরা একটি ডিভাইসে বিভিন্ন সংযোগকারীও মিশ্রিত করতে পারি।
CWDM Mux Demux অ্যাপ্লিকেশন:
স্পেসিফিকেশন:
| প্যারামিটার | ইউনিট | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | ||||
| চ্যানেল তরঙ্গদৈর্ঘ্য | nm | 1270~1610nm এবং 1271~1611 | |||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য নির্ভুলতা | nm | ±0.5 | |||||||||
| চ্যানেল ব্যবধান | nm | 20 | |||||||||
| চ্যানেল পাসব্যান্ড (@-0.5dB ব্যান্ডউইথ) | nm | >13 | |||||||||
| সন্নিবেশ ক্ষতি | dB | 0.8 | 1.5 | 2.5 এবং 1.8 | 5.2 এবং 3.5 | ||||||
| চ্যানেল রিপল | dB | 0.3 | |||||||||
| আলাদা করা | সংলগ্ন | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| অ-সংলগ্ন | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Inertion ক্ষতি তাপমাত্রা সংবেদনশীলতা | dB/℃ | <0.005 | |||||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা স্থানান্তর | nm/℃ | <0.002 | |||||||||
| মেরুকরণ নির্ভরশীল ক্ষতি | dB | <0.1 | |||||||||
| মেরুকরণ মোড বিচ্ছুরণ | dB | <0.1 | |||||||||
| নির্দেশনা | dB | >50 | |||||||||
| রিটার্ন লস | dB | >45 | |||||||||
| সর্বোচ্চ শক্তি হ্যান্ডলিং | mW | 300 | |||||||||
| অপারেটিং তাপমাত্রা | ℃ | -5~+75 | |||||||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~85 | |||||||||

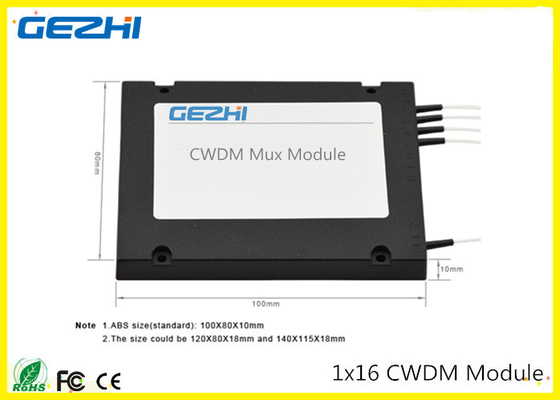

| প্যাকেজের মাত্রা | মিমি | L100xW80xH10 | L141xW115xH18 | ||||||||
বিঃদ্রঃ:
1. সংযোগকারী ছাড়া নির্দিষ্ট.সংযোগকারী প্রতি একটি অতিরিক্ত 0.2dB ক্ষতি যোগ করুন।
2.আমরা পাশাপাশি কম সন্নিবেশ ক্ষতি সমাধান করতে পারেন.আরও তথ্যের জন্য, অনুগ্রহ করে shirley@gezhiphotonics.com এ ইমেল করুন
সামনের প্যানেলের বিবরণ:
রেফারেন্স হিসাবে 4CH ডুয়াল ফাইবার CWDM-এর ছবি
①সাধারণ পোর্ট:
SC,FC,LC,ST সহ UPC/APC সংযোগকারী উপলব্ধ।
② মনিটর পোর্ট:
মনিটর পোর্ট, আপনার পছন্দের জন্য বিভিন্ন ট্যাপ শতাংশ (5%,1%)
SC,FC,LC,ST সহ UPC/APC সংযোগকারী উপলব্ধ।
③ আপগ্রেড পোর্ট:
আপগ্রেড পোর্ট, আপনার পছন্দের জন্য বিভিন্ন বিচ্ছিন্নতা (<15dB,15dB~30dB,30dB~40dB,50dB)
SC,FC,LC,ST সহ UPC/APC সংযোগকারী উপলব্ধ।
④স্ট্যান্ডার্ড পোর্ট 1310nm/1550nm:
1310nm পাসব্যান্ড পোর্ট: আপনার পছন্দের জন্য ভিন্ন বিচ্ছিন্নতা (15dB~30dB,30dB~40dB), এদিকে আপনার পছন্দের জন্য ভিন্ন ব্যান্ডউইথ (±50nm, ±6.5nm)
1550nm পাসব্যান্ড পোর্ট: আপনার পছন্দের জন্য বিভিন্ন বিচ্ছিন্নতা (15dB~30dB, 30dB~40dB), এদিকে আপনার পছন্দের জন্য ভিন্ন ব্যান্ডউইথ (±50nm, ±6.5nm)
SC,FC,LC,ST সহ UPC/APC সংযোগকারী উপলব্ধ।
⑤ নির্দিষ্ট তরঙ্গদৈর্ঘ্যের জন্য Mux/Demux পোর্ট:
1270nm থেকে 1610nm পর্যন্ত আঠারোটি কেন্দ্র তরঙ্গদৈর্ঘ্য উপলব্ধ, আপনার পছন্দের জন্য প্রতিটি ধাপ 20nm।
SC,FC,LC,ST সহ UPC/APC সংযোগকারী উপলব্ধ।
তথ্য বিন্যাস:
| CWDM | XX | এক্স | XX | এক্স | এক্স | XX |
| চ্যানেলের সংখ্যা |
কনফি -গুরেশন |
১ম চ্যানেল | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য | ইন/আউট সংযোগকারী | |
|
04=4 চ্যানেল 08=8 চ্যানেল 16=16 চ্যানেল 18=18 চ্যানেল N=N চ্যানেল |
M=Mux ডি = ডেমুক্স O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=বিশেষ |
1 = বেয়ার ফাইবার 2=900um আলগা টিউব 3=2mmCable 4=3মিমি ক্যাবল |
1=1মি 2=2মি S=নির্দিষ্ট করুন |
0=কোনও নয় 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=নির্দিষ্ট করুন |
