এর পণ্য ওভারভিউউচ্চ ক্ষমতা PM ফিল্টার WDM
CATV সিস্টেমের জন্য কম সন্নিবেশের ক্ষতি উচ্চ শক্তির পোলারাইজেশন ফিল্টার WDM (20W পর্যন্ত) বজায় রাখা

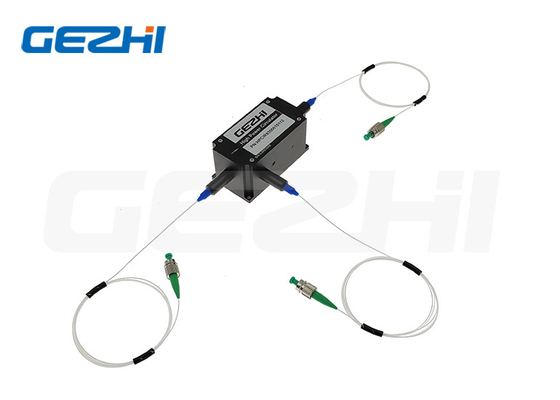

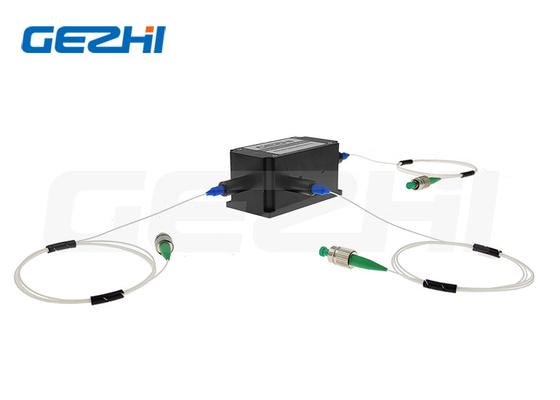

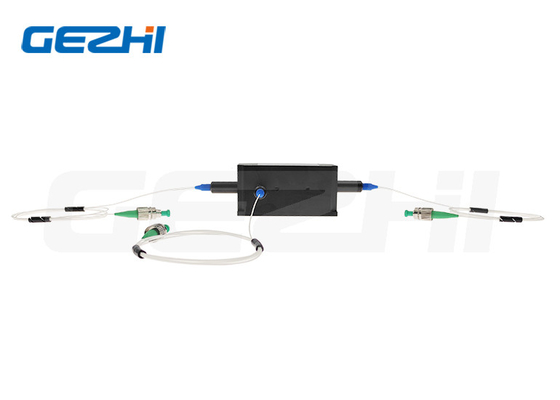

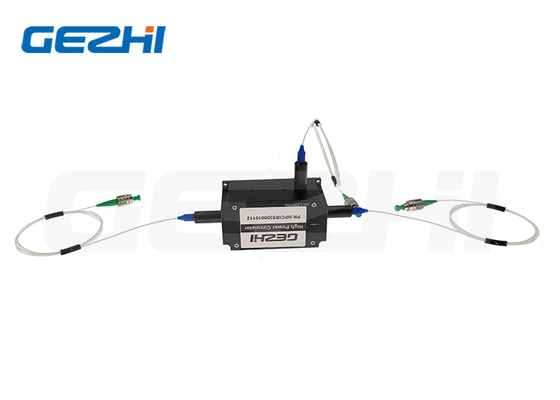

উচ্চ ক্ষমতা PM ফিল্টার WDM
GEZHI হাই পাওয়ার পোলারাইজেশন রক্ষণাবেক্ষণ ফিল্টার WDM হল একটি তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সারের সংমিশ্রণ।সমস্ত ইনপুট এবং আউটপুট ফাইবার মেরুকরণ বজায় রাখে।এই পণ্যের একটি অত্যন্ত কম সন্নিবেশ ক্ষতি, উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা, উচ্চ বিচ্ছিন্নতা, এবং উচ্চ রিটার্ন ক্ষতি আছে।এই পণ্যটি CATV সিস্টেম, CWDM/DWDM মডিউল, EPON/GPON নেটওয়ার্ক অ্যাপ্লিকেশনের সমন্বিত সমাধান একটি খুব কমপ্যাক্ট প্যাকেজে আরও ফাংশন একত্রিত করে।
|
এর বৈশিষ্ট্য এবং অ্যাপ্লিকেশনউচ্চ ক্ষমতা PM ফিল্টার WDM
বৈশিষ্ট্য:
• উচ্চ ক্ষমতা হ্যান্ডলিং
• কম সন্নিবেশ ক্ষতি
• উচ্চ রিটার্ন ক্ষতি
• উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব
অ্যাপ্লিকেশন:
•CATV সিস্টেম
•CWDM/DWDM মডিউল
EPON/GPON নেটওয়ার্ক
উচ্চ ক্ষমতার স্পেসিফিকেশনPM ফিল্টার WDM
পরামিতি |
ইউনিট |
মূল্যবোধ |
টাইপ |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
ট্রান্সমিশন তরঙ্গদৈর্ঘ্য |
nm |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
প্রতিফলন তরঙ্গদৈর্ঘ্য |
nm |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
সর্বোচ্চ23℃ এ সন্নিবেশ ক্ষতি |
ট্রান্সমিশন চ্যানেল |
dB |
0.8 |
0.7 |
0.8 |
0.8 |
0.8 |
|
প্রতিফলন চ্যানেল |
dB |
0.6 |
0.6 |
0.6 |
0.6 |
0.8 |
মিন.ট্রান্সমিশন আইসোলেশন @ রিফ্লেকশন অ্যাভেলেংথ |
dB |
30 |
30 |
30 |
30 |
25 |
মিন.প্রতিফলন বিচ্ছিন্নতা @Transmission avelength |
dB |
15 |
15 |
15 |
15 |
12 |
সর্বোচ্চচ্যানেল সমতলতা |
dB |
0.4 |
মিন.বিলুপ্তির অনুপাত
23℃ এ
|
ট্রান্সমিশন চ্যানেল |
dB |
20 |
|
প্রতিফলন চ্যানেল |
dB |
18 |
সর্বোচ্চতরঙ্গদৈর্ঘ্য তাপ স্থিতিশীলতা |
nm/℃ |
0.003 |
সর্বোচ্চসন্নিবেশ ক্ষতি তাপ স্থায়িত্ব |
dB/℃ |
0.005 |
মিন.23℃ এ ক্ষতি রিটার্ন |
dB |
50 |
সর্বোচ্চপাওয়ার হ্যান্ডলিং (CW) |
ডব্লিউ |
1, 3, 5, 10, 20 বা নির্দিষ্ট |
সর্বোচ্চটেনসাইল লোড |
এন |
5 |
অপারেটিং তাপমাত্রা |
℃ |
0~+70
|
সংগ্রহস্থল তাপমাত্রা |
℃ |
-40~+85 |
সংযোগকারীর সাথে, হ্যান্ডলিং পাওয়ার শুধুমাত্র 1W, IL 0.3dB বেশি, RL 5dB কম এবং ER 2dB কম। |
সংযোগকারী কী ধীর অক্ষের সাথে সারিবদ্ধ। |
|
|
প্যাকেজ মাত্রা
Odering এর তথ্যউচ্চ ক্ষমতাPM ফিল্টার WDM
HPMFWDM-1111-23-444-555-67-8-999-AABB (PM ফাইবার টাইপ)
HPFWDM-1111-23-444-555-67-8-999-AABB (এসএম ফাইবার টাইপ)
1111 - তরঙ্গদৈর্ঘ্য: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=নির্দিষ্ট |
2 - পাম্পের ধরন: |
এফ=ফরওয়ার্ড, বি=ব্যাকওয়ার্ড |
3 - সিগন্যাল রুটের জন্য কার্যকরী অক্ষ: |
B=উভয় অক্ষ কাজ করছে, F=দ্রুত অক্ষ অবরুদ্ধ |
444 - কম এবং পাসের জন্য ফাইবার প্রকার: |
001=PM1550, 003=PM980,045=PM1950, SSS=নির্দিষ্ট |
555 - রেফারেন্সের জন্য ফাইবার প্রকার: |
001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=নির্দিষ্ট |
6 - প্যাকেজ মাত্রা: |
0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=নির্দিষ্ট |
7 - বেণীর ধরন: |
0=বেয়ার ফাইবার, 1=900μm আলগা টিউব |
8 - ফাইবার দৈর্ঘ্য: |
0.8=0.8m, 1.0=1m, S=নির্দিষ্ট |
999 - সংযোগকারী প্রকার: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=নির্দিষ্ট |
AA - গড় শক্তি: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=নির্দিষ্ট |
বিবি - সর্বোচ্চ শক্তি: |
00=একটানা তরঙ্গ, 01=1kW, 10=10kW, SS=নির্দিষ্ট |
|
|
FAQ
প্রশ্ন 1:আমি একটি নমুনা অর্ডার পেতে পারি?আপনার হাই পাওয়ার পিএম ফিল্টার WDM এর MOQ কি??
A1: নমুনা অর্ডার পরীক্ষা এবং মান পরীক্ষা করতে স্বাগত জানাই।আমরা নাMOQ, 1pcs নমুনা পাওয়া যায়।এছাড়াও মিশ্র নমুনা গ্রহণযোগ্য.
প্রশ্ন 2: সীসা সময় কি?
A2: স্বাভাবিক সীসা সময় প্রায় 1 সপ্তাহ,বড় পরিমাণ এবং বিশেষ পণ্য জন্য.আমাদের বিক্রয় প্রতিনিধির সাথে লিড টাইম চেক করুন.তবে আমরা কিছু পণ্যের জন্য স্টক রাখি,পেমেন্ট পাওয়ার পর 1-3 দিন শিপ করা যেতে পারে।
প্রশ্ন ৩:অর্থপ্রদান শর্তাদি কি কি?
A3: অর্থপ্রদানের মেয়াদ: T/T, পেপ্যাল,ওয়েস্টার্ন ইউনিয়ন,নগদ অর্থ প্রদান, আলিবাবা ইত্যাদি
প্রশ্ন 4: আপনার ওয়ারেন্টি সময় কি?উচ্চ ক্ষমতা PM ফিল্টার WDM?
A4: 3 বছরের ওয়ারেন্টি।
প্রশ্ন 5: আমি কি আমাদের নিজস্ব লোগো, লেবেল এবং প্যাকেজ ব্যবহার করতে পারি?
A5: হ্যাঁ, আমরা OEM পরিষেবা প্রদান করতে পারি যা আপনার প্রয়োজনীয়তা অনুযায়ী ডিজাইন পণ্য লেবেল, লোগো, PN, SN, প্যাকেজ।
