পণ্যের বিবরণ:
প্রদান:
|
অ্যাপ্লিকেশন: | FITL | তরঙ্গদৈর্ঘ্য পরিসীমা: | 1260~1650 বা কাস্টমাইজড |
---|---|---|---|
তরঙ্গদৈর্ঘ্য পরীক্ষা করা: | 1310/1550 বা কাস্টমাইজড | সংযোগকারী: | এফসি, এসসি, এলসি, এসটি, এসএমএ বা কাস্টমাইজড |
ফাইবার টাইপ: | 9/125 | ||
লক্ষণীয় করা: | FITL ফাইবার অপটিক্যাল সুইচ,LCD ডিসপ্লে ফাইবার অপটিক্যাল সুইচ,1x128 অপটিক্যাল সুইচ |
ফাইবার অপটিক্যাল সুইচ দ্রুত স্যুইচিং সময় 1x128 LCD ডিসপ্লে সহ অপটিক্যাল সুইচ
পণ্যের বর্ণনা
এই 1x128 অপটিক্যাল সুইচ র্যাকমাউন্টটি একটি ইনপুট এবং 128টি আউটপুট অপটিক্যাল ফাইবার পোর্টের সমন্বয়ে গঠিত, যা অপটিক্যাল ফাইবার ট্রান্সমিশন লাইনে অপটিক্যাল শক্তিকে বেছে বেছে ট্রান্সমিট, রিডাইরেক্ট বা ব্লক করতে পারে।এই অপটিক্যাল সুইচগুলি দ্বিমুখী এবং 1x128 বা 128x1 দিকনির্দেশে ব্যবহার করা যেতে পারে।অপটিক্যাল ফাইবার সুইচ অপটিক্যাল ফাইবার যোগাযোগ নেটওয়ার্ক এবং পরিমাপ যন্ত্রের জন্য ডিজাইন করা হয়েছে।
সামনের প্যানেল বাল্কহেডগুলি সাধারণ FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO সংযোগকারী প্রকার ইত্যাদির সাথে মানানসই হতে পারে৷ সাধারণত এই 2RU 19 ” rackmount 1x24, 1x32, 1x48, 1x64 বা কাস্টমাইজড অপটিক্যাল সুইচ ইনস্টল করতে পারে।
অ্যাপ্লিকেশন
FITL
রক্ষণাবেক্ষণ ব্যবস্থা
অপটিক্যাল নেটওয়ার্ক রিমোট মনিটরিং কেবল মনিটরিং
স্বয়ংক্রিয় পরিমাপ
বৈশিষ্ট্য
স্বয়ংক্রিয় স্ক্যানিংয়ের চ্যানেল এবং সময়ের ব্যবধান সেট আপ করা যেতে পারে
LED ডিসপ্লে প্যানেল।ভিজ্যুয়াল ডিসপ্লে, সুবিধাজনক অপারেশন
সিরিয়ালনেট, উচ্চ নির্ভরযোগ্যতা, উচ্চ স্থায়িত্ব
স্বচ্ছ সংক্রমণ সংকেত।উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
RS232 কন্ট্রোল এবং RJ45 ইথারনেট রিমোট ম্যানেজমেন্ট
প্রযুক্তিগত সূচক
প্যারামিটার | ইউনিট | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
তরঙ্গদৈর্ঘ্য পরিসীমা | nm | 1260~1650 বা কাস্টমাইজড | |||||||
তরঙ্গদৈর্ঘ্য পরীক্ষা করা | nm | 1310/1550 বা কাস্টমাইজড | |||||||
সন্নিবেশ ক্ষতি (সর্বোচ্চ) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
রিটার্ন লস | dB | SM ≥ 50 | |||||||
ক্রসস্টল্ক | dB | ≤-70 | |||||||
পিডিএল | dB | ≤0.05 | |||||||
ডব্লিউডিএল | dB | ≤0.25 | |||||||
টিডিএল | dB | ≤0.20 | |||||||
পুনরাবৃত্তিযোগ্যতা | dB | ≤0.02 | |||||||
স্যুইচিং সময় | মাইক্রোসফট | ≤10 (সংলগ্ন চ্যানেল) | |||||||
অপটিক্যাল পাওয়ার | mW | ≤500 | |||||||
ফাইবার টাইপ | উম | 9/125 | |||||||
সংযোগকারী | / | এফসি, এসসি, এলসি, এসটি, এসএমএ বা কাস্টমাইজড | |||||||
মনিটর পোর্ট | / |
RJ45 এবং RS232 বা কাস্টমাইজড |
|||||||
ওয়ার্কিং পাওয়ার সাপ্লাই (প্লাগ টাইপ) | ভি | AC:220V (50/60Hz) বা DC:36V~72V | |||||||
অপারেটিং তাপমাত্রা | ℃ | -10~+60 | |||||||
সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 | |||||||
রাক মাউন্ট মাত্রা | মিমি | 1U L483XW230XH44.5 (16 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। | |||||||
2U L483XW230XH89 (36 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। 2U L483XW350XH89 (64 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। |
|||||||||
3U L483XW350XH133.5 (128 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। | |||||||||
4U L483XW350XH178 (256 চ্যানেল পর্যন্ত) কাস্টমাইজেশন উপলব্ধ। |
অর্ডারিং তথ্য OSW-XxX-X-XX-X-XX-XX-XX-XX
OSW | মোড | তরঙ্গদৈর্ঘ্য | প্যাকেজ | ফাইবার টাইপ | ফাইবার ব্যাস | সংযোগকারী |
1x4 1x8 1x16 1x32 1x64 1x128 এস = স্পেসিটি |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=নির্দিষ্ট করুন |
1U=1U র্যাকমাউন্ট 2U=2U র্যাকমাউন্ট 3U=3U র্যাকমাউন্ট 4U=4U র্যাকমাউন্ট S=নির্দিষ্ট করুন |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=নির্দিষ্ট করুন |
AC = একক 85~265V DC=একক 36~72V AA=দ্বৈত 85~265V DD=দ্বৈত 36~72V AD=AC85~265V+DC36~75V |
00=কোনও নয় FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=নির্দিষ্ট করুন |
ব্যাখ্যা করার জন্য প্যানেল

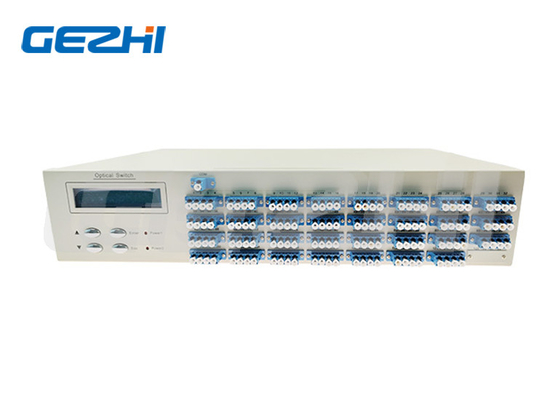

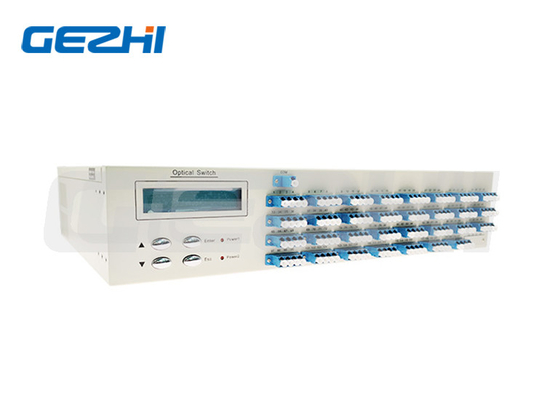

1x128 ফাইবার অপটিক্যাল সুইচ র্যাকমাউন্ট ফ্রন্ট প্যানেল
পাওয়ার: পাওয়ার সাপ্লাইয়ের মাস্টার সুইচ
RJ45: কমিউনিকেশন নেটওয়ার্ক ম্যানেজমেন্ট ইন্টারফেস;
RS-232: Rs- সিরিয়াল ইন্টারফেস;RS232 সিরিয়াল যোগাযোগ ইন্টারফেস;
LCD: ডিভাইস যা সরাসরি তথ্য প্রদর্শন করে;
▲: উপরে যাওয়ার চাবি;▼: নিচে সরানোর কী;লিখুন: নির্ধারণের কী;
Esc: বাতিল করার কী;
com,1~128:ফাইবার ইন্টারফেস

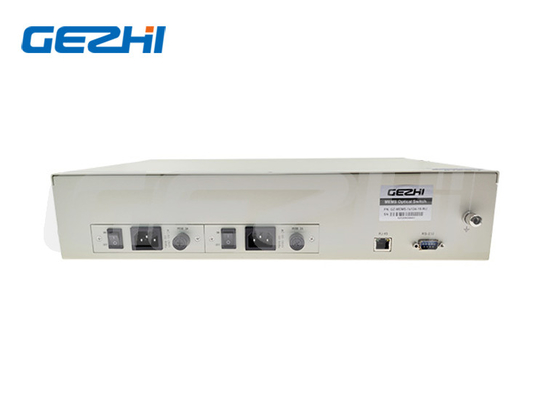

1x128 ফাইবার অপটিক্যাল সুইচ র্যাকমাউন্ট ব্যাক প্যানেল
AC:85~265V: পাওয়ার কর্ড ইন্টারফেস;
চালু/বন্ধ: পাওয়ার সাপ্লাইয়ের মাস্টার সুইচ;
পূর্বনির্ধারিত সেটিং
ঠিকানা: 01
RS-232: বড রেট: 9600;ডেটা বিট: 8 বিট;স্টপ বিট: 1 বিট;প্যারিটি বিট: NONE;
RJ45: IP:192.168.1.100;পোর্ট: 5000;TCP/IP: TCP সার্ভার এবং UDP
(স্থির পোর্ট:18888)
যোগাযোগ নীতি:
"_": একটি আন্ডারলাইন
1x128 ফাইবার অপটিক্যাল সুইচ Rackmount অপটিক্যাল রুট
কমিউনিকেশন প্রোটোকল সব বড় হাতের অক্ষরে;
ডিভাইস প্রতিবার একটি নির্দেশ কার্যকর করে;
"<" শুরু নির্দেশনা হিসাবে;">"শেষ নির্দেশনা হিসেবে
