| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 3-পোর্ট অপটিক্যাল সার্কুলেটর |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

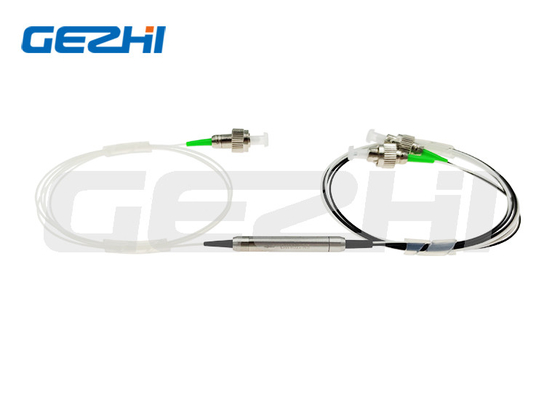

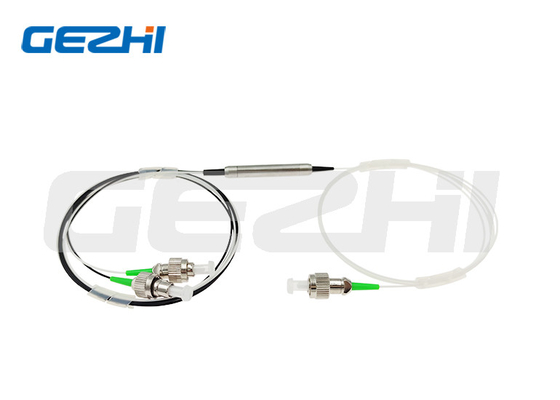

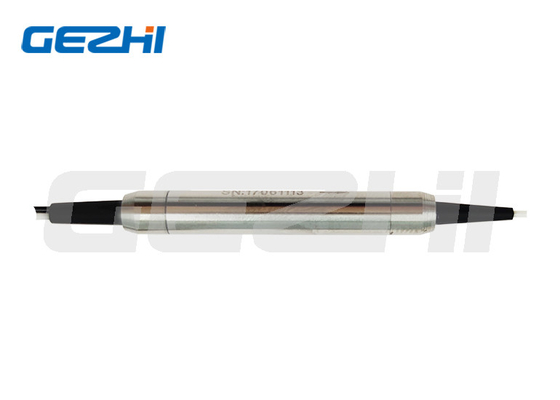

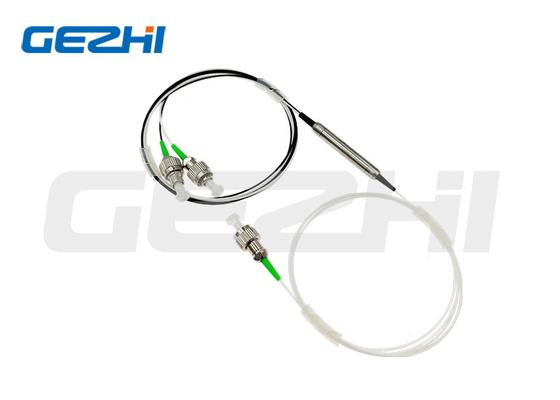

এফসি সংযোগকারী সহ লো ব্যাক রিফ্লেকশন অপটিক্যাল সার্কুলেটর 3 পোর্ট ফাইবার মডিউল
পণ্যের বর্ণনা
গেঝির অপটিক্যাল সার্কুলেটারের অপটিক্যাল সার্কিট এবং অপটিক্যাল কমিউনিকেশন সিস্টেমে বিভিন্ন পোর্টে দ্বিমুখী অপটিক্যাল সিগন্যাল রিডাইরেক্ট করার জন্য অনেক অ্যাপ্লিকেশন রয়েছে।
একটি অপটিক্যাল সার্কুলেটর হল একটি বিশেষ ফাইবার-অপ্টিক উপাদান যা একটি অপটিক্যাল ফাইবারে বিপরীত দিকে ভ্রমণকারী অপটিক্যাল সংকেতগুলিকে আলাদা করতে ব্যবহার করা যেতে পারে, যা একটি ইলেকট্রনিক সার্কুলেটরের অপারেশনের অনুরূপ।একটি অপটিক্যাল সার্কুলেটর হল একটি তিন-বন্দর ডিভাইস যা এমনভাবে ডিজাইন করা হয়েছে যে কোনো পোর্টে প্রবেশ করা আলো পরের থেকে বেরিয়ে যায়।এর মানে হল যে আলো যদি পোর্ট 1 তে প্রবেশ করে তবে এটি পোর্ট 2 থেকে নির্গত হয়, কিন্তু যদি কিছু নির্গত আলো প্রতিফলিত হয় তবে এটি পোর্ট 1 থেকে বের হয় না, বরং পোর্ট 3 থেকে বেরিয়ে যায়।
অ্যাপ্লিকেশন
অ্যাড-ড্রপ মাল্টিপ্লেক্সিং
ফাইবার সেন্সর
দ্বিমুখী সংকেত সংক্রমণ সিস্টেম
দ্বিমুখী পাম্পিং
কাপলিং ইন-লাইন ক্রোম্যাটিক ডিসপারসন ক্ষতিপূরণ ডিভাইস
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
কম পিডিএল
উচ্চ চ্যানেল বিচ্ছিন্নতা
কমপ্যাক্ট প্যাকেজ
উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব
খরচ কার্যকর
স্পেসিফিকেশন
| প্যারামিটার | পি গ্রেড | |
| কনফিগারেশন | পোর্ট 1 থেকে পোর্ট 2 থেকে পোর্ট 3 | |
| অপারেশন তরঙ্গদৈর্ঘ্য (nm) | 1310±30 বা 1550±30 বা 1585±30 | |
| বিচ্ছিন্নতা (dB) | সাধারণ | 0.6 |
| সর্বোচ্চ | 0.8 | |
| সাধারণ বিচ্ছিন্নতা (dB) | ≥50 | |
| ন্যূনতম বিচ্ছিন্নতা (dB) | ≥40 | |
| ক্রস টক (ডিবি) | ≥50 | |
| মেরুকরণ নির্ভরশীল ক্ষতি (dB) | <0.15 | |
| মেরুকরণ মোড বিচ্ছুরণ | <0.1 | |
| রিটার্ন লস (ডিবি) | ≥50 | |
| পাওয়ার হ্যান্ডলিং (mW) | 500 | |
| অপারেটিং তাপমাত্রা (℃) | -10~+75 | |
| প্যাকেজের মাত্রা (মিমি) | Φ5.5xL50 বা Φ5.5xL63 | |
অ্যাপ্লিকেশন ডায়াগ্রাম
ছবিটি দেখায়: একটি সার্কুলেটর ফাইবারের উভয় প্রান্তে অবস্থিত।প্রতিটি সার্কুলেটর একটি দিক থেকে একটি সংকেত যোগ করার জন্য কাজ করে যখন অন্য দিকের সংকেতটি সরিয়ে দেয়।বাম দিকে উদাহরণ দেখুন.
একটি একক ফাইবারের মাধ্যমে দুই দিকে অপটিক্যাল সংকেত পাঠাতে সার্কুলেটর ব্যবহার করা যেতে পারে।
|
|
