ব্র্যান্ড নাম: | GEZHI or OEM |
মডেল নম্বর: | 3-পোর্ট অপটিক্যাল সার্কুলেটর ABS বক্স |
MOQ.: | 1 পিসি |
মূল্য: | আলোচনাযোগ্য |
অর্থ প্রদানের শর্তাবলী: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

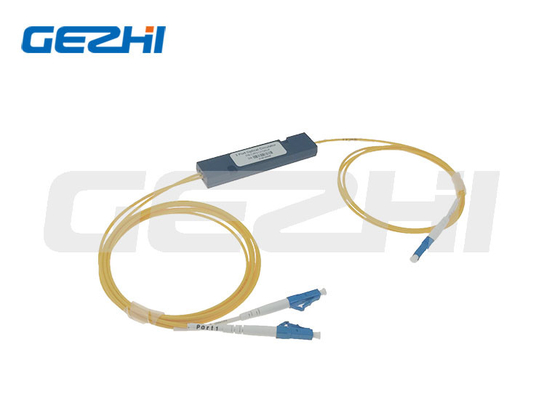

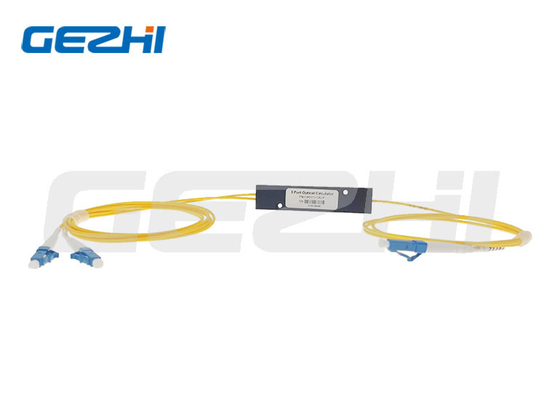

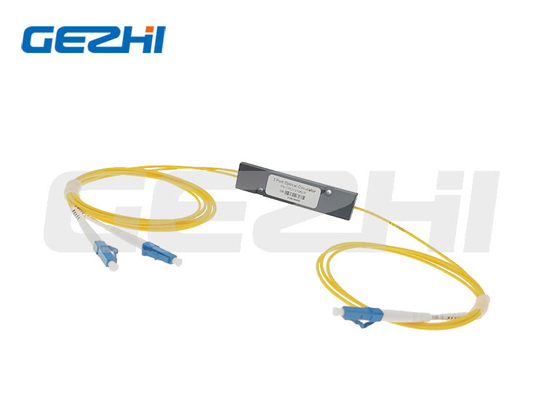

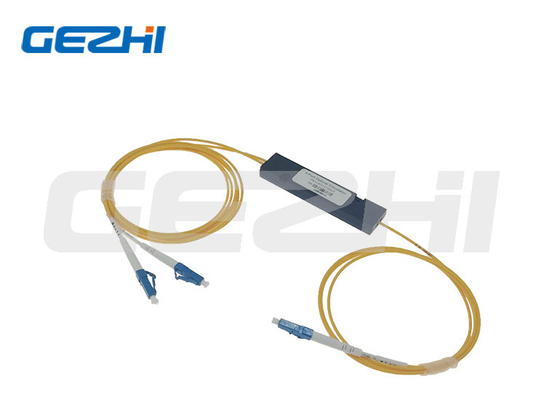

উচ্চ নির্ভরযোগ্যতা এবং স্থিতিশীলতা 3 পোর্ট ফাইবার অপটিক্যাল সার্কুলেটর SC সংযোগকারীর সাথে ABS বক্স
পণ্যের বর্ণনা
গেঝির অপটিক্যাল সার্কুলেটারের অপটিক্যাল সার্কিট এবং অপটিক্যাল কমিউনিকেশন সিস্টেমে বিভিন্ন পোর্টে দ্বিমুখী অপটিক্যাল সিগন্যাল রিডাইরেক্ট করার জন্য অনেক অ্যাপ্লিকেশন রয়েছে।
এই বৈশিষ্ট্যটি অপটিক্যাল দ্বিমুখী ট্রান্সমিশন এবং যোগাযোগের জন্য খুবই গুরুত্বপূর্ণ। সাধারণত, এটি অপটিক্যাল ট্রান্সসিভার, FBG (ফাইবার ব্র্যাগ গ্রেটিং) ফিল্টার এবং অপটিক্যাল এমপ্লিফায়ারের জন্য ব্যবহৃত হয়।
অ্যাপ্লিকেশন
অ্যাড-ড্রপ মাল্টিপ্লেক্সিং
কাপলিং ইন-লাইন ক্রোম্যাটিক ডিসপারসন ক্ষতিপূরণ ডিভাইস
ফাইবার সেন্সর
দ্বিমুখী পাম্পিং
দ্বিমুখী সংকেত সংক্রমণ সিস্টেম
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
উচ্চ চ্যানেল বিচ্ছিন্নতা
খরচ কার্যকর
কমপ্যাক্ট প্যাকেজ
কম পিডিএল
উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব
স্পেসিফিকেশন
ব্র্যান্ড | গেঝি | |
প্যাকেজ | ABS বক্স | |
কনফিগারেশন | পোর্ট 1 থেকে পোর্ট 2 থেকে পোর্ট 3 | |
অপারেশন তরঙ্গদৈর্ঘ্য (nm) | 1310±30 বা 1550±30 বা 1585±30 | |
বিচ্ছিন্নতা (dB) | সাধারণ | 0.6 |
সর্বোচ্চ | 0.8 | |
সাধারণ বিচ্ছিন্নতা (dB) | ≥50 | |
ন্যূনতম বিচ্ছিন্নতা (dB) | ≥40 | |
ক্রস টক (ডিবি) | ≥50 | |
মেরুকরণ নির্ভরশীল ক্ষতি (dB) | <0.15 | |
মেরুকরণ মোড বিচ্ছুরণ | <0.1 | |
রিটার্ন লস (ডিবি) | ≥50 | |
পাওয়ার হ্যান্ডলিং (mW) | 500 | |
অপারেটিং তাপমাত্রা (℃) | -10~+75 | |
প্যাকেজের মাত্রা (মিমি) | Φ5.5xL50 বা Φ5.5xL63 |
অ্যাপ্লিকেশন ডায়াগ্রাম
ছবিটি দেখায়: একটি সার্কুলেটর ফাইবারের উভয় প্রান্তে অবস্থিত।প্রতিটি সার্কুলেটর একটি দিক থেকে একটি সংকেত যোগ করার জন্য কাজ করে যখন অন্য দিকের সংকেতটি সরিয়ে দেয়।বাম দিকে উদাহরণ দেখুন.
একটি একক ফাইবারের মাধ্যমে দুই দিকে অপটিক্যাল সংকেত পাঠাতে সার্কুলেটর ব্যবহার করা যেতে পারে।
