| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | ফাইবার অপটিক্যাল আইসোলেটর |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

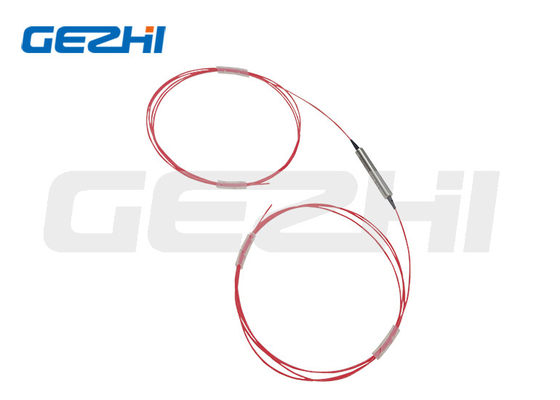

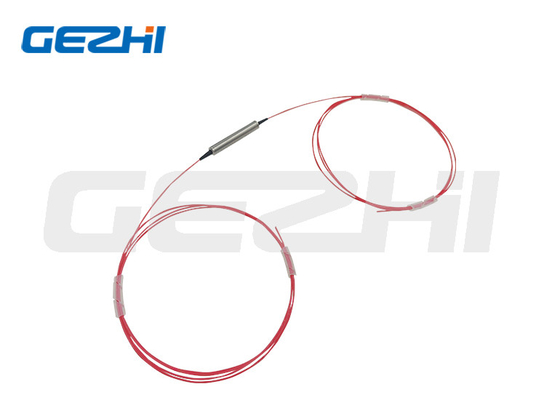

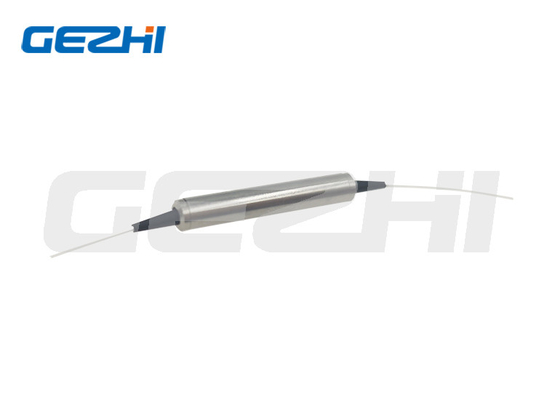

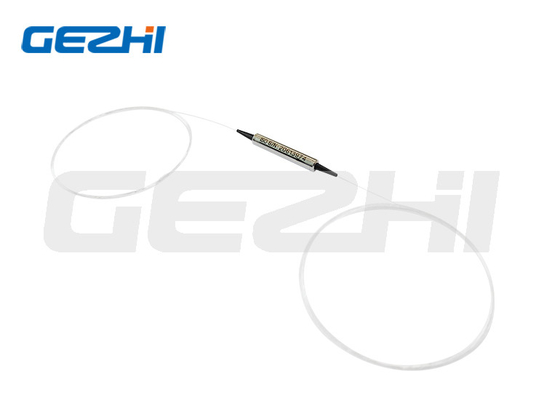

CATV-এর জন্য হাই আইসোলেশন 1550nm ফাইবার আইসোলেটর একক এবং ডুয়াল স্টেজ অপটিক্যাল আইসোলেটর
পণ্যের বর্ণনা
অপটিক্যাল আইসোলেটর যেকোন মেরুকরণ সেটে বিপরীত দিকে ব্যাকফ্লেকশন এবং ব্যাকস্ক্যাটারিং ব্লক করতে পারে।এটিতে কম মেরুকরণ মোড বিচ্ছুরণ (PMD), পোলারাইজেশন নির্ভরতা (PDL), ক্ষতি উচ্চ বিচ্ছিন্নতা রয়েছে।
অ্যাপ্লিকেশন
• অপটিক্যাল ফাইবার অ্যামপ্লিফায়ার
• CATV ফাইবারোপটিক লিঙ্ক
• ফাইবারোপটিক ল্যান সিস্টেম
• টেলিযোগাযোগ
• ফাইবারোপটিক সিস্টেম টেস্টিং
বৈশিষ্ট্য
• উচ্চ বিচ্ছিন্নতা
• কম সন্নিবেশ ক্ষতি
• অপটিক্যাল পথে ইপোক্সি মুক্ত
• উচ্চ রিটার্ন লস
• মেরুকরণ নির্ভরশীল ক্ষতি
স্পেসিফিকেশন
| অপারেটিং তরঙ্গদৈর্ঘ্য (nm) | 1550±15 | |
| টাইপ | একক ধাপ | দ্বৈত পর্যায় |
| শ্রেণী | গ্রেড পি | |
| সাধারণত পিক আইসোলেশন (dB) | ≥42 | ≥58 |
| বিচ্ছিন্নতা (dB) | ≥32 | ≥46 |
| সাধারণ সন্নিবেশ ক্ষতি(dB) | 0.3 | 0.5 |
| সন্নিবেশ ক্ষতি(dB) | ≤0.5 | ≤0.7 |
| রিটার্ন লস (ডিবি) | ≥60/55 | |
| PDL (dB) | <0.05 | |
| PMD (ps) | 0.2 (অনুরোধের ভিত্তিতে 0.05 উপলব্ধ) | |
| অপারেটিং তাপমাত্রা (℃) | -20 ～ + 70 | |
| স্টোরেজ তাপমাত্রা (℃) | -40 ～ +85 | |
| অপটিক্যাল টাইপ | কর্নিং SMF-28 | |
| অপটিক্যাল দৈর্ঘ্য (ন্যূনতম) | 1 মিটার প্রতি প্রান্ত | |
| সর্বোচ্চঅপারেটিং পাওয়ার (mW) | 500 | |
|
প্যাকেজ সাইজ (মিমি) |
কর্নিং SMF-28 | |
মোড়ক
স্টারডার্ড এক্সপোর্ট প্যাকিং অনুযায়ী।
অঙ্কন
তথ্য বিন্যাস
| বিচ্ছিন্নকারী | তরঙ্গদৈর্ঘ্য | প্যাকেজ | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | ফাইবার টাইপ | সংযোগকারী |
|
এস = একক পর্যায় D=দ্বৈত পর্যায় |
13=1310nm 14=1480nm 15=1550nm 58=1585nm 59=1590nm CL=C+L ব্যান্ড SCL=S+C+L ব্যান্ড |
1=Φ5.5x35 মিমি 2=90x20x10mm X=অন্যান্য |
25=250um 90=900um 20 = 2.0 মিমি 30=3.0 মিমি X=অন্যান্য |
05=0.5মি 10=1.0মি 15=1.5 মি X=অন্যান্য |
9=9/125 X=অন্যান্য |
OO=কোনও নয় FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC এক্স = অন্যান্য |
|
|
