| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 3 পোর্ট হাই পাওয়ার সার্কুলেটর |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

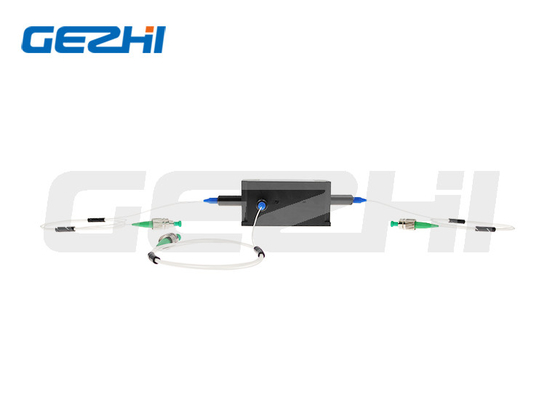

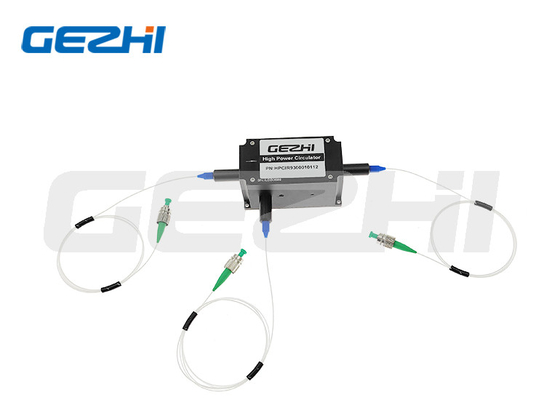

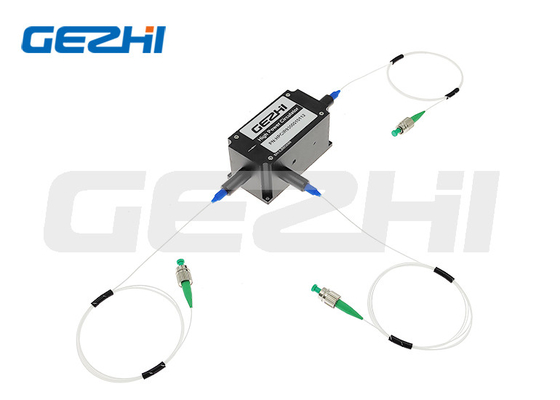

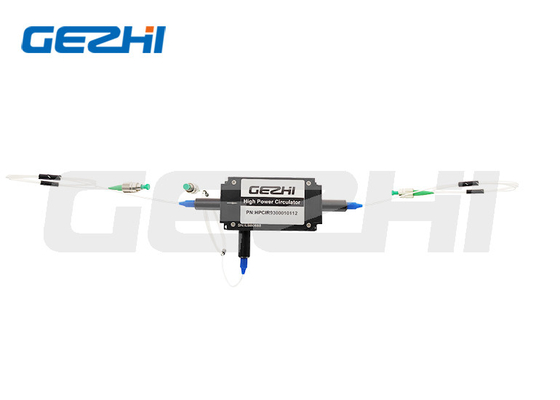

নিম্ন সন্নিবেশ ক্ষতি 3 পোর্ট EDFA, DWDM OTDR সিস্টেমের জন্য উচ্চ ক্ষমতার ফাইবার অপটিক্যাল সার্কুলেটর
পণ্যের বর্ণনা
3পোর্টস হাই পাওয়ার অপটিক্যাল সার্কুলেটর হল চমৎকার পারফরম্যান্স লাইট-ওয়েভ কম্পোনেন্ট যা পোর্ট 1 থেকে পোর্ট 2 এ ইনকামিং সিগন্যাল এবং পোর্ট 3 এ ইনকামিং পোর্ট 2 সিগন্যাল রুট করে। তাই ফাইবার অপটিক সার্কুলেটর সিগন্যাল রাউটার হিসাবে কাজ করে, ইনপুট ফাইবার থেকে আউটপুটে আলো প্রেরণ করে। ফাইবার, কিন্তু নির্দেশক আলো যা সেই আউটপুট ফাইবার বরাবর তৃতীয় পোর্টে ফিরে আসে।তারা একটি আইসোলেটর হিসাবে একটি অনুরূপ ফাংশন সম্পাদন করে, ইনপুট ফাইবারকে রিটার্ন পাওয়ার থেকে রক্ষা করে, তবে প্রত্যাখ্যান করা আলোকে নিযুক্ত করার অনুমতি দেয়।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
উচ্চ রিটার্ন লস
উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
আবেদন
ফাইবার অ্যামপ্লিফায়ার
টেস্টিং ইন্সট্রুমেন্ট
চিকিৎসা সরঞ্জাম
স্পেসিফিকেশন
| পরামিতি | ইউনিট | মান | |
| শক্তি | 20W পর্যন্ত | ||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | nm | 1064, 1030, 980 | 850, 808, 780 |
| অপারেটিং তরঙ্গদৈর্ঘ্য পরিসীমা | nm | ±5 | |
| টাইপপিক আইসোলেশন | dB | 25 | 23 |
| মিন.23℃ এ বিচ্ছিন্নতা | dB | 22 | 20 |
| টাইপ23℃ এ সন্নিবেশ ক্ষতি | dB | 1.0 | 1.2 |
| সর্বোচ্চ23℃ এ সন্নিবেশ ক্ষতি | dB | 1.3 | 1.5 |
| মিন.বিলুপ্তির অনুপাত 23℃ (PM ফাইবার টাইপ) | dB | 20 | 18 |
| সর্বোচ্চ23℃ (SM ফাইবার টাইপ) এ পোলারাইজেশন ডিপেন্ডেন্ট লস | dB | 0.15 | |
| মিন.23℃ এ রিটার্ন লস (ইনপুট/আউটপুট) | dB | 45 | |
| মিন.ক্রস টক | dB | 45 | |
| সর্বোচ্চগড় অপটিক্যাল পাওয়ার (পোর্ট1 এবং পোর্ট2 সহ) | ডব্লিউ | 1, 2, 5, 10, 20 বা নির্দিষ্ট | |
| সর্বোচ্চএনএস পালসের জন্য পিক পাওয়ার | কিলোওয়াট | 10 বা নির্দিষ্ট | |
| সর্বোচ্চটেনসাইল লোড | এন | 5 | |
| প্যাকেজ মাত্রা | মিমি | 70x28x26 | |
| অপারেটিং তাপমাত্রা | ℃ | +10~+50 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | 0~+60 | |
|
সংযোগকারীর সাথে, হ্যান্ডলিং পাওয়ার শুধুমাত্র 1W, IL 0.3dB বেশি, RL 5dB কম এবং ER 2dB কম।
সংযোগকারী কী ধীর অক্ষের সাথে সারিবদ্ধ।
প্যাকেজিং
মূল শক্ত কাগজ প্যাকেজ.
গ্রাহকদের প্রয়োজন হিসাবে.
|
|
| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 3 পোর্ট হাই পাওয়ার সার্কুলেটর |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিংয়ের বিবরণ: | কাগজ বাক্স |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

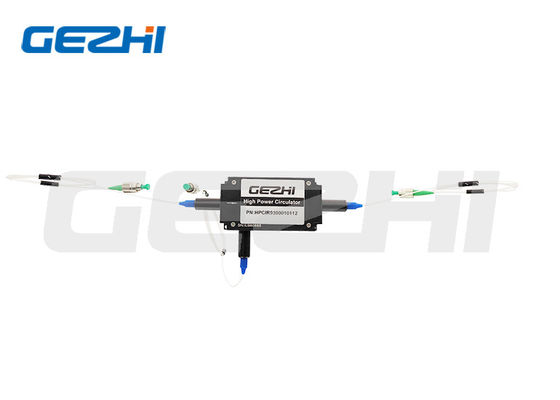

নিম্ন সন্নিবেশ ক্ষতি 3 পোর্ট EDFA, DWDM OTDR সিস্টেমের জন্য উচ্চ ক্ষমতার ফাইবার অপটিক্যাল সার্কুলেটর
