| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GEZHI-DWDM OADM |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

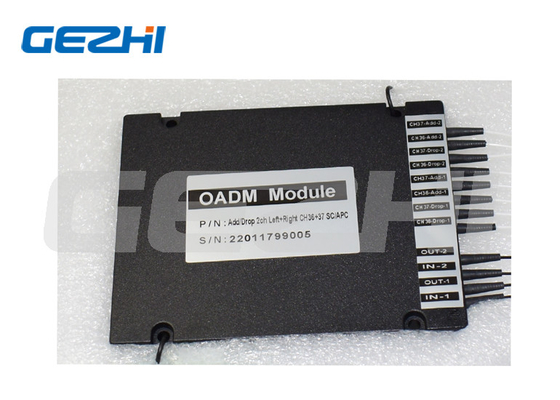

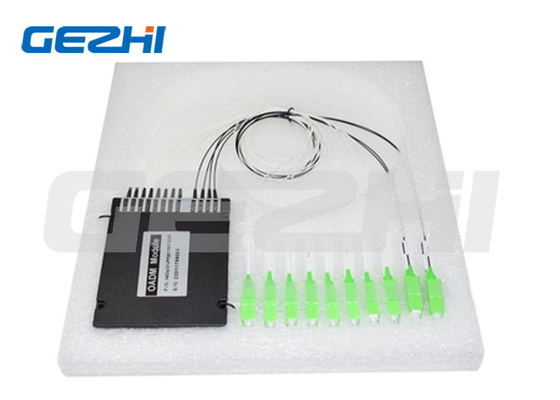

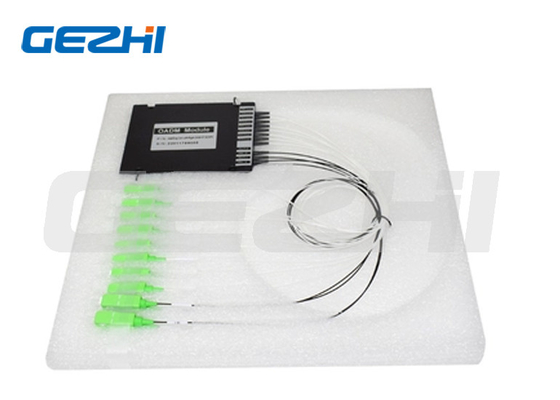

SC/APC ইন্টারফেসের সাথে ডুয়াল ফাইবার অপটিক্যাল মডিউল DWDM OADM
পণ্য বিবরণ
DWDM অপটিক্যাল অ্যাড/ড্রপ মাল্টিপ্লেক্সার (OADM) হল একটি প্যাসিভ অপটিক্যাল ডিভাইস যা WDM নেটওয়ার্কে ব্যবহৃত হয় সি-ব্যান্ডে এক/একাধিক 100 GHz DWDM চ্যানেল এক বা দুটি ফাইবারে যোগ করার জন্য এবং বাকি তরঙ্গদৈর্ঘ্যগুলিকে বাইপাস করে প্রয়োজনীয় গন্তব্যে যেতে দেয়।DWDM প্রযুক্তি ব্যবহার করে তাদের বিদ্যমান এবং নতুন নেটওয়ার্কগুলিতে কার্যকরভাবে WDM ক্ষমতা যোগ করতে পারে এবং অপটিক্যাল সংকেত সংক্রমণ দূরত্ব প্রসারিত করতে পারে।
DWDM OADM মডিউলগুলি একমুখী (পূর্ব বা পশ্চিম) এবং দ্বৈত-পার্শ্বযুক্ত (পূর্ব এবং পশ্চিম) কনফিগারেশনে উপলব্ধ।একটি অপটিক্যাল লিঙ্কের প্রতিটি প্রান্তে MUX/DeMUX ইউনিটের সাথে মিল রেখে, একাধিক ডেটা চ্যানেল একত্রিত এবং একটি একক-মোড ফাইবার ট্রাঙ্কের মাধ্যমে প্রেরণ করা যেতে পারে।প্যাসিভ OADM মডিউলগুলি ট্রাঙ্ক বরাবর যেকোনো সময়ে 4টি ডেটা চ্যানেল যোগ বা ড্রপ করতে পারে।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
নিম্ন Crosstalk
উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
অপটিক্যাল পাথে ইপোক্সি-মুক্ত
অ্যাপ্লিকেশন
লাইন মনিটরিং
DWDM নেটওয়ার্ক
টেলিযোগাযোগ
কনফিগারযোগ্য OADM
কর্মক্ষমতা
| প্যারামিটার | ইউনিট | 1CH | 2CH | 4CH | 8CH | |||||
| যোগ করুন | ড্রপ | যোগ করুন | ড্রপ | যোগ করুন | ড্রপ | যোগ করুন | ড্রপ | |||
| চ্যানেল তরঙ্গদৈর্ঘ্য | nm | আইটিইউ গ্রিড | ||||||||
| চ্যানেল ব্যবধান | GHz | 100 বা 200 | ||||||||
| চ্যানেল পাসব্যান্ড (@-0.5dB ব্যান্ডউইথ) | nm | >0.3 | ||||||||
| সন্নিবেশ ক্ষতি | dB | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| বিশেষ পরিষেবা | / | মনিটর বা 1310nm উপলব্ধ | ||||||||
| চ্যানেল রিপল | dB | 0.5 | ||||||||
| আলাদা করা | সংলগ্ন | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| অ-সংলগ্ন | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| Inertion ক্ষতি তাপমাত্রা সংবেদনশীলতা | dB/℃ | <0.005 | ||||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা স্থানান্তর | nm/℃ | <0.002 | ||||||||
| মেরুকরণ নির্ভরশীল ক্ষতি | dB | <0.1 | ||||||||
| মেরুকরণ মোড বিচ্ছুরণ | dB | <0.1 | ||||||||
| নির্দেশনা | dB | >50 | ||||||||
| রিটার্ন লস | dB | >45 | ||||||||
| সর্বোচ্চ শক্তি হ্যান্ডলিং | mW | 300 | ||||||||
| অপারেটিং তাপমাত্রা | ℃ | -5~+75 | ||||||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~85 | ||||||||
| প্যাকেজের মাত্রা | মিমি | L80xW60xH12বা L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
নোট 1.কাস্টমাইজড স্পেসিফিকেশন উপলব্ধ.
সংযোগকারী ছাড়া নির্দিষ্ট করা হয়েছে, সংযোগকারীর সাথে থাকলে, IL 0.2dB বৃদ্ধি করবে।
তথ্য বিন্যাস
| DWDM | চ্যানেলের সংখ্যা | কনফিগারেশন | মডিউল টাইপ | তারের ধরন | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
ওএডিএম 1=100 গ্রাম 2=200 গ্রাম |
01=1চ্যানেল 02=2 চ্যানেল 03=3 চ্যানেল 04=4 চ্যানেল ...... 16=16 চ্যানেল 17=17 চ্যানেল 18=18 চ্যানেল |
SS = একক ফাইবার পশ্চিম বা পূর্ব SD = একক ফাইবার পশ্চিম ও পূর্ব DS = ডুয়াল ফাইবার পশ্চিম বা পূর্ব DD = ডুয়াল ফাইবার পশ্চিম ও পূর্ব |
A1=ABS বক্স 100x80x10mm A2=ABS বক্স 120x80x18mm A3=ABS বক্স 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2slot Rack এ সন্নিবেশ করান L4=LGX 4slot Rack এ সন্নিবেশ করান R1=19" 1 U রাক R2=2slot 19″1U র্যাক R4=4স্লট 19″1U র্যাক S=নির্দিষ্ট করুন |
09=900um আলগা টিউব 20 = 2.0 মিমি 30=3.0 মিমি |
05=0.5মি 10=1.0মি 15=1.5 মি S=নির্দিষ্ট করুন |
00=কোনও নয় LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=নির্দিষ্ট করুন |
ভিডিও
|
|
