| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 100G QSFP28 ZR 1310nm 80Km |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

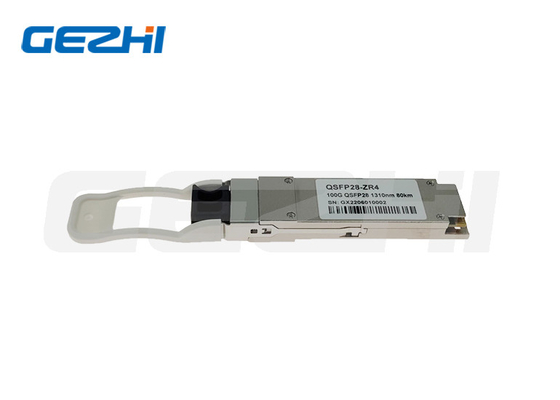

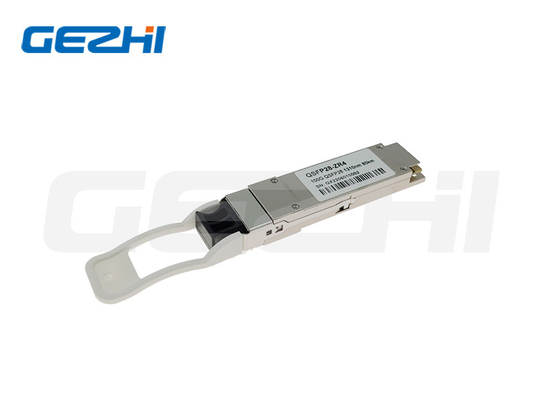

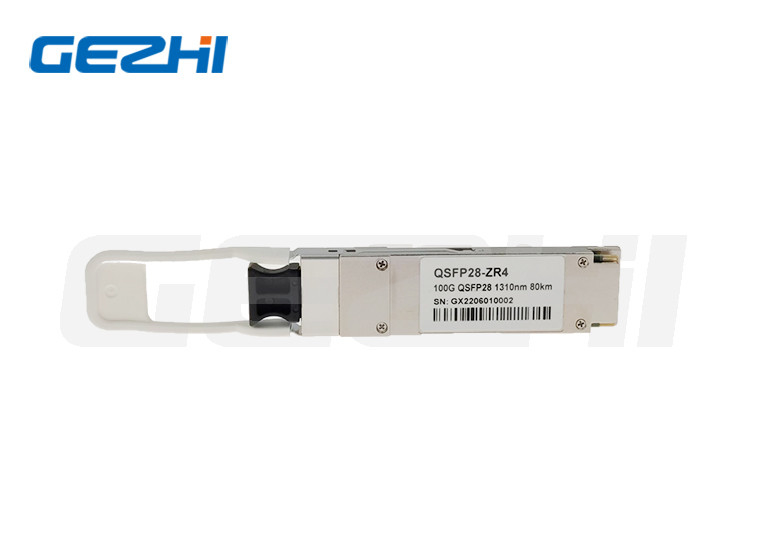

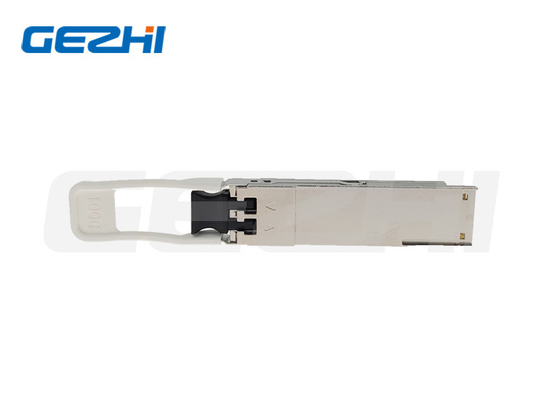

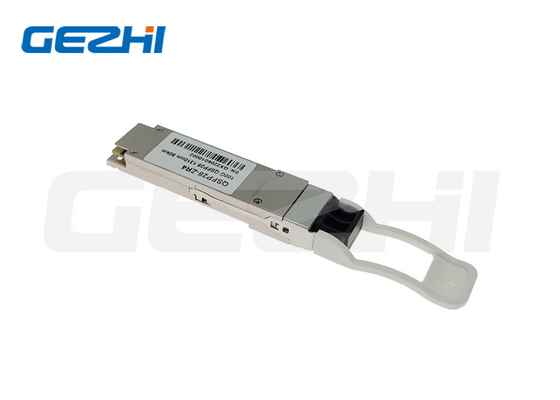

উচ্চ সামঞ্জস্যপূর্ণ 100G QSFP28 ZR 1310nm 80Km অপটিক্যাল ট্রান্সিভার মডিউল
বর্ণনা
Gezhi Photonics 100G QSFP28 ZR4 80km অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এই মডিউলটিতে 4-লেন অপটিক্যাল ট্রান্সমিটার রয়েছে,৪-লেনের অপটিক্যাল রিসিভার এবং মডিউল ম্যানেজমেন্ট ব্লক যার মধ্যে ২টি তারের সিরিয়াল ইন্টারফেস রয়েছেঅপটিক্যাল সিগন্যালগুলি একটি শিল্প মানের এলসি সংযোগকারীর মাধ্যমে একক-মোড ফাইবারের সাথে মাল্টিপ্লেক্স করা হয়।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | Vcc | -০.3 | 3.6 | V | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টিএস | -৪০ | 85 | °C | |
| আপেক্ষিক আর্দ্রতা | RH | 15 | 85 | % | |
| ক্ষয়ক্ষতি থ্রেশহোল্ড, প্রতিটি লেন | THd | 6.5 | ডিবিএম |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °C |
| পাওয়ার সাপ্লাই ভোল্টেজ | Vসিসি | 3.14 | 3.3 | 3.47 | V |
| G এর সাথে সংযোগ দূরত্ব।652 | পি | - | - | 80 | কিলোমিটার |
| ডেটা রেট | BR | - | 25.78125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | নোট |
| শক্তি অপচয় | 6.5 | ডব্লিউ | ||||
| সরবরাহ বর্তমান | আইসিসি | 1.8759 | এ | স্থিতিশীল অবস্থা | ||
| ট্রান্সমিটার | ||||||
| ডেটা রেট, প্রতিটি লেন | 25.78125 | জিবিপিএস | ||||
| ডিফারেনশিয়াল ভোল্টেজ pk-pk | ভিপিপি | 900 | এমভি | ১ মেগাহার্টজ | ||
| সাধারণ মোড ভোল্টেজ | Vcm | - ৩৫০ | 2850 | এমভি | ||
| রূপান্তর সময় | ট্রাইস/টিফল | 10 | ps | ২০% থেকে ৮০% | ||
| ডিফারেনশিয়াল টার্মিনেশন রি-রেসিস্ট্যান্স মিসমাচ | 10 | % | ||||
| চোখের প্রস্থ | EW15 | 0.46 | ইউআই | |||
| চোখের উচ্চতা | EH15 | 95 | এমভি | |||
| রিসিভার | ||||||
| ডেটা রেট, প্রতিটি লেন | 25.78125 | জিবিপিএস | ||||
| ডিফারেনশিয়াল টার্মিনেশন রি-রেসিস্ট্যান্স মিসমাচ | 10 | % | ১ মেগাহার্টজ | |||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভুট, পিপি | 900 | এমভি | |||
| সাধারণ মোড গোলমাল, আরএমএস | ভিআরএমএস | 17.5 | এমভি | |||
| রূপান্তর সময় | ট্রাইস/টিফল | 12 | ps | ২০% থেকে ৮০% | ||
| চোখের প্রস্থ | EW15 | 0.57 | ইউআই | |||
| চোখের উচ্চতা | EH15 | 228 | এমভি | |||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | নোট |
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্রতি লেনের সিগন্যালিং হার | 25.78125 | জিবিডি | 1 | |||
| ল্যান সেন্টার তরঙ্গদৈর্ঘ্য (রেঞ্জ) | λ | 1294.53 | 1295.56 | 1296.59 | এনএম | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | ডিবি | |
| মোট গড় উৎক্ষেপণ ক্ষমতা | PTOTAL | 8.0 | 12.5 | ডিবিএম | ||
| গড় লঞ্চ পাওয়ার, প্রতি লেন | POUT | 2.0 | 6.5 | ডিবিএম | ||
|
লঞ্চ পাওয়ারের পার্থক্য যেকোনো দুটি লেন ((মাঝারি এবং OMA) |
- | 3 | ডিবিএম | |||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পিওএফ | - | - | -৩০ | ডিবিএম | |
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 6 | - | - | ডিবি | |
| RIN OMA | 130 | ডিবি/হার্জ | ||||
| অপটিক্যাল রিটার্ন লস টোলারেন্স | 20 | ডিবি | ||||
| প্রতিফলন পাঠান | আরএফএল | - | - | -১২ | ডিবি | |
| মাস্ক মার্জিন | 5 | * | * | % | ||
|
আউটপুট আই মাস্ক সংজ্ঞা {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| রিসিভারের বৈশিষ্ট্য | ||||||
| প্রতি লেনের সিগন্যালিং হার | 25.78125 | জিবিডি | ||||
| ল্যান সেন্টার তরঙ্গদৈর্ঘ্য (রেঞ্জ) | λ | 1294.53 | 1295.56 | 1296.59 | এনএম | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| গড় রিসিভার শক্তি, প্রতিটি লেন | THd | -২৮ | -৭ | ডিবিএম | 1 | |
| রিসিভার পাওয়ার, প্রতিটি লেন (ওএমএ) | -৭ | ডিবিএম | ||||
| রিসিভার প্রতিফলন | সিনোমা১ | -২৬ | ডিবি | 1 | ||
| রিসিভার সংবেদনশীলতা গড়, প্রতিটি লেন | সিনোমা২ | -২৮ | ডিবিএম | 2 | ||
|
রিসিভার 3 ডিবি বৈদ্যুতিক উপরের কাটা ফ্রিকোয়েন্সি, প্রতিটি লেন |
LOSA | 31 | গিগাহার্টজ | |||
| ক্ষয়ক্ষতির সীমা, প্রতিটি লেনের জন্য | লস | 6.5 | ডিবিএম | |||
| লস অ্যাসেট | লস | -৪০ | ডিবিএম | |||
| লস ডেসার্ট | -২৯ | ডিবিএম | ||||
| এলওএস হিস্টেরেসিস | 0.5 | ডিবি | ||||
|
|
