| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 40G QSFP+ LR4 |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

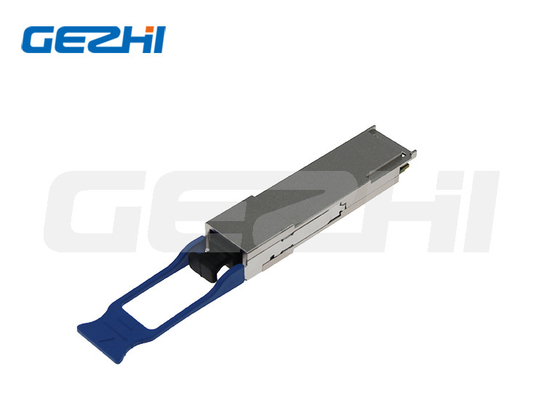

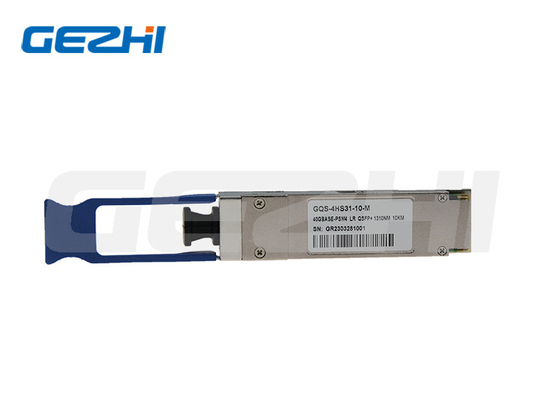

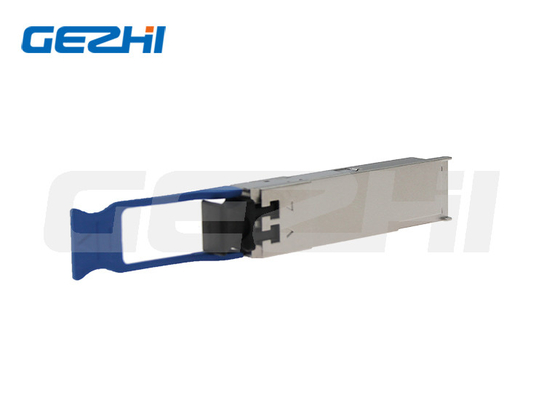

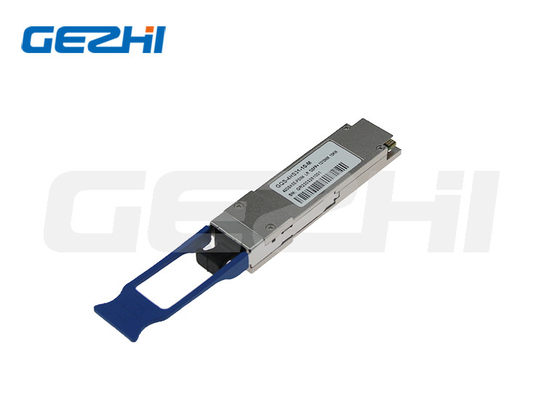

40G QSFP+ LR4 1310nm 10km SMF ফাইবার ট্রান্সিভার মডিউল
বর্ণনা
এই পণ্যটি একটি ট্রান্সিভার মডিউল যা 2m-10km অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। নকশাটি আইইইই পি 802.3ba স্ট্যান্ডার্ডের 40GBASE-LR4 এর সাথে সামঞ্জস্যপূর্ণ।মডিউলটি 10Gb/s বৈদ্যুতিক তথ্যের 4টি ইনপুট চ্যানেল (ch) কে 4টি CWDM অপটিক্যাল সিগন্যালে রূপান্তর করে, এবং 40Gb / s অপটিক্যাল ট্রান্সমিশনের জন্য একক চ্যানেলে তাদের মাল্টিপ্লেক্স করে। বিপরীতভাবে, রিসিভার সাইডে, মডিউলটি 40Gb / s ইনপুটকে 4 টি সিডব্লিউডিএম চ্যানেল সিগন্যালে অপটিক্যালভাবে ডি-মাল্টিপ্লেক্স করে,এবং তাদের 4 চ্যানেল আউটপুট বৈদ্যুতিক তথ্য রূপান্তর.
আইটিইউ-টি জি৬৯৪-এ সংজ্ঞায়িত সিডব্লিউডিএম তরঙ্গদৈর্ঘ্য গ্রিডের সদস্য হিসাবে ৪টি সিডব্লিউডিএম চ্যানেলের কেন্দ্রীয় তরঙ্গদৈর্ঘ্য ১২৭১, ১২৯১, ১৩১১ এবং ১৩৩১ এনএম।2এটিতে অপটিক্যাল ইন্টারফেসের জন্য একটি ডুপ্লেক্স এলসি সংযোগকারী এবং বৈদ্যুতিক ইন্টারফেসের জন্য একটি 148 পিন সংযোগকারী রয়েছে।এই মডিউলে সিঙ্গল-মোড ফাইবার (এসএমএফ) ব্যবহার করতে হবে।.
পণ্যটি ফর্ম ফ্যাক্টর, অপটিক্যাল/বৈদ্যুতিক সংযোগ এবং ডিজিটাল ডায়াগনস্টিক ইন্টের সাথে ডিজাইন করা হয়েছে
বৈশিষ্ট্য
৪ চ্যানেলের ফুল-ডুপ্লেক্স ট্রান্সিভার মডিউল
প্রতি চ্যানেলে ১১.২ গিগাবাইটস পর্যন্ত ডেটা লিঙ্ক
সর্বাধিক লিংক দৈর্ঘ্য 10Km
4 টি সিডব্লিউডিএম লেন MUX/DEMUX ডিজাইন
অন্তর্নির্মিত ডিজিটাল ডায়াগনস্টিক ফাংশন
গরম প্লাগযোগ্য QSFP+ ফর্ম ফ্যাক্টর
একক ৩.৩ ভোল্ট পাওয়ার সাপ্লাই
অপারেটিং তাপমাত্রাঃ 0°C থেকে 70°C
RoHS 6 মেনে চলুন ((লেড মুক্ত)
ডিজিটাল ডায়গনিস্টিক মনিটর (ডিডিএম)
বিদ্যুৎ খরচ < ২ ওয়াট
প্রয়োগ
সুইচ, রাউটার এবং এইচবিএ
4CH এসডিআর, ডিডিআর এবং কিউডিআর
ক্লায়েন্ট-সাইড 40G টেলিকম সংযোগ
ট্রান্সমিটার অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট। | সাধারণ | ম্যাক্স | ইউনিট | নোট | |||||||
| তরঙ্গদৈর্ঘ্য নির্ধারণ | L0 | 1264.5 | 1271 | 1277.5 | এনএম | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | এনএম | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | এনএম | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | এনএম | |||||||||
| ট্রান্সমিটার | |||||||||||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | ডিবি | ||||||||
| মোট গড় উৎক্ষেপণ ক্ষমতা | পিটি | - | - | 8.3 | ডিবিএম | ||||||||
| গড় লঞ্চ পাওয়ার, প্রতি লেন | -৭ | - | 2.3 | ডিবিএম | |||||||||
| অপটিক্যাল মডুলেশন অ্যাম্প্লিটিউড, প্রতিটি লেন | ওএমএ | -৪ | - | +৩।5 | ডিবিএম | ||||||||
| যেকোনো দুটি লেনের মধ্যে লঞ্চ পাওয়ারের পার্থক্য (OMA) | - | - | 6.5 | ডিবি | |||||||||
| ওএমএ-তে লঞ্চ পাওয়ার বিয়োগ ট্রান্সমিটার এবং ডিসপারশন পেনাল্টি (টিডিপি), প্রতিটি লেন | - চারটা।8 | - | ডিবিএম | ||||||||||
| টিডিপি, প্রতিটি লেন | টিডিপি | 2.3 | ডিবি | ||||||||||
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 3.5 | - | - | ডিবি | ||||||||
| আপেক্ষিক তীব্রতা | Rভিতরে | - | - | -১২৮ | ডিবি/হার্জ | 12 ডিবি প্রতিফলন | |||||||
| অপটিক্যাল রিটার্ন লস টলারেন্স | - | - | 20 | ডিবি | |||||||||
| ট্রান্সমিটার প্রতিফলন | Rটি | -১২ | ডিবি | ||||||||||
| ট্রান্সমিটার আই মাস্ক সংজ্ঞা {X1, X2, X3, Y1, Y2, Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| ট্রান্সমিটার অফ, প্রতিটি লেনের জন্য গড় লঞ্চ পাওয়ার | পিবন্ধ | -৩০ | ডিবিএম | ||||||||||
| রিসিভার | |||||||||||||
| ক্ষতির সীমা | THd | 3.3 | ডিবিএম | 1 | |||||||||
| রিসিভার ইনপুট এ গড় শক্তি, প্রতিটি লেন | -১৩।7 | 2.3 | ডিবিএম | ||||||||||
| রিসিভার প্রতিফলন | RR | - | - | -২৬ | ডিবি | ||||||||
| রিসিভার পাওয়ার (ওএমএ), প্রতি লেন | - | - | 3.5 | ডিবিএম | |||||||||
| ওএমএ-তে স্ট্রেস রিসিভারের সংবেদনশীলতা, প্রতিটি লেন | - | - | - নয়টা।9 | ডিবিএম | |||||||||
| রিসিভার সংবেদনশীলতা, প্রতিটি লেন | এসR | - | - | - এগারো।5 | ডিবিএম | ||||||||
| যেকোনো দুটি লেনের মধ্যে রিসিভ পাওয়ারের পার্থক্য (OMA) | 7.5 | ডিবি | |||||||||||
| প্রতিটি লেনের জন্য বৈদ্যুতিক 3 ডিবি উপরের Cutoff ফ্রিকোয়েন্সি গ্রহণ করুন | 12.3 | গিগাহার্টজ | |||||||||||
| স্ট্রেস রিসেপ্টর সংবেদনশীলতা পরীক্ষার শর্ত2 | |||||||||||||
| উল্লম্ব চোখ বন্ধের শাস্তি, প্রতিটি লেন | 1.6 | ডিবি |
|
||||||||||
| স্ট্রেসড আই জিটার, প্রতিটি লেন | 0.3 | ইউআই | |||||||||||
|
|
