| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 24F MPO ((নারী) - MPO ((নারী) 3.0mm ট্রাঙ্ক ক্যাবল |
| MOQ.: | ১ পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

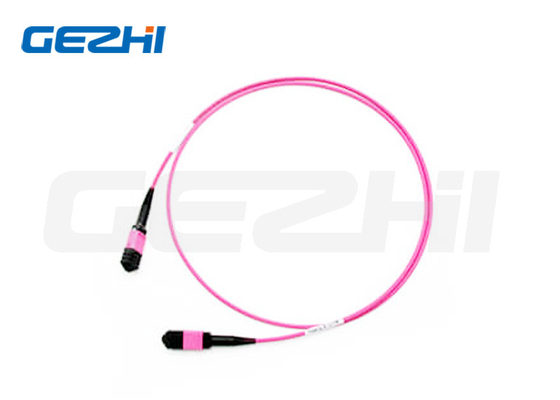

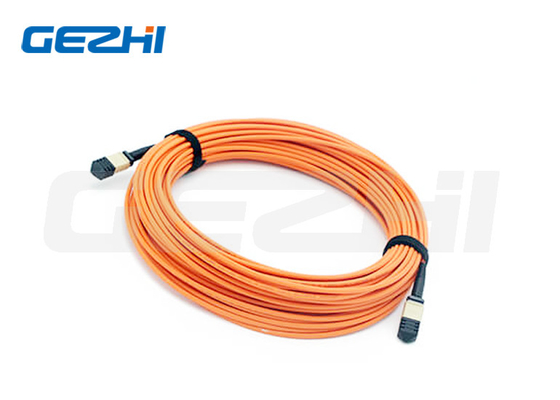

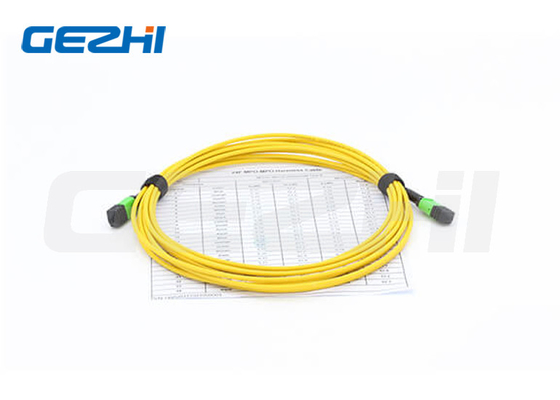

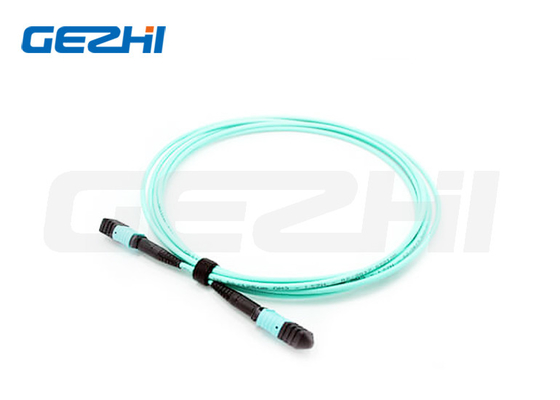

12F MPO (নারী) - MPO (নারী) 3.0mm LSZH ফাইবার প্যাচ ক্যাবল / ট্রাঙ্ক ক্যাবল
পণ্যের বর্ণনা
এমপিও সিঙ্গল মোড এলিট ট্রাঙ্ক ক্যাবল 1310/1550nm এ কাজ করছে। এটি ফাইবার অপটিক ট্রান্সিভার, এমপিও ক্যাসেট এবং ফাইবার অ্যাডাপ্টার প্যানেল ইত্যাদি সংযোগ করতে ব্যবহৃত হয়,নেটওয়ার্কিংয়ের নমনীয়তা বৃদ্ধি এবং সরানো সহজতর করা, যোগ এবং ভবিষ্যতে ডেটা সেন্টার চাহিদা জন্য পরিবর্তন.
প্রয়োগ
1অপটিক্যাল সিস্টেম অ্যাক্সেস নেটওয়ার্ক।
2উচ্চ ঘনত্বের স্থাপত্য।
3. ডেটা যোগাযোগ নেটওয়ার্ক.
4. স্টোরেজ এলাকা নেটওয়ার্কিং ফাইবার চ্যানেল.
বৈশিষ্ট্য
1.এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
2কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশনের জন্য ডিজাইন করা
3. রগডিজড গোলাকার তারের, ওভাল তারের এবং খালি রিবন বিকল্প উপলব্ধ
4. ফাইবার টাইপ, পোলিশ টাইপ এবং/অথবা সংযোগকারী গ্রেড পার্থক্য করার জন্য উপলব্ধ রঙ কোড হাউজিং
5.নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
6. ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
7. পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতার ক্ষেত্রে ভাল
স্পেসিফিকেশন
| স্পেসিফিকেশন আইটেম. | একক মোড (এপিসি ৮ ডিগ্রি পোলিশ) | মাল্টি-মোড (পিসি ফ্ল্যাট পোলিশ) |
|
সন্নিবেশ হ্রাস (এমপিও) (আইইসি ৬১৩০০-৩৩৪) |
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.75dB ((সর্বোচ্চ), ≤0.35dB ((সাধারণ) অতি নিম্ন ক্ষতিঃ≤0.35dB ((সর্বোচ্চ), ≤0.20dB ((সাধারণ) |
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.6dB ((সর্বোচ্চ), ≤0.35 ((সাধারণ) খুব কম ক্ষতিঃ≤0.35dB ((সর্বোচ্চ), ≤0.20dB ((সাধারণ) |
| রিটার্ন লস (এমপিও) | ≥60dB ((8 ডিগ্রি পলিশিং) | ≥25dB |
| স্থায়িত্ব | <0.3dBসাধারণ পরিবর্তন, ২০০টি মিলন | |
| বিনিময়যোগ্যতা | ≤0.2dB | |
| প্রসার্য শক্তি | > ৭০ এন | |
| অপারেটিং তাপমাত্রা | -৪০ থেকে +৮৫°সি | |
এমপিও পণ্য √ বিস্তারিত& মান
| সংযোগকারী | রেফারেন্স | আবাসনের বিবরণ |
| এমপিও একক মোড | আইইসি ৬১৭৫৪-৭ |
এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO) এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার নিম্ন ক্ষতি MPO) |
| এমপিও মাল্টিমোড | আইইসি ৬১৭৫৪-৭ |
OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO) OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MPO) OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO) |
· আইইসি স্ট্যান্ডার্ড IEC-61754-7; IEC61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে
TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
· 10 জি ফাইবার চ্যানেল সামঞ্জস্যপূর্ণ
· 40G এবং 100G আইইইই 802.3
| ফাইবার গণনা | ওডি ((মিমি) |
ন্যূনতম অনুমোদিত টান শক্তি (এন) |
ন্যূনতম অনুমোদিত ক্রাশ লোড ((N/100mm) |
ন্যূনতম বাঁক ব্যাসার্ধ ((এমএম) |
| 24 | 3.০±০15 |
স্বল্পমেয়াদীঃ ১৮০; দীর্ঘমেয়াদীঃ ৯০ |
স্বল্পমেয়াদীঃ ৫০০ দীর্ঘমেয়াদীঃ ১৫০ |
স্ট্যাটিক: ১০ ডি ডায়নামিকঃ ২০ ডি |
এমপিও এন্ড-ফেস থ্রিডি ইন্টারফারেন্স ইনডেক্স
| পয়েন্ট (আইইসি-৬১৩০০-৩৩০) | সর্বনিম্ন | সর্বাধিক | ||
| কার্ভের ব্যাসার্ধ (মিমি) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | ৫০ মিমি | |||
| কোণ | কোণ-X | -0.2° | -0.2° | |
| কোণ- Y | এপিসি | 7.85° | 8.15° | |
| পিসি | -0.2° | -0.2° | ||
| ফাইবার উচ্চতা (এনএম) | 1000nm | ৩৫০০nm | ||
| সর্বোচ্চ.ডিএইচ.সব ফাইবার: | -৩০০ এনএম | ৩০০ এনএম | ||
| DH.Adj: | -৩০০ এনএম | ৩০০ এনএম | ||
| ডিএইচ.এভ ফাইবার: | -৩০০ এনএম | ৩০০ এনএম | ||
| কোর ডিপ: | এস এম | N/A | N/A | |
| এম এম | -২০০ এনএম | ৩০০ এনএম | ||
দৈর্ঘ্য সহনশীলতা
| সামগ্রিক দৈর্ঘ্য ((L) ((m) | দূরত্বের দৈর্ঘ্য ((cm) |
| 0 |
+৫/০ |
| 1 |
+১০/০ |
| 10 |
+১৫/০ |
| 40 |
+০.৫% এক্স এল/০ |
প্রাপ্যতা
1রিবন এবং বান্ডেল ক্যাবল পাওয়া যায়;
2.প্যাচ ক্যাবল, পিগটেল ক্যাবল সমন্বয় উপলব্ধ.
3.এমটি-এমটি রিবন প্যাচ কর্ড পাওয়া যায়।
4.এমপিও লুপব্যাক উপলব্ধ
5.এইচডি ডাটা সেন্টার ক্যাবলিং সংযোগ।
|
|
