| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ- সার্কুলেটর |
| MOQ.: | ১ পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

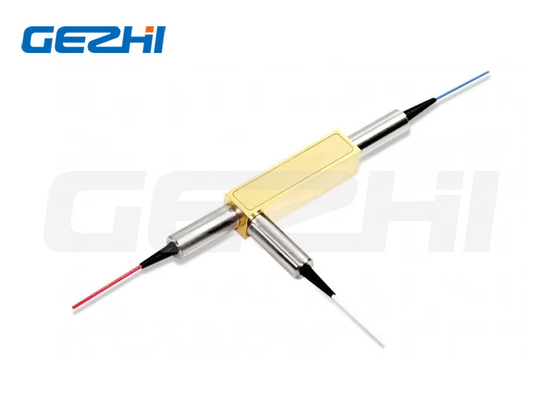

1064nm অপটিক্যাল ফাইবার সার্কুলেটর এফসি এপিসি সংযোগকারী সহ একক মোড অপটিক্যাল ফাইবার অংশ
অপটিক্যাল ফাইবার সার্কুলেটরের বর্ণনা
একটি অপটিক্যাল সার্কুলেটর একটি তিন-পোর্ট ডিভাইস যা আলোর শুধুমাত্র এক দিক ভ্রমণ করতে দেয়।
পোর্ট 1 এ প্রবেশকারী একটি সংকেত পোর্ট 2 থেকে সর্বনিম্ন ক্ষতির সাথে বেরিয়ে আসবে, যখন পোর্ট 2 এ প্রবেশকারী একটি সংকেত পোর্ট 3 থেকে সর্বনিম্ন ক্ষতির সাথে বেরিয়ে আসবে। পোর্ট 2 এ প্রবেশকারী আলো পোর্ট 1 এ একটি বড় পরিমাণে ক্ষতির অভিজ্ঞতা অর্জন করে।এবং পোর্ট 3 এ প্রবেশকারী হালকা পোর্ট 2 এবং 1 এ একটি বড় পরিমাণে ক্ষতির সম্মুখীন হয়.
অপটিক্যাল সার্কুলেটরগুলি নন-রিসিপ্রোকাল ডিভাইস। এর অর্থ হল যে ডিভাইসের মধ্য দিয়ে যাওয়ার ফলে আলোটির বৈশিষ্ট্যগুলির যে কোনও পরিবর্তন বিপরীত দিক দিয়ে ভ্রমণ করে বিপরীত হয় না.
অপটিক্যাল ফাইবার সার্কুলেটরের বৈশিষ্ট্য
1. উচ্চ বিচ্ছিন্নতা এবং উচ্চ রিটার্ন ক্ষতি
2. নিম্ন সন্নিবেশ ক্ষতি & PDL
3. অপটিক্যাল পাথ ইপোক্সি মুক্ত
অপটিক্যাল ফাইবার সার্কুলেটর অ্যাপ্লিকেশন
1. অ্যাড-ড্রপ মাল্টিপ্লেক্সিং
2ফাইবার সেন্সর
3.দুই দিকের পাম্পিং
4.দুই দিকের সিগন্যাল ট্রান্সমিশন সিস্টেম
5.কপলিং ইন-লাইন ক্রোম্যাটিক ডিসপারেশন কমপেনশন ডিভাইস
অপটিক্যাল ফাইবার সার্কুলেটর স্পেসিফিকেশন
| পয়েন্ট | ইউনিট | পরামিতি | |||
| অপারেটিং তরঙ্গদৈর্ঘ্য | এনএম | 1064 | |||
| ব্যান্ডউইথ | এনএম | ±5 | ±10 | ±20 | ±30 |
| বিচ্ছিন্নতা | ডিবি | ≥২৫ | ≥২৩ | ≥20 | ≥20 |
| সন্নিবেশ ক্ষতি @ ব্যান্ড, 23°C | ডিবি | ≤২।1 | ≤২।6 | ≤3.2 | ≤3.8 |
| পিডিএল | ডিবি | ≤০2 | |||
| রিটার্ন লস | ডিবি | ≥ ৫০ | |||
| ক্রস টক | ডিবি | ≥ ৪৫ | |||
| পিডিএল | ডিবি | ≤ ০1 | |||
| সর্বাধিক অপটিক্যাল শক্তি | এম ডাব্লু | ≤ ৩০০ | |||
| ফাইবারের ধরন | / | হাই1060 | |||
| অপারেশন তাপমাত্রা | 0সি | ০-৫০ | |||
| সংরক্ষণ তাপমাত্রা | 0সি | -৪০-৮৫ | |||
| প্যাকেজের মাত্রা | মিমি | 34x8.4x8.4 ((P1) | |||
নোটঃ
অপটিক্যাল ফাইবার সার্কুলেটরের মাত্রা ((মিমি)
অর্ডার সংক্রান্ত তথ্য
| তরঙ্গদৈর্ঘ্য | ব্যান্ডউইথ | ফাইবারের ধরন | ফাইবারের দৈর্ঘ্য | সংযোগকারী প্রকার |
| 1.1064nm 2. অন্যান্য |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1.250 μm ফাইবার 2.900μm ফাইবার 3. অন্যান্য |
1.0.5 +/- 0.1 মিটার 2. ১.০ +/- ০.১ মিটার 3. অন্যান্য |
0. কোন সংযোগকারী নেই 1. এফসি/ইউপিসি 2. এফসি/এপিসি 3এসসি/ইউপিসি 4. এসসি/এপিসি 5. এলসি/পিসি 6. এমইউ/পিসি 7. অন্যান্য |
|
|
