3 পোর্ট সিঙ্গল মোড ফাইবার অপটিক সার্কুলার 1310nm বা 1550nm অপটিক্যাল সার্কুলেটর

GEZHI 3 বন্দরটি পোলারাইজেশন সংবেদনশীল অপটিক্যাল সার্কুলেটর যা অপটিক্যাল সিগন্যালকে একটি বন্দর থেকে অন্য বন্দরে এবং কেবল এক দিকে পরিচালিত করতে ব্যবহৃত হয়।এই ক্রিয়াটি সংকেতটিকে অনিচ্ছাকৃত দিকে প্রচার করতে বাধা দেয়।অপটিক্যাল সার্কুলারগুলি একটি একক ফাইবারের মাধ্যমে দ্বি-দিকনির্দেশক অপটিক্যাল সিগন্যাল সংক্রমণ অর্জন করতে ব্যবহার করা যেতে পারে।ফাইবার অপটিক্যাল সার্কুলারগুলি সাধারণত ডাব্লুডিএম নেটওয়ার্ক, ক্রোম্যাটিক ছত্রভঙ্গ ক্ষতিপূরণ, মেরুকরণ মোড ছড়িয়ে দেওয়া, অপটিক্যাল অ্যাড-ড্রপ মডিউল (ডিডাব্লুডিএম ওএডিএম), ওটিডিআর অপটিকাল পরিবর্ধক এবং ফাইবার সেন্সিং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

বৈশিষ্ট্য
লো পিডিএল
নিম্ন সন্নিবেশ ক্ষতি
ওয়াইড ব্যান্ড হাই বিচ্ছিন্নতা
উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা
কমপ্যাক্ট ইন-লাইন প্যাকেজ

অ্যাপ্লিকেশন
ফাইবার সেন্সর
অ্যাড-ড্রপ মাল্টিপ্লেক্সিং
দ্বি নির্দেশমূলক পাম্পিং
দ্বি নির্দেশমূলক সংকেত ট্রান্সমিশন সিস্টেম
ইন-লাইন ক্রোমাটিক ছত্রভঙ্গ ক্ষতিপূরণ ডিভাইসগুলি সংযুক্ত করা

স্পেসিফিকেশন

প্যারামিটার		পি গ্রেড
কনফিগারেশন		পোর্ট 1 থেকে পোর্ট 2 থেকে পোর্ট 3
অপারেশন তরঙ্গদৈর্ঘ্য (এনএম)		1310 ± 30 বা 1550 ± 30 বা 1585 ± 30
বিচ্ছিন্নতা (ডিবি)	টিপিক্যাল	0.6
	সর্বাধিক	0.8
সাধারণ বিচ্ছিন্নতা (ডিবি)		.50
সর্বনিম্ন বিচ্ছিন্নতা (ডিবি)		≥40
ক্রস টক (ডিবি)		.50
মেরুকরণ নির্ভরতা হ্রাস (ডিবি)		<0.15
মেরুকরণ মোড ছড়িয়ে দেওয়া		<0.1
রিটার্ন লস (ডিবি)		.50
পাওয়ার হ্যান্ডলিং (মেগাওয়াট)		500
অনুকূল তাপমাত্রা (℃)		-10। + 75
প্যাকেজ মাত্রা (মিমি)		.55.5xL50 বা .55.5xL63

নির্দিষ্টকরণ বিজ্ঞপ্তি ছাড়াই পরিবর্তন হতে পারে।

উপরের স্পেসিফিকেশন সংযোগকারী ছাড়াই ডিভাইসের জন্য।

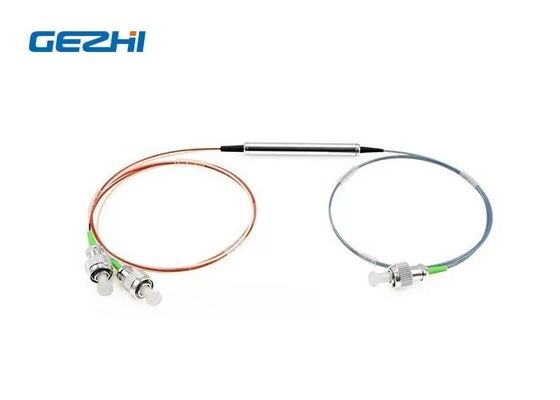

নমুনা ছবি

3 বন্দর মেরুকরণ সংবেদনশীল এফসি / এপিসি সংযোগকারী সহ অপটিক্যাল সার্কুলেটর



একটি 3-পোর্ট সার্কুলেটারে একটি সংকেত বন্দর 1 থেকে পোর্ট 2 তে সংক্রমণ করা হয়, অন্য একটি সংকেত বন্দর 2 থেকে পোর্ট 3 তে স্থানান্তরিত হয় এবং অবশেষে, তৃতীয় সংকেত 3 বন্দর থেকে বন্দরে 1 তে প্রেরণ করা যায়। এই আচরণটি প্রতিনিধিত্ব করে নিম্নলিখিত



GEZHI 3 পোর্ট অপটিক্যাল সার্কুলেটরটি একটি একক ফাইবারের মাধ্যমে দুটি দিকে অপটিক্যাল সিগন্যাল প্রেরণের জন্য ব্যবহার করা যেতে পারে।
