| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 18CH-CWDM-এম |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
1x18 CWDM প্যাসিভ মাল্টিপ্লেক্সার মডিউল ফাইবার অপটিক্যাল উপাদান
GEZHI 1x18 CWDM প্যাসিভ একাধিক ডাইলেেক্ট্রিক পাতলা-ফিল্টার ফিল্টার প্রযুক্তির উপর ভিত্তি করে যা স্বল্প ব্যয় অ্যাক্সেস এবং মেট্রো নেটওয়ার্কগুলিতে একীকরণের জন্য ডিজাইন করা হয়েছে।এর প্যাকেজটি 120 * 80 * 18 মিমি এবিএস বক্স দ্বারা 900 মিমের লুজ নল, 1 মিমি, সিওএম-এসসি / ইউপিসি সংযোগকারী, এলসি / ইউপিসি সংযোগকারী সহ অন্যান্য আউটপুট।1x18 CWDM প্যাসিভ ফাইবার অপটিক্যাল উপাদানগুলি একটি অপটিকাল মাল্টিপ্লেক্সার যা কেবলমাত্র 3.5 ডিবি লিংক সন্নিবেশ ক্ষতির সাথে একক অপটিকাল ফাইবারের 18 সিডাব্লুডিএম উত্স পর্যন্ত মাল্টিপ্লেক্স করতে পারে।GEZHI 1x18 CWDM প্যাসিভ মাল্টিপ্লেক্সার মডিউল (ফাইবার অপটিক্যাল উপাদান) এর উচ্চ চ্যানেল বিচ্ছিন্নতা রয়েছে এবং তাই দ্বি-দিকনির্দেশক সিস্টেমে এটি ব্যবহার করা যেতে পারে।মডিউলটি মাল্টিপ্লেক্সার বা ডি-মাল্টিপ্লেক্সার হিসাবে ব্যবহার করা যেতে পারে এবং একটি ফ্রেমে একক স্লট ব্যবহার করে বা এন-বাক্সে স্ট্যান্ড স্টোন ব্যবহার করা যেতে পারে।
বৈশিষ্ট্য
মাল্টিপ্লেক্সার বা ডি-মাল্টিপ্লেক্সার হিসাবে ব্যবহার করা যেতে পারে
কোনও এন-বাক্সে স্ট্যান্ডঅ্যালোন ব্যবহার করা যেতে পারে
3.5 ডিবি লিঙ্ক সন্নিবেশ ক্ষতি
ফাইবার প্রতি 18 চ্যানেল
দ্বি-মুখী
অ্যাপ্লিকেশন
অপটিকাল ভিডিও নেটওয়ার্কগুলি
ইভেন্ট উত্পাদন
সিডব্লিউডিএম নেটওয়ার্কগুলি
গা .় আঁশযুক্ত নেটওয়ার্ক
সম্প্রচারের অবদানের নেটওয়ার্ক
সবিস্তার বিবরণী
|
স্থিতিমাপ |
একক |
1x18 CWDM প্যাসিভ মাল্টিপ্লেক্সার | ||
| Mux | Demux | |||
| চ্যানেল তরঙ্গদৈর্ঘ্য | NM |
1270 ~ 1610nm |
||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
NM | ± 0.5 | ||
| চ্যানেল ব্যবধান | NM | 20 | ||
|
চ্যানেল পাসব্যান্ড |
NM | > 14 | ||
| সর্বাধিক সন্নিবেশ ক্ষতি | ডেসিবেল | <5.5 বা<3.5 এড়িয়ে যান | <5.5 বা <3.5 এড়িয়ে যান | |
| চ্যানেল রিপল | ডেসিবেল | 0.3 | ||
|
আলাদা করা |
সংলগ্ন | ডেসিবেল | > 30 | |
| অ সংলগ্ন | ডেসিবেল | > 40 | ||
|
জড়তা ক্ষতি তাপমাত্রা |
ডিবি / ℃ |
<0.005 |
||
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা |
NM / ℃ |
<0.002 | ||
|
পোলারাইজেশন নির্ভরশীল |
ডেসিবেল | <0.1 | ||
|
মেরুকরণ মোড |
ডেসিবেল | <0.1 | ||
| Directivity | ডেসিবেল | > 50 | ||
| রিটার্ন লস | ডেসিবেল | > 45 | ||
| সর্বাধিক পাওয়ার হ্যান্ডলিং | মেগাওয়াট | 300 | ||
| তাপমাত্রা পছন্দ করা | ℃ | -5 ~ + + 75 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ 85 | ||
| প্যাকেজ মাত্রা | মিমি | L120x80x18 | ||
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোগকারী সঙ্গে নির্দিষ্ট
ফিল্টার ক্যাসকেডিং
তথ্য বিন্যাস
| CWDM | - | XXX এর | - | এক্সএক্স | - | এক্সএক্স | - | এক্সএক্স | - | এক্সএক্স | - | এক্সএক্স |
| চ্যানেলের সংখ্যা | মডিউল টাইপ | কেবল টাইপ | ফাইবার দৈর্ঘ্য | ইনপুট সংযোগকারী |
আউটপুট সংযোগকারী |
|||||||
| CWDM | 01 = 1Channel 02 = 2 চ্যানেল 03 = 3 চ্যানেল 04 = 4 চ্যানেল ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 মিমি 1 = 142x102x14.5 মিমি 2 = এলজিএক্স বক্স 3 = 19 ″ 1U র্যাক এক্স = অন্যরা |
00 = কেউ 09 = 900um লুজ টিউব 20 = 2.0 মিমি 30 = 3.0 মিমি |
05 = 0.5 মি দূরে 10 = 1.0m 15 = 1.5 মি 30 = 3.0m 40 = 4.0m 50 = 5.0M ...... |
0 = কেউ এলপি = জলজ পালন / ইউপিসি এলএ = জলজ পালন / এপিসি এসপি = এসসি / ইউপিসি এসএ = এসসি / এপিসি FP = এফসি / ইউপিসি এফএ = এফসি / এপিসি এক্স = কাস্টমাইজ করা |
0 = কেউ |

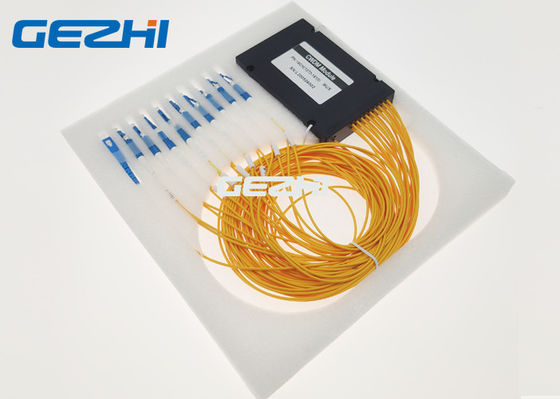

1x18 CWDM প্যাসিভ মাল্টিপ্লেক্সার মডিউল প্যাকেজ

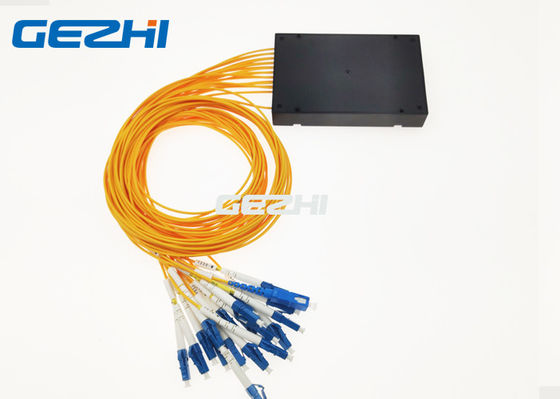

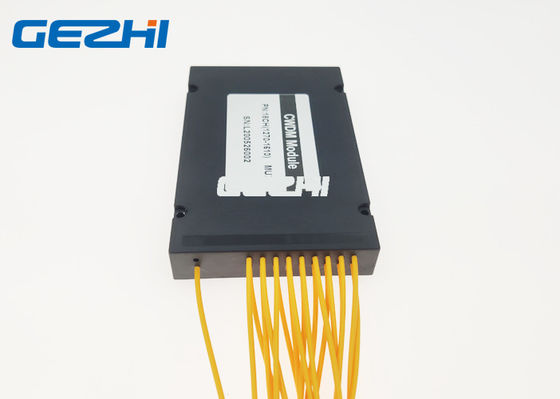

1x18 CWDM প্যাসিভ মাল্টিপ্লেক্সার মডিউল

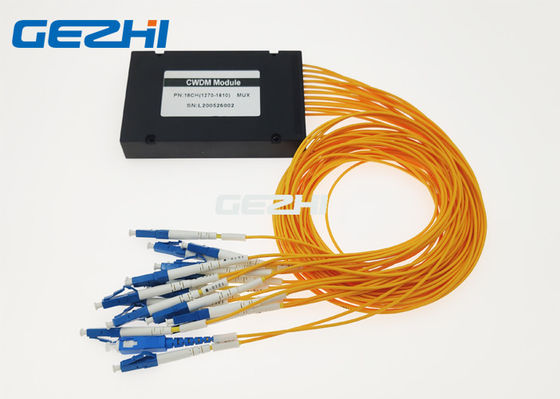

সিডাব্লুডিএম ফাইবার অপটিক্যাল উপাদান
ভিডিও
|
|
