ডিসি 5 ভি পন নেটওয়ার্ক 1620nm 1x16 এমইএমএস অপটিকাল স্যুইচ

Name: ডিসি 5 ভি পন নেটওয়ার্ক 1620nm 1x16 এমইএমএস অপটিকাল স্যুইচ
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: জিজেড-এমএফএসডাব্লু -1 এক্স 16
Price: 535.00 USD
Availability: InStock

ব্র্যান্ড নাম:	GEZHI or OEM
মডেল নম্বর:	জিজেড-এমএফএসডাব্লু -1 এক্স 16
MOQ.:	1pc
মূল্য:	আলোচনাযোগ্য
Delivery Time:	2-7 কাজের দিন
অর্থ প্রদানের শর্তাবলী:	টি / টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE RoHS ISO9001

পণ্যের নাম:

এমইএমএস স্যুইচ করুন

চ্যানেল:

1xN N≤16

তরঙ্গদৈর্ঘ্য:

1260 ~ 1620nm

সংযোগকারী:

কাস্টমাইজড

বৈশিষ্ট্য:

দ্রুত স্যুইচিং সময়

আবেদন:

পন নেটওয়ার্ক

প্যাকেজিং বিবরণ:

প্লাস্টিকের বাক্স সহ একটি ফোমে 2 পিসি

যোগানের ক্ষমতা:

মাসে 500 পিসি

বিশেষভাবে তুলে ধরা:

1x16 এমইএমএস অপটিকাল স্যুইচ

পন নেটওয়ার্ক এমইএমএস অপটিকাল সুইচ

1620nm অপটিকাল কেবল স্যুইচ

পণ্যের বর্ণনা

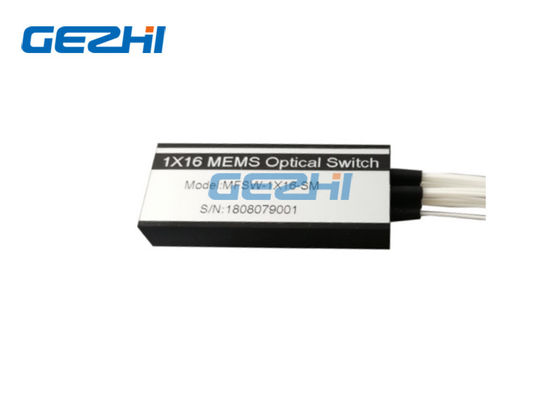

1x16 এমইএমএস অপটিকাল স্যুইচ মডিউল

এর এমইএমএস-ভিত্তিক নকশা সহ, জিইজিইআইএইচআইআই ফটোনিক্স 1x16 এমইএমএস অপটিকাল সুইচ মডিউল একটি কমপ্যাক্ট প্যাকেজে টেকসই পারফরম্যান্স।দ্রুত স্যুইচিং সময় এবং 10-বিলিয়নেরও বেশি আজীবন প্রত্যাশা উত্পাদন অ্যাপ্লিকেশনগুলির দাবি করার জন্য এটি একেবারে অপটিকাল স্যুইচ করে তোলে।এমইএমএস অপটিকাল স্যুইচ 1x2, 1x4,1x8, 1x12, 1x16 মডিউলগুলির পছন্দ সহ সিঙ্গলমোড ফাইবারগুলির জন্য উপলব্ধ।

বৈশিষ্ট্য

কমপ্যাক্ট স্ট্রাকচার
দ্রুত স্যুইচিং সময়
নিম্ন সন্নিবেশ ক্ষতি
উচ্চ নির্ভরযোগ্যতা

অ্যাপ্লিকেশন

পন নেটওয়ার্ক
সুরক্ষা
উপকরণ
নেটওয়ার্ক মনিটরিং

স্পেসিফিকেশন

পরামিতি	ইউনিট	এমএফএসডাব্লু -1 × এন (এন 16)
অপারেটিং ওয়েভলেন্থ	এনএম	এসএম এর জন্য 1260 ~ 1620, এমএম এর জন্য 850/1310
সন্নিবেশ ক্ষতি	ডিবি	≤ 1.0 (সাধারণ: 0.8)
ডাব্লুডিএল	ডিবি	≤ 0.3
টিডিএল	ডিবি	≤ 0.3
পিডিএল	ডিবি	≤ 0.1
রিটার্ন লস	ডিবি	এসএম ≥ 50, এমএম ≥ 30
ক্রস্টল্টক	ডিবি	এসএম ≥ 50, এমএম ≥ 30
পুনরাবৃত্তিযোগ্যতা	ডিবি	। ± 0.02
স্যুইচিং সময়	মাইক্রোসফট	। 8
স্থায়িত্ব	বার	Billion 10 বিলিয়ন
বিদ্যুৎ সরবরাহ	ভি	ডিসি 5 ভি ± 5%
স্যুইচিং মোড		নন-লেচিং
অপটিক্যাল শক্তি	মেগাওয়াট	। 500
অপারেটিং তাপমাত্রা	। সি	-5। +70
সংগ্রহস্থল তাপমাত্রা	। সি	-40। +85
অপারেটিং আর্দ্রতা	%	5 ~ 95
মাত্রা	মিমি	34 × 24 × 11 বা 60 × 24 × 11

দ্রষ্টব্য: 1. অপারেটিং তাপমাত্রা এবং সমস্ত এসওপি মধ্যে।

২. সংযোজক বাদ দিয়ে, এবং এক জোড়া সংযোজকের জন্য 0.3 ডিবি আইএল যুক্ত করুন।

পিনস

বিশেষ উল্লেখ

না	আইটেম	স্পেসিফিকেশন
ঘ	বিদ্যুৎ সরবরাহ	ডিসি 5 ভি ± 5%
ঘ	শক্তি খরচ	<500mW
ঘ	নিয়ন্ত্রণ	ইউআরটি বা সমান্তরাল মোড (টিটিএল স্তর)

পিন অনুশীলনী

পিন	সিগন্যাল নাম	বর্ণনা
ঘ	এনসি	কোনও শারীরিক অভ্যন্তরীণ সংযোগ নেই
ঘ	ভিসিসি	পাওয়ার সাপ্লাই (5 ভি)
ঘ	স্ট্রোব	ফলল এজ এ্যাকটিভ (ইনপুট)
ঘ	জিএনডি	সিগন্যাল গ্রাউন্ড
৫	ডি 0	তথ্য 0 (ইনপুট)
।	ডি 1	ডেটা 1 (ইনপুট)
7	ডি 2	ডেটা 2 (ইনপুট)
8	ডি 3	তথ্য 3 (ইনপুট)
9	ইউআরটি টিএক্স	ইউআরটি ট্রান্সমিট (আউটপুট)
10	ইউআরটি আরএক্স	ইউআরটি প্রাপ্তি (ইনপুট)
11	জিএনডি	কেস গ্রাউন্ড
12	আরডিওয়াই	প্রস্তুত (আউটপুট), অভ্যন্তরীণ ডিবাগিংয়ের জন্য ব্যবহার করুন
13	মোড	0 = টিটিএল, 1 = ইউআরটি (ইনপুট)
14	রিসেট	0 = রিসেট (ইনপুট)

অপটিকাল রুট

মাত্রা

আদেশ তথ্য

জিজেড-এমএফএসডাব্লু -১ এক্সএন-এক্সএক্স-এক্সএক্স-এক্সএক্স-এক্স

প্রকার

চ্যানেল

তরঙ্গদৈর্ঘ্য

ফাইবার প্রকার

ফাইবার ব্যাস

ফাইবার দৈর্ঘ্য

সংযোগকারী

জিজেড-এমএফএসডাব্লু

01 = 1x1

02 = 1x2

.....

16 = 1x16

......

সি = সি ব্যান্ড

এল = এল ব্যান্ড

ও = ও ব্যান্ড

ডি = সি + এল ব্যান্ড

এক্স = অন্যান্য

5 = 50/125

6 = 62.5 / 125

9 = 9/125

এক্স = অন্যান্য

25 = 250um

90 = 900 ম

20 = 2.0 মিমি

30 = 3.0 মিমি

এক্স = অন্যান্য

1 = 1 মি

2 = 1.5 মি

এক্স = অন্যান্য

0 = কিছুই নয়

এফপি = এফসি / পিসি

এফএ = এফসি / এপিসি

এসপি = এসসি / পিসি

এসএ = এসসি / এপিসি

এলপি = এলসি / পিসি

এলএ = এলসি / এপিসি

এক্স = অন্যান্য
