| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | প্যাচ |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

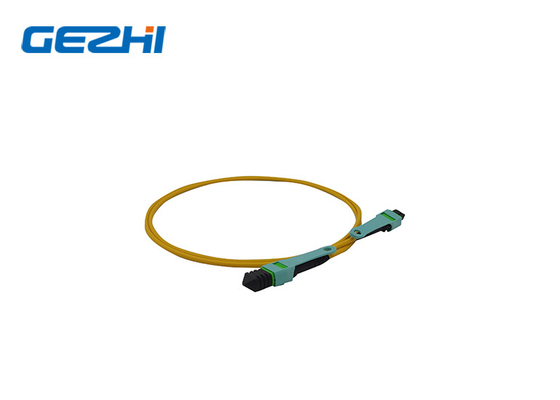

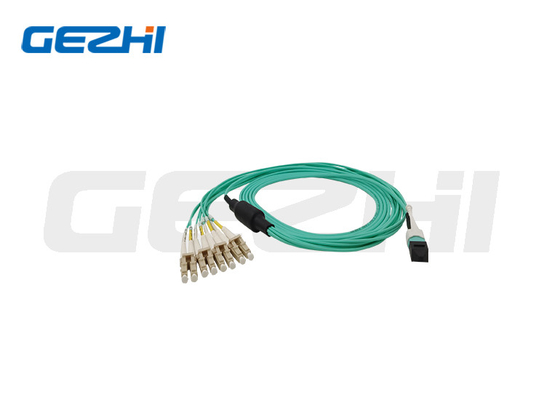

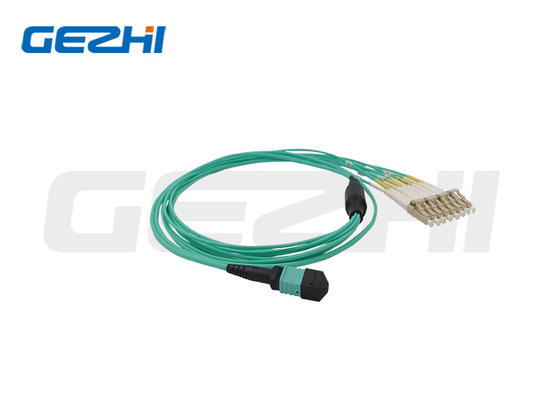

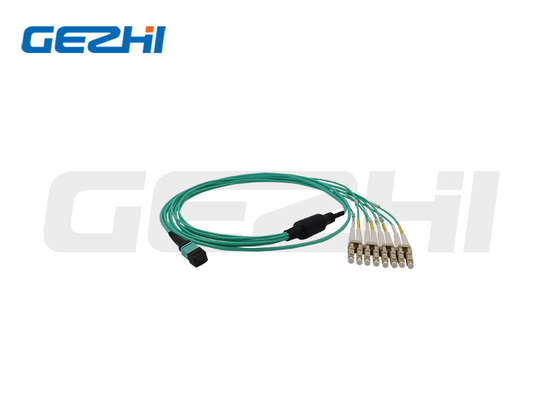

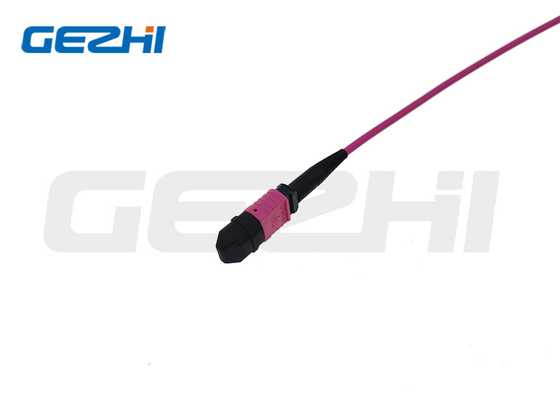

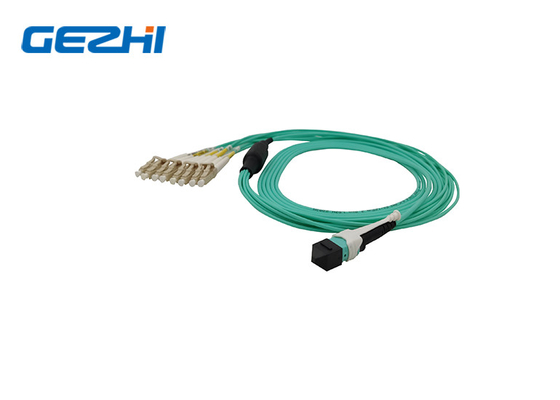

MPO OM3 প্যাচ কর্ড ফাইবার অপটিক প্যাচ কর্ড 12 ফাইবার Mpo ট্রাঙ্ক কেবল
ফাইবার অপটিক ব্রেকআউট কিটটি ফাইবার কেবলের সরাসরি সমাপ্তির জন্য ব্যবহৃত হয়।নকশাটি এমন যে এটি প্রধান ফাইবার অপটিক কেবলগুলি থেকে উন্মুক্ত হওয়ার পরে খালি ফাইবারগুলিকে রাখে এবং রক্ষা করে৷2 মিমি টিউবিং 900um ব্যাস পর্যন্ত ফাইবারকে ধরে রাখতে পারে এবং এটি সংযোগকারীর সাথে ফাইবার বন্ধ করা হলে এটি সমর্থন প্রদান করে যা ফাইবার এবং সংযোগকারীর মধ্যে একটি শক্তিশালী গ্রিপ দেয় যা কোন সহজ ফাইবার ভাঙ্গন প্রতিরোধ করে।কিটটি 2, 4, 6, 8 12 এবং 24 কোর ধরনের পাওয়া যায়।ফাইবার টেক কাস্টমাইজড ব্রেকআউট কিট অফার করতে সক্ষম যা এই ডেটাশিটে উল্লেখ করা হয়নি।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
কম পিডিএল
কম্প্যাক্ট ইন লাইন প্যাকেজ
উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
অপটিক্যাল পথে ইপক্সি-মুক্ত
উচ্চ ক্ষমতা
স্পেসিফিকেশন
| কর্মক্ষমতা স্তর | স্ট্যান্ডার্ড | অভিজাত | ||||
| সংযোগকারী | মোড | এন্ডফেস | IL(সর্বোচ্চ) (dB) | RL(মিনিট) (dB) | IL(সর্বোচ্চ) (dB) | RL(মিনিট) (dB) |
| এমপিও/এমটিপি | MM OM4 | 8F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/APC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
আদেশ তথ্য
|
তথ্য বিন্যাস
| টাইপ | মোড | ফাইবার কাউন্ট | পোলারিটি | গ্র্যাড | সংযোগকারী এ | সংযোগকারী বি | পলিশিং | দৈর্ঘ্য |
| পিসিএমপিও | 2=OS2 3=OM3 4=OM4 5=OM5 |
08=8 তন্তু 12=12 তন্তু 24=24 তন্তু 36=3x12 তন্তু 48=4x12 তন্তু 96=8x12 তন্তু 144=12x12 তন্তু |
A=টাইপ A বি = টাইপ বি সি = টাইপ সি |
এস = স্ট্যান্ডার্ড ই = এলিট |
M=পুরুষ F=মহিলা |
M=পুরুষ F=মহিলা |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=নির্দিষ্ট করুন |
অ্যাপ্লিকেশন ডায়াগ্রাম
1. কাস্টম ফাইবার গণনা
2. কাস্টম পোলারিটি
ফাইবার তারের মাধ্যমে সঠিকভাবে ডেটা পাঠাতে, তারের এক প্রান্তে একটি লিঙ্কের ট্রান্সমিট সিগন্যাল (Tx) অন্য প্রান্তে সংশ্লিষ্ট রিসিভারের (Rx) সাথে মেলে।এবং পোলারিটির ভূমিকা, যা সংকেতটি যে দিকটি ভ্রমণ করে তা সংজ্ঞায়িত করে, নিশ্চিত করা যে এই চিঠিপত্র বজায় রাখা হয়েছে।ফাইবার পোলারিটি এমন একটি ক্ষেত্র যা আমাদের শিল্পে অনেক বিভ্রান্তির কারণ বলে মনে হয় – বিশেষ করে যখন সমান্তরাল অপটিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত মাল্টিফাইবার এমপিও সমাধানের কথা আসে।
MPO সংযোগকারীগুলিতে সংযোগকারীর উপরের দিকে একটি কী এবং অবস্থান 1 এর অবস্থান নির্দেশ করার জন্য পাশে একটি সাদা বিন্দু অন্তর্ভুক্ত থাকে। পোলারিটির ক্ষেত্রে কীটির অভিযোজন গুরুত্বপূর্ণ।
এছাড়াও তিনটি ভিন্ন ধরনের এমপিও ক্যাবল রয়েছে - টাইপ এ, টাইপ বি এবং টাইপ সি নিচের ছবির মতো:
3. কাস্টম সংযোগকারী
আমাদের সম্পর্কে
আমাদের সার্টিফিকেট
মোড়ক
এএফকিউ
প্রশ্ন 1:আমি একটি নমুনা অর্ডার পেতে পারি?আপনার MOQ কি?
A2: স্বাভাবিক সীসা সময় প্রায় 1 সপ্তাহ,বড় পরিমাণ এবং বিশেষ পণ্য জন্য.আমাদের বিক্রয় প্রতিনিধির সাথে লিড টাইম চেক করুন.তবে আমরা কিছু পণ্যের জন্য স্টক রাখি,পেমেন্ট প্রাপ্তির 1-3 দিন পরে শিপ করতে পারে।
|
|
