| Brand Name: | GEZHI |
| মডেল নম্বর: | GZ-1x2 PLC100X |
পণ্যের বর্ণনাঃ

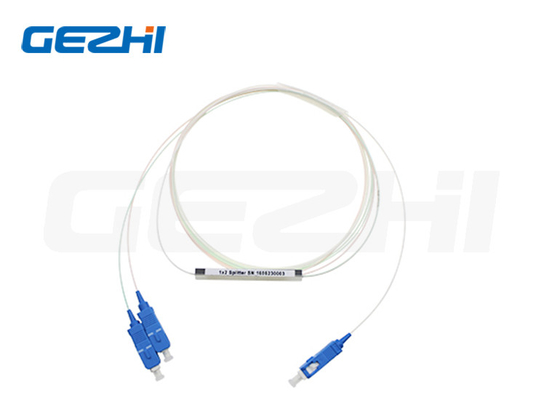

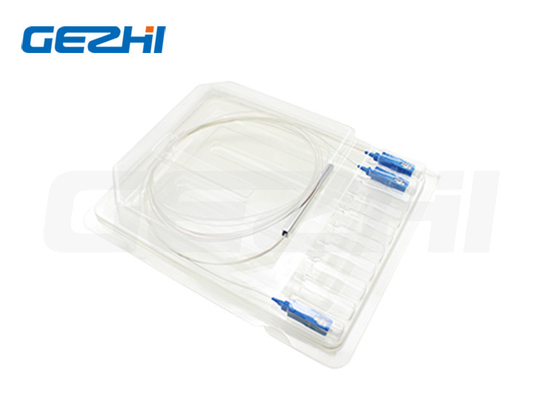

উচ্চ নির্ভরযোগ্যতা স্থিতিশীলতা 1x2 মিনি টিউব টাইপ ফাইবার পিএলসি স্প্লিটার
1x2 পিএলসি স্প্লিটার
পিএলসি স্প্লিটারগুলি শাখাযুক্ত ডিভাইস যা প্রক্রিয়াজাতকরণের জন্য একাধিক স্থানে অপটিক্যাল সংকেত বিতরণ করতে ব্যবহৃত হয়। অপটিকাল নেটওয়ার্কগুলিতে,এটি প্রায়ই অনেকগুলি অভিন্ন সংকেতগুলিতে একটি অপটিক্যাল সংকেত বিভক্ত করা প্রয়োজন, অথবা অনেক সংকেত এক সংকেতে একত্রিত করতে।পিএলসি স্প্লিটার (প্লেনার লাইটওয়েভ সার্কিট স্প্লিটার) একটি ধরণের অপটিক্যাল পাওয়ার ম্যানেজমেন্ট ডিভাইস যা সিলিকা অপটিক্যাল ওয়েভগাইড প্রযুক্তি ব্যবহার করে তৈরি করা হয়এগুলি এফটিটিএক্স প্যাসিভ অপটিক্যাল নেটওয়ার্ক, সিডব্লিউডিএম, ডিডব্লিউডিএম এবং অপটিক্যাল ক্যাবল টিভি সিস্টেমের জন্য ডিজাইন করা হয়েছে।পিএলসি স্প্লিটার কেন্দ্রীয় অফিস (সিও) থেকে একাধিক প্রাঙ্গনে অপটিক্যাল সংকেত বিতরণ করার জন্য দায়ীআমরা 1*N এবং 2*N স্প্লিটার পণ্যগুলির সম্পূর্ণ সিরিজ সরবরাহ করি যা নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
বৈশিষ্ট্য
নিম্ন সন্নিবেশ হ্রাস
কম পিডিএল
কম্প্যাক্ট ডিজাইন
বিস্তৃত অপারেটিং তাপমাত্রাঃ -40°C থেকে 85°C
উচ্চ নির্ভরযোগ্যতা এবং স্থিতিশীলতা
ভাল চ্যানেল-টু-চ্যানেল অভিন্নতা
বিস্তৃত অপারেটিং তরঙ্গদৈর্ঘ্যঃ 1260nm থেকে 1650nm পর্যন্ত
অ্যাপ্লিকেশন
প্রযুক্তিগত পরামিতি
| প্যারামিটার | 1xN পিএলসি স্প্লিটার স্পেসিফিকেশন | ||||||
| অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | ১২৬০ ~ ১৬৫০ | ||||||
| প্রকার | ১x২ | ১x৪ | ১x৮ | ১x১৬ | ১x৩২ | ১x৬৪ | |
| সন্নিবেশ হ্রাস (ডিবি) | সাধারণ | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| ম্যাক্স | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| অভিন্নতা (ডিবি) | সাধারণ | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| ম্যাক্স | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) সর্বোচ্চ | সাধারণ | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| ম্যাক্স | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
তরঙ্গদৈর্ঘ্য বিভাগের ক্ষতি ((ডিবি) |
সাধারণ | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| ম্যাক্স | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
তাপমাত্রা বিভাগের ক্ষতি |
সাধারণ | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| ম্যাক্স | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| নির্দেশিকা (ডিবি) মিনিট | 55 | ||||||
| রিটার্ন লস (ডিবি) মিনিট | ৫৫ ((৫০) | ||||||
| অপারেটিং তাপমাত্রা (°C) | -৪০ ~ +৮৫ | ||||||
| সংরক্ষণ তাপমাত্রা (°C) | -৪০ ~ +৮৫ | ||||||
| ফাইবারের দৈর্ঘ্য | 1m অথবা কাস্টমাইজড | ||||||
| ফাইবারের ধরন | G657A | ||||||
| সংযোগকারী প্রকার | ব্যক্তিগতকৃত | ||||||
| পিএলসি স্প্লিটার নগ্ন ফাইবার (মিমি) | ৪x৪x৪০ | ৪x৪x৪০ | ৪x৪x৪০ | ৪x৭x৫০ | ৪x৭x৫০ | ৪x১২x৬০ | |
| পিএলসি স্প্লিটার ব্লকহীন (মিমি) | ৪x৪x৪০ | ৪x৭x৬০ | ৪x৭x৬০ | ৪x১২x৬০ | ৬x২০x৮০ | ৬x৪০x১০০ | |
| পিএলসি স্প্লিটার মডিউল ((মিমি) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| পিএলসি-স্প্লিটার-র্যাক-মোটেবল ((মিমি) | 19 ¢ 1U 2U র্যাক-মাউন্ট বক্স, LGX বক্স, ODF বক্স | ||||||
অর্ডার সংক্রান্ত তথ্য
| জিপি | XXX | XX | XX | XX | XX | XX |
|
বন্দর কনফিগারেশন |
মডিউল প্রকার | ক্যাবলের ধরন | ফাইবারের দৈর্ঘ্য | ইনপুট সংযোগকারী |
আউটপুট সংযোগকারী |
|
|
জি=গেজি পি=পিএলসি
|
১০২=১x২ ১০৪=১x৪ ১০৮=১x৮ ১১৬=১x১৬ ১৩২=১x৩২ ১৬৪=১x৬৪ ২০৪=২x৪ ২০৮=২x৮ ২১৬=২x১৬ ২৩২=২x৩২ 264=2x64 |
BF=নগ্ন ফাইবার BL=ব্লকহীন এমও=মডিউল এলজি=এলজিএক্স বক্স RM=র্যাক মাউন্ট CB=ক্যাসেট বক্স XX = কাস্টমাইজড
|
00=কোনও 09=900um স্লো টিউব 20=2.0 মিমি 30=3.0 মিমি |
05=0.5m ১০=১.০ মিটার ১৫=১.৫ মি ৩০=৩.০ মিটার ৪০=৪.০ মিটার ৫০=৫.০ মিটার ...... |
0=না 1=LC/UPC ২=এলসি/এপিসি 3=SC/UPC 4=SC/APC 5=FC/UPC ৬=এফসি/এপিসি ৭=এলসি/এপিসি এক্স=কাস্টমাইজড |
0=না 1=LC/UPC ২=এলসি/এপিসি 3=SC/UPC 4=SC/APC 5=FC/UPC ৬=এফসি/এপিসি ৭=এলসি/এপিসি এক্স=কাস্টমাইজড |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
|
|
