| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-CWDM-MUX |
| MOQ.: | ১ পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
18CH সিডব্লিউডিএম মডিউল 1270-1610nm 1 ইউ এলজিএক্স 2 অর্ধ আকারের স্লট ইন 1 ক্যাসেটে
পণ্যের বর্ণনা
গেজি'র সিডব্লিউডিএম মক্স ডেমাক্স মডিউল সিডব্লিউডিএম মক্স/ডেমাক্স মডিউলটি একক বা দ্বৈত একক মোড ফাইবারের মাধ্যমে সামগ্রিক ব্যান্ডউইথ ডাব্লিউডিএম প্রসারিত করে।
এটি উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা সরবরাহ করে এবং এর কমপ্যাক্ট প্যাকেজ আকার রয়েছে। এর অপারেটিং তরঙ্গদৈর্ঘ্য 1270nm থেকে 1610nm ((1261nm-1611nm) পর্যন্ত যা সম্পূর্ণরূপে 20nm চ্যানেলের ব্যবধান সহ 18 টি চ্যানেল সরবরাহ করে।
এই প্রকারটি একটি 1 ইউ র্যাকের মধ্যে একটি খুব কমপ্যাক্ট ডিজাইন যা 2-স্লট অর্ধ-আকারের এলজিএক্স ক্যাসেট সিঙ্গল ফাইবার এলসি / ইউপিসি 1270nm-1610nm 18CH সিডাব্লুডিএম মক্স ডেমক্স সহ।
গেজি সিডব্লিউডিএম মুটিপ্লেক্সার সিরিজ
* গ্লাস টিউব বা স্টেইনলেস স্টীল টিউবে প্যাক করা খালি একক সিডব্লিউডিএম ডিভাইস
* এবিএস বক্স টাইপ ১৬-চ্যানেল বা ১৮-চ্যানেল পর্যন্ত
* স্ট্যান্ডার্ড 19" 1U র্যাকমাউন্ট
বৈশিষ্ট্য
* খুব কম সন্নিবেশ হ্রাস
* উচ্চ বিচ্ছিন্নতা
* উচ্চ নির্ভরযোগ্যতা এবং স্থিতিশীলতা
* নিম্ন পিডিএল
* কমপ্যাক্ট ডিজাইন
* ভাল চ্যানেল-টু-চ্যানেল অভিন্নতা
* বিস্তৃত অপারেটিং তরঙ্গদৈর্ঘ্যঃ 1270nm-1610nm (1261nm~1611nm)
* অপারেটিং তাপমাত্রা: -20 থেকে +70°C
* শিল্পকৌশল অপারেটিং তাপমাত্রাঃ -40 থেকে +80 °C
প্রোডাক্ট স্পেসিফিকেশন
| প্যারামিটার | চতুর্থ চ্যানেল | চ্যানেল ৮ | ১৮ টি চ্যানেল | ||||
| মিউস | ডেমক্স | মিউস | ডেমক্স | মিউস | ডেমক্স | ||
| চ্যানেল তরঙ্গদৈর্ঘ্য (এনএম) | ১২৭০-১৬১০ | ||||||
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য নির্ভুলতা (এনএম) | ±0.5 | ||||||
| চ্যানেল স্পেসিং (এনএম) | 20 | ||||||
| চ্যানেল পাসব্যান্ড (@-0.5dB ব্যান্ডউইথ (এনএম) | >১৩ | ||||||
| সন্নিবেশ হ্রাস (ডিবি) | ≤ ১।2 | ≤২।5 | ≤3.1 | ||||
| চ্যানেল অভিন্নতা (ডিবি) | ≤০5 | ≤ ১।0 | ≤ ১।5 | ||||
| চ্যানেল রিপল (ডিবি) | 0.3 | ||||||
| আইসোলেশন (ডিবি) | সংলগ্ন | N/A | >৩০ | N/A | >৩০ | N/A | >৩০ |
| ঘনিষ্ঠ নয় | N/A | >৪০ | N/A | >৪০ | N/A | >৪০ | |
| ইনারশন ক্ষতি তাপমাত্রা সংবেদনশীলতা (dB/°C) | <০005 | ||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা পরিবর্তন (এনএম/°সি) | <০002 | ||||||
| পোলারাইজেশন নির্ভর ক্ষতি (ডিবি) | <০1 | ||||||
| পোলারাইজেশন মোড বিচ্ছিন্নতা | <০1 | ||||||
| নির্দেশিকা (ডিবি) | >৫০ | ||||||
| রিটার্ন লস (ডিবি) | > ৪৫ | ||||||
| সর্বোচ্চ হ্যান্ডলিং পাওয়ার (এমডাব্লু) | 500 | ||||||
| অপারেটিং তাপমাত্রা (°C) | -২০ ~ +৭০ | ||||||
| সংরক্ষণ তাপমাত্রা (°C) | -৪০-৮৫ | ||||||
| প্যাকেজের মাত্রা (মিমি) | L100 x W80 x H10 অথবা L140xW100xH15 | ||||||
অ্যাপ্লিকেশন
* সিডব্লিউডিএম সিস্টেম
* যোগ / ড্রপ
* PON নেটওয়ার্ক
* CATV লিঙ্ক
সম্মতি
* টেলকোর্ডিয়া GR-1209-CORE-2001
* টেলকোর্ডিয়া GR-1221-CORE-1999
* RoHS

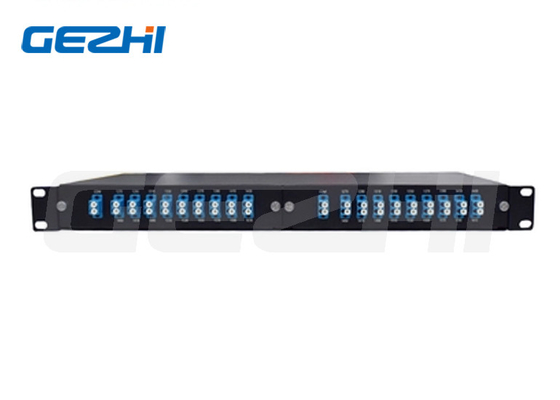

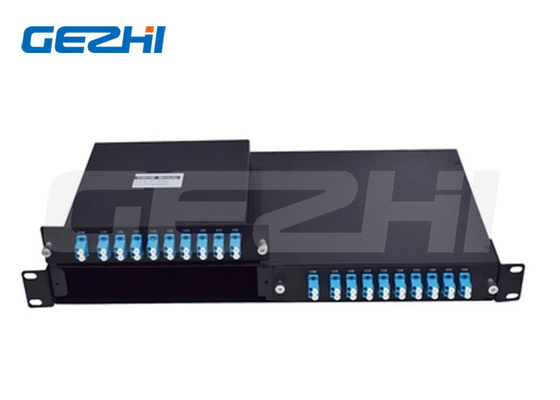

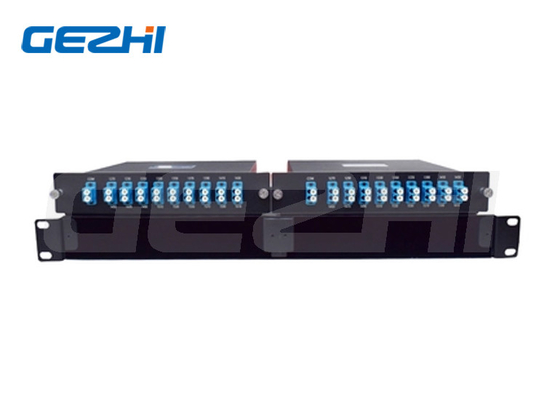

বিস্তারিত চিত্র
অর্ডার তথ্য
| জিজেড কনফিগারেশন | চ্যানেলের সংখ্যা | ১ম চ্যানেল | ফাইবারের ধরন | ফাইবারের দৈর্ঘ্য | ইন/আউট সংযোগকারী |
|
জিজেড-গেজি এম=মাক্স ডি=ডেমক্স O=OADM
|
04=4 চ্যানেল 08=8 চ্যানেল ১৬=১৬ চ্যানেল ১৮=১৮ চ্যানেল ...... |
২৭=১২৭০nm ...... |
১=খালি ফাইবার 2=900um স্লো টিউব 3=2 মিমি ক্যাবল 4=3mm ক্যাবল |
১=১ মি 2=2m S=নির্দিষ্ট করুন |
0=না ...... |
|
|
