পণ্যের বিবরণ:
প্রদান:
|
| চ্যানেল ব্যবধান: | 40/48 | কৃপণ প্রকিতির: | গাউসিয়ান টাইপ |
|---|---|---|---|
| শর্ত: | 100% নতুন | অপারেটিং তাপমাত্রা: | -5 ~ +65°C |
| সংযোগকারী: | LC/UPC SC/APC বা কাস্টমাইজড | ||
| লক্ষণীয় করা: | ডিডব্লিউডিএম নেটওয়ার্কস এথার্মাল এডব্লিউজি মডিউল,নিম্ন PMD থার্মাল AWG মডিউল,48CH 100g DWDM |
||
পণ্যের বর্ণনা

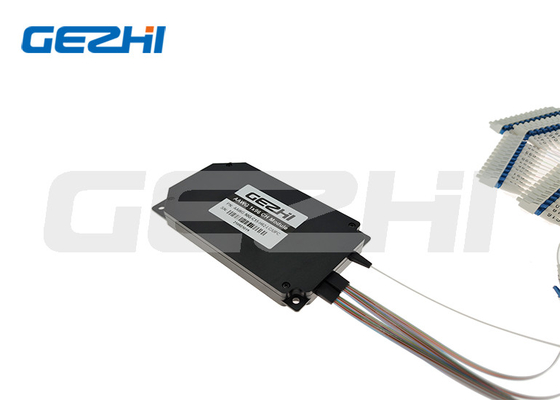

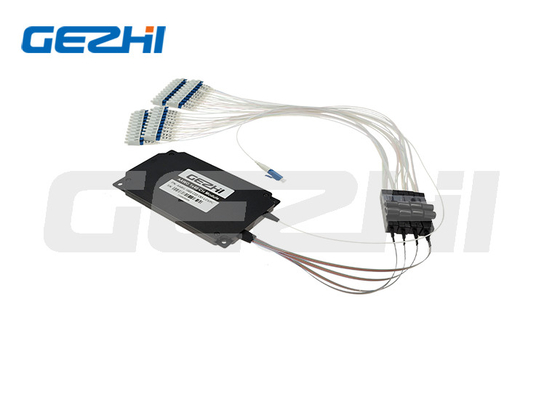

ডিডব্লিউডিএম নেটওয়ার্কগুলির জন্য 48CH 100g DWDM অস্থায়ী AWG মডিউল
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. এটি 50GHz বা 100GHz চ্যানেলে কাজ করে, আইটিইউ গ্রিড DWDM তরঙ্গদৈর্ঘ্য 1526nm থেকে 1565nm পর্যন্ত। AAWG DWDM ফিল্টার-টাইপ DWDM Mux DeMux প্রতিস্থাপন করতে ব্যবহার করা যেতে পারে.
বৈশিষ্ট্য
নিম্ন সন্নিবেশ হ্রাস এবং নিম্ন পিডিএল
উচ্চ বিচ্ছিন্নতা
কমপ্যাক্ট ডিজাইনের সাথে 96 টি পর্যন্ত চ্যানেল উপলব্ধ
উচ্চ নির্ভরযোগ্যতা এবং উচ্চ স্থিতিশীলতা
টেলকোর্ডিয়া GR-1209-CORE এবং GR-1221-CORE এর সাথে সামঞ্জস্যপূর্ণ
RoHS মেনে চলুন
টেকনিক্যাল ইনডেক্স
| প্যারামিটার | ইউনিট | এএডব্লিউজি মডিউল | ||||||||||
| চ্যানেল | সিএইচ | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| চ্যানেল স্পেসিং | গিগাহার্টজ | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| চিপ প্রকার | -- | গাউসিয়ান টাইপ | ফ্ল্যাট টপ টাইপ | |||||||||
| 1 ডিবি চ্যানেল ব্যান্ডউইথ | এনএম | >০2 | >০2 | >০2 | >০18 | >০18 | >০38 | >০38 | >০38 | >০18 | >০18 | |
| 3 ডিবি চ্যানেল ব্যান্ডউইথ | এনএম | >০4 | >০4 | >০4 | >০28 | >০28 | >০58 | >০58 | >০58 | >০28 | >০28 | |
| সন্নিবেশ হ্রাস | ডিবি | <৪।5 | <৪।5 | <৪।5 | <৬।5 | <৬।5 | <৫।5 | <৫।5 | <৫।5 | <৭।0 | <৭।0 | |
| সংলগ্ন ক্রসস্টক | ডিবি | >২৫ | >২৫ | >২৫ | >২২ | >২২ | >২৫ | >২৫ | >২৫ | >২২ | >২২ | |
| অ-সংলগ্ন ক্রসস্টক | ডিবি | >৩০ | >৩০ | >৩০ | >২৭ | >২৭ | >৩০ | >৩০ | >৩০ | >২৭ | >২৭ | |
| মোট ক্রসস্টক | ডিবি | >২২ | >২২ | >২২ | >২০ | >২০ | >২২ | >২২ | >২২ | >২০ | >২০ | |
| রিটার্ন লস | ডিবি | >৪০ | ||||||||||
| রিপল | ডিবি | <০7 | ||||||||||
| পিডিএল | ডিবি | <০5 | ||||||||||
| পিএমডি | ps | <০5 | ||||||||||
| ক্রোম্যাটিক বিচ্ছিন্নতা | পিএস/এনএম | ±20 | ||||||||||
| অপারেটিং তাপমাত্রা | °C | -৫~+৬৫ | ||||||||||
| সংরক্ষণ তাপমাত্রা | °C | -৪০~+৮৫ | ||||||||||
চিপের ধরনএথার্মাল এডব্লিউজি মডিউল
গাউসিয়ান টাইপ
নিম্ন সন্নিবেশ ক্ষতি, উচ্চ বিচ্ছিন্নতা
ফ্ল্যাট টপ টাইপ
বিস্তৃত কাজের ব্যান্ড, উচ্চ সংকেত স্থিতিশীলতা
অর্ডার তথ্য AAWG-XXG-XX-X-X-X-XX-XXXX-XX-Customized Wavelength
| এএডব্লিউজি | চ্যানেল | কনফিগারেশন | AWG টাইপ | প্যাকেজ | COM ফাইবার দৈর্ঘ্য |
রিবন/ফ্যান-আউট ফাইবারের দৈর্ঘ্য |
সংযোগকারী |
|
০৫০জি ১০০ জি ২০০ জি |
৩২=৩২ CH ৪০=৪০ CH ৪৮=৪৮ CH ৮০=৮০ CH 96=96 CH S=নির্দিষ্ট করুন |
S=একক ফাইবার ডি=ডুয়াল ফাইবার
|
F=ফ্ল্যাট টপ জি=গাউসিয়ান |
বি=মেটাল বক্স R=191U র্যাকমাউন্ট S=নির্দিষ্ট করুন |
05=0.5m ১০=১.০ মিটার S=নির্দিষ্ট করুন |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=কোনও LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=নির্দিষ্ট করুন |
