| Brand Name: | Gezhi or OEM |
| মডেল নম্বর: | GZ-1550nm FWDM ডিভাইস |
| MOQ.: | ১ টুকরা |
| মূল্য: | USD >= 1 pieces $7 |
| Delivery Time: | ৭ দিন |
| Payment Terms: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
পণ্যের বর্ণনা

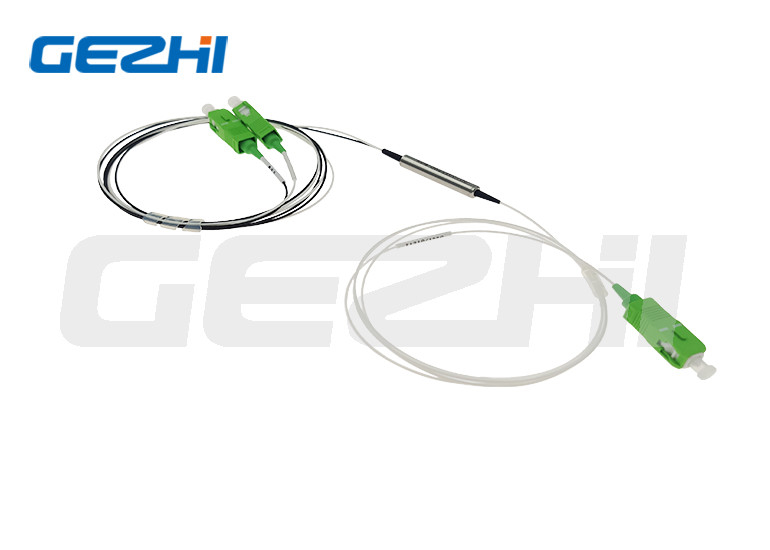

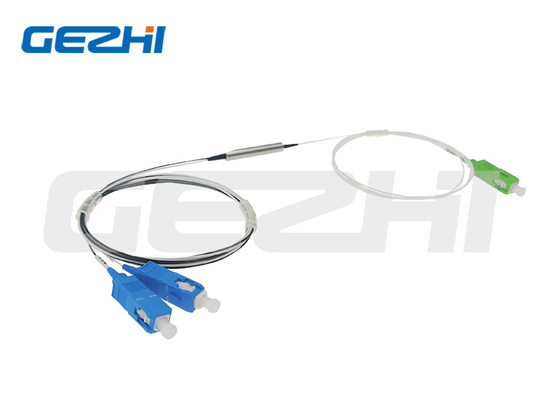

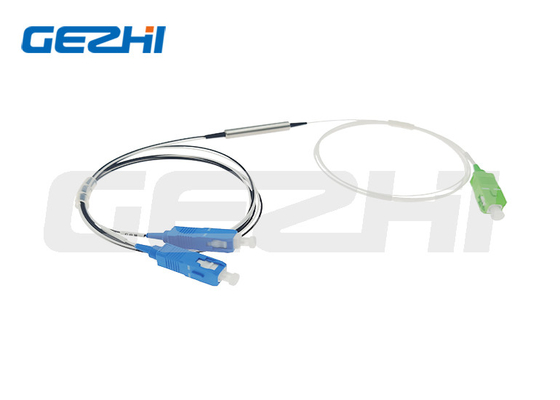

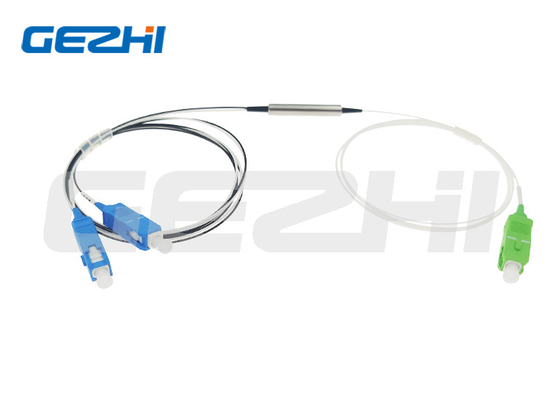

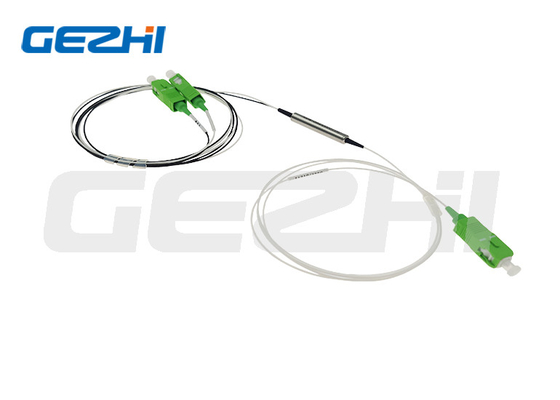

1x2 FWDM ডিভাইস T1550R1310/1490nm স্টিল টিউব 1 মিটার সংযোগকারী ছাড়া
এফটিটিএক্স ফিল্টার ডাব্লুডিএম মডিউলটি ইডিএফএ, রামান এম্প্লিফায়ার, ডাব্লুডিএম নেটওয়ার্ক এবং ফাইবার অপটিক্স যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি পাতলা ফিল্ম ফিল্টার (টিএফএফ) প্রযুক্তির উপর ভিত্তি করে।ডিভাইসটি একটি বিস্তৃত তরঙ্গদৈর্ঘ্যের পরিসরে বিভিন্ন তরঙ্গদৈর্ঘ্যের আলোকে একত্রিত করে বা পৃথক করেএটি একক ফাইবারের ক্ষমতা প্রসারিত করতে পারে যাতে দ্বি-মুখী যোগাযোগ অর্জন করতে পারে, যাতে অপটিকাল নেটওয়ার্ক আপগ্রেড এবং সম্প্রসারণে ব্যাপকভাবে ব্যবহৃত হয়, বা নতুন বিস্তৃত ব্যবসা প্রবর্তন করে ইত্যাদি।
গেজি ফোটনিক্স ফিল্টার ভিত্তিক তরঙ্গদৈর্ঘ্য বিভাজন মাল্টিপ্লেক্সিং (ডাব্লুডিএম) ফিল্টার ডিভাইস সরবরাহ করে যা আপনার বিশেষ অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট তরঙ্গদৈর্ঘ্যের ব্যান্ডগুলিতে কাস্টমাইজ করা হয়।GEPON সিস্টেম নিজেই 1310/1490 কাজ করে, তাই CATV সিগন্যাল এখানে 1550nm ব্যবহার করে একই ফাইবারের মাধ্যমে বিতরণ করা হয়, এবং FWDM একটি জায়গা যেখানে এই সব "মিশ্র" হয়।
স্পেসিফিকেশন
| প্রকার | এফডব্লিউডিএম | |
| অপারেটিং তরঙ্গদৈর্ঘ্য T: ট্রান্সমিশন তরঙ্গদৈর্ঘ্য R: প্রতিফলন তরঙ্গদৈর্ঘ্য ১৩১০±৫০, ১৪৯০±১০, ১৫৫০±১০ ১৬১০±১০, ১৬২৫±২৫, ১৬৫০±২০ |
এনএম | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| ট্রান্সমিশন সন্নিবেশের ক্ষতি | ডিবি | ≤০80 |
| প্রতিফলন সন্নিবেশ হ্রাস | ডিবি | ≤০60 |
| ট্রান্সমিশন চ্যানেল বিচ্ছিন্নতা | ডিবি | ≥৩০ |
| প্রতিফলন চ্যানেল বিচ্ছিন্নতা | ডিবি | ≥১৭ |
| পিডিএল | ডিবি | ≤০1 |
| তরঙ্গদৈর্ঘ্যের তাপীয় স্থিতিশীলতা | nm/°C | ≤০003 |
| সন্নিবেশ ক্ষতি তাপ স্থিতিশীলতা | ডিবি/°সি | ≤০005 |
| নির্দেশিকা | ডিবি | ≥৫৫ |
| রিটার্ন লস | ডিবি | ≥45 |
| অপারেটিং তাপমাত্রা | °C | -২০ ~ +৭০ |
| সংরক্ষণের তাপমাত্রা | °C | -৪০~+৮৫ |
দ্রষ্টব্যঃ 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোগকারী ছাড়াই প্যাসিফাইড, এবং সংযোগকারী প্রতি একটি অতিরিক্ত 0.2dB ক্ষতি যোগ করুন।
আইটেম বিবরণ
পাস ((ট্রান্সমিশন) চ্যানেলঃ 1550nm
প্রতিফলন চ্যানেলঃ 1310nm এবং 1490nm
উচ্চ বিচ্ছিন্নতা, নির্ভরযোগ্যতা এবং চ্যানেল বিচ্ছিন্নতা
নিম্ন সন্নিবেশ ক্ষতি এবং চমৎকার পরিবেশগত নির্ভরযোগ্যতা
RoHS সম্মতি
প্যাকেজের ধরন
250um খালি ফাইবারের জন্য গ্লাস টিউব প্যাকেজ
স্টিল টিউব প্যাকেজ 250um খালি ফাইবার এবং 900um ফাইবার জন্য
900um, 2.0mm এবং 3.0mm ফাইবারের জন্য ABS বক্স
দ্রষ্টব্যঃ 250um খালি ফাইবার সংযোগকারী দিয়ে সজ্জিত করা খুব ফাইন হয়
যান্ত্রিক অঙ্কন
চিত্র A হল T13/R15, T14/R1315, T1415/R13 FTTX ফিল্টার WDM এর জন্য
চিত্র B হল T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX ফিল্টার WDM এর জন্য
|
|
