| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | NGS/GPON-SA |
| MOQ.: | ১ পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

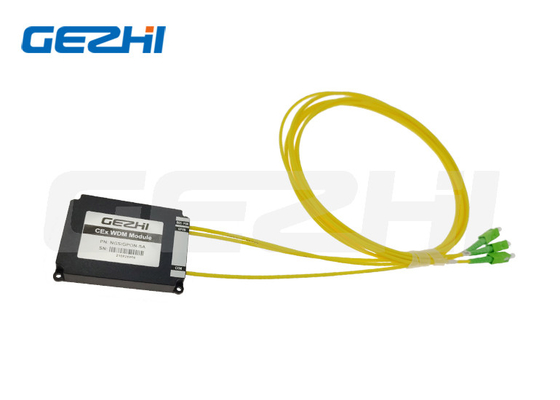

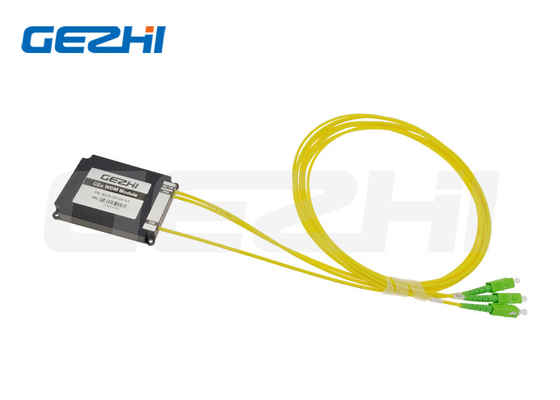

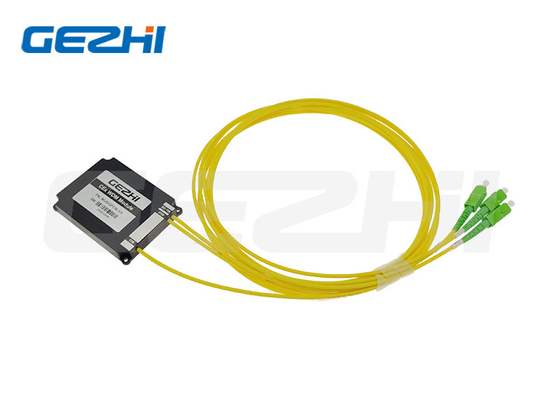

RoHS সম্মত CEx WDM1r মডিউল, এনজিএস-পোন GPON অপটিক্যাল টেলিযোগাযোগ নেটওয়ার্কের জন্য
পণ্যের বর্ণনা
এক্সডব্লিউডিএম/এক্সপিওএন মল্টিপ্লেক্সারের কোএক্সিস্ট্যান্স এলিমেন্ট (সিইএক্স) হ'ল বর্তমান জি-পোন এফটিটিএইচ পরিষেবাগুলিকে নতুন এক্সজিএস-পোন এবং পরবর্তী প্রজন্মের এনজি-পোন 2 প্রযুক্তিগুলির সাথে একত্রিত করার জন্য একটি একক ডাব্লিউডিএম ডিভাইস।সহাবস্থানের উপাদান সহ অতিরিক্ত সরবরাহের তরঙ্গদৈর্ঘ্যের মধ্যে আরএফ অন্তর্ভুক্ত রয়েছে, পয়েন্ট টু পয়েন্ট (পিটিপি) এবং ওটিডিআর মনিটরিং। এটি আইটিইউ-টি জি এর সাথে সামঞ্জস্যপূর্ণ।984.5.
উচ্চ মানের উপাদানগুলি পুরো বর্ণালী পরিসরে এক্সডাব্লুডিএম / এক্সপিওএন মাল্টিপ্লেক্সারগুলির খুব উচ্চ অপারেশন স্থিতিশীলতা এবং নিখুঁত তাপ স্থিতিশীলতা নিশ্চিত করে। GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedপ্রিমিয়াম অপটিক্যাল উপাদান এবং উচ্চমানের সংযোগ সুপার পারফরম্যান্স, সর্বনিম্ন ক্ষতি এবং শক্তিশালী নেটওয়ার্ক নির্ভরযোগ্যতা নিশ্চিত করে।
|
বৈশিষ্ট্য নিম্ন সন্নিবেশ ক্ষতি উচ্চ চ্যানেল বিচ্ছিন্নতা RoHS সম্মতি কাস্টমাইজড কার্যকারিতা সহ উপলব্ধ |
অ্যাপ্লিকেশন ডাব্লুডিএম সিস্টেম পন সিস্টেম FTTH অ্যাক্সেস নেটওয়ার্ক অপটিক্যাল টেলিযোগাযোগ নেটওয়ার্ক |
কো-এক্সিস্ট্যান্স এলিমেট (সিইএক্স) মাল্টিপ্লেক্সারের তরঙ্গদৈর্ঘ্য
| প্রোটোকল/পরিষেবা | তরঙ্গদৈর্ঘ্য |
| জি-পোন ব্যান্ড | ১২৯০-১৩৩০, ১৪৮০-১৫০০nm |
| এক্সজিএস-পোন ব্যান্ড | ১২৬০-১২৮০, ১৫৭৫-১৫৮০nm |
| এনজি-পিওএন২ ব্যান্ড | ১৫২৪-১৫৪৪, ১৫৯৬-১৬২৫ |
| আরএফ ভিডিও ব্যান্ড | ১৫৪০-১৫৬৫nm |
| PtP WDM-PON ব্যান্ড | ১৬১০-১৬২৫nm |
| ওটিডিআর মনিটর ব্যান্ড | ১৬৪০-১৬৬০nm |
স্পেসিফিকেশন
| সিইএক্স মাল্টিপ্লেক্সার | প্রোটোকল/পরিষেবা | স্পেকট্রাল রেঞ্জ | সর্বাধিক সন্নিবেশ হ্রাস | বিচ্ছিন্নতা |
| CEx01 | GPON | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এন জি এ | 1260-1280 & 1572-1650nm | 1.0 ডিবি | ≥16dB | |
| CEx02 | GPON | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এক্সজিএস-পোন | 1260-1280 & 1575-1580nm | 1.১ ডিবি | ≥30dB | |
| CEx03 | GPON | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এক্সজিএস-পোন | 1260-1280 & 1575-1580nm | 1.১ ডিবি | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ডিবি | ≥16dB | |
| CEx04 | GPON | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এক্সজিএস-পোন | 1260-1280 & 1575-1580nm | 1.১ ডিবি | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ডিবি | ≥25dB | |
| CEx05 | GPON | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এক্সজিএস-পোন | 1260-1280 & 1575-1580nm | 1.১ ডিবি | ≥30dB | |
| আরএফ ভিডিও | ১৫৪০-১৫৬৫nm | 1.4 ডিবি | ≥30dB | |
| CEx06 | GPON | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এক্সজিএস-পোন | 1260-1280 & 1575-1580nm | 1.১ ডিবি | ≥30dB | |
| আরএফ ভিডিও | ১৫৪০-১৫৬৫nm | 1.7 ডিবি | ≥30dB | |
| OTDR মনিটর | ১৬৪০-১৬৬০nm | 1.4 ডিবি | ≥30dB | |
| CEx07 | জি-পোন | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এক্সজিএস-পোন | 1260-1280 & 1575-1580nm | 1.১ ডিবি | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ডিবি | ≥25dB | |
| আরএফ ভিডিও | ১৫৪০-১৫৬৫nm | 2.0 ডিবি | ≥30dB | |
| PtP WDM-PON | ১৬১০-১৬২৫nm | 1.7 ডিবি | ≥30dB | |
| CEx08 | জি-পোন | 1290-1330 & 1480-1500nm | 0.8 ডিবি | ≥30dB |
| এক্সজিএস-পোন | 1260-1280 & 1575-1580nm | 1.১ ডিবি | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4 ডিবি | ≥25dB | |
| OTDR মনিটর | ১৬৪০-১৬৬০nm | 1.7 ডিবি | ≥30dB | |
| PtP WDM-PON | ১৬১০-১৬২৫nm | 2.0 ডিবি | ≥30dB | |
| আরএফ ভিডিও | ১৫৪০-১৫৬৫nm | 2.3 ডিবি | ≥30dB |
দ্রষ্টব্যঃ কাস্টমাইজড স্পেসিফিকেশন পাওয়া যায়।
উপরের স্পেসিফিকেশনে সংযোগকারী হ্রাস অন্তর্ভুক্ত নয়।
অন্যান্য স্পেসিফিকেশন
| প্যারামিটার | ইউনিট | মূল্য |
| পিডিএল | ডিবি | ≤০2 |
| নির্দেশিকা | ডিবি | ≥৫০ |
| রিটার্ন লস | ডিবি | ≥৫০ |
| অপারেটিং তাপমাত্রা | °C | -১০ ~ +৭০ |
| সংরক্ষণ তাপমাত্রা | °C | -৪০~+৮৫ |
| অপটিক্যাল পাওয়ার | এম ডাব্লু | 300 |
| ফাইবারের ধরন | / | কর্নিং আল্ট্রা ফাইবার (G657.A1) |
অর্ডার সংক্রান্ত তথ্য
| মডেল | কনফিগারেশন | প্যাকেজের ধরন | ক্যাবলের ধরন | ফাইবারের দৈর্ঘ্য | সংযোগকারী |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=নির্দিষ্ট করুন |
1=1 ইউনিট কম্বো 2=2 ইউনিট কম্বো 3=3 ইউনিট কম্বো 4=4 ইউনিট কম্বো S=নির্দিষ্ট করুন |
A0=ABS বক্স 80x60x12mm A1=ABS বক্স 100x80x10mm A2=ABS বক্স 120x80x18mm A3=ABS বক্স 140x115x15mm L1=LGX 129*29*130mm L2=LGX ইনপুট ২-স্লট র্যাক L4=LGX ইনপুট 4slot Rack মধ্যে R1=19" 1 ইউ র্যাক R2=2স্লট 19′′1U র্যাক R4=4slot 19′′1U র্যাক এক্স=কাস্টমাইজড
|
00=কোনও 09=900um লস টিউব |
00=কোনও 05=0.5m ১০=১.০ মিটার |
00=কোনও LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=নির্দিষ্ট করুন |

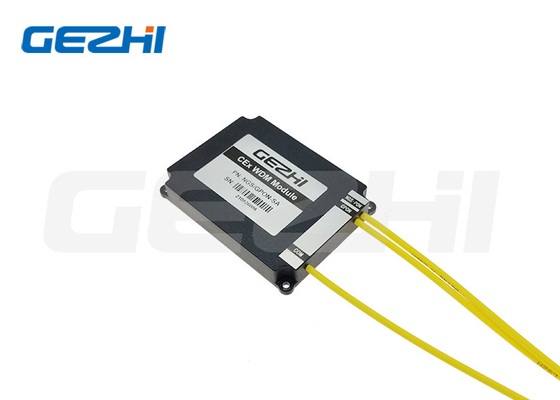

সিইএক্স মাল্টিপ্লেক্সার মডিউল এবিএস বক্স প্যাকেজ
সিইএক্স মাল্টিপ্লেক্সার মডিউল র্যাকমাউন্ট প্যাকেজ
|
|
