| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | সিডাব্লুডিএম ওএডিএম |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

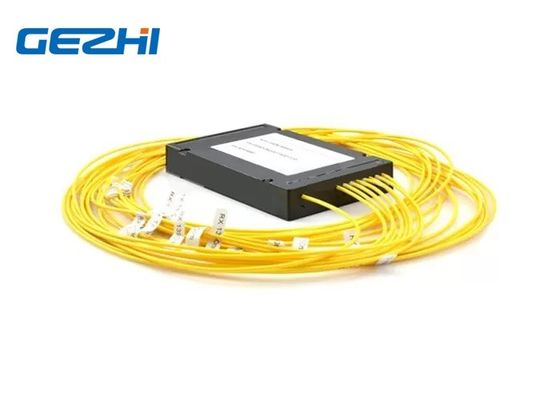

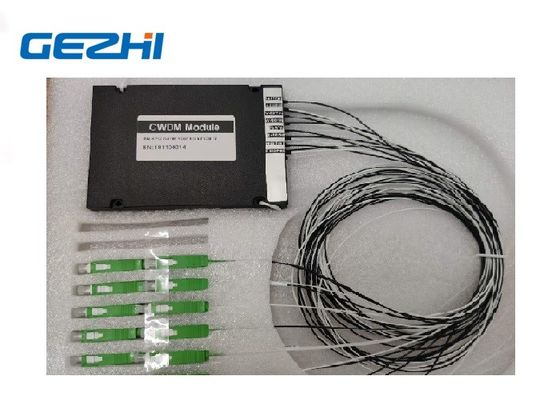

1 চ্যানেল ডুয়াল ফাইবার সিডাব্লুডিএম ওএডিএম পূর্ব এবং পশ্চিম অপটিক্যাল অ্যাড এবং ড্রপ মাল্টিপ্লেক্সার
আপনাকে আপনার ফাইবার নেটওয়ার্কগুলি থেকে আরও বেশি কিছু পেতে সহায়তা করার জন্য GEZHI সমস্ত অফার করে।সিডাব্লুডিএম অপটিক্যাল অ্যাড / ড্রপ মাল্টিপ্লেক্সার (ওএডিএম) সহ।একটি অপটিকাল অ্যাড এবং ড্রপ মাল্টিপ্লেক্সার একটি অপটিক্যাল ট্রান্সমিশন ফাইবারের সাথে তরঙ্গদৈর্ঘ্যের চ্যানেলগুলিকে একত্রিত করে।আমাদের সিডাব্লুডিএম ওএডিএমগুলি ডাব্লুডিএম সিস্টেমগুলিতে ফাইবার অপটিক সিগন্যালগুলি বেছে নেওয়ার জন্য, সিডাব্লুডিএম স্ট্রিম থেকে পৃথক বা তরঙ্গদৈর্ঘ্য চ্যানেলের সেটগুলিকে নির্বাচিতভাবে যুক্ত এবং ছাড়ার জন্য ব্যবহৃত হয়।উভয়ই ট্র্যাফিকের পরিমাণ এবং আপনি প্রেরণ করতে চান এমন ডেটার ধরণের ক্ষেত্রে আপনাকে আরও নমনীয়তা দেয়।
সিডব্লিউডিএম ওএডিএম মাল্টিপ্লেক্সার মডিউলগুলি সাধারণ প্লাগেবল ইন্টারফেস সহ নতুন নেটওয়ার্কগুলিতে সিডাব্লুডিএম চ্যানেলগুলি যুক্ত করতে এবং ড্রপ করতে।
সিডাব্লুডিএম ওএডিএম মডিউলগুলি একতরফা (পূর্ব বা পশ্চিম) এবং দ্বৈত পার্শ্বযুক্ত (পূর্ব এবং পশ্চিম) কনফিগারেশনে চারটি তরঙ্গদৈর্ঘ্য সমর্থন করে।প্রতিটি সিডব্লিউডিএম OADM তরঙ্গদৈর্ঘ্য ব্যবহার করে যা ITU-T G.694.2 CWDM গ্রিডের মান 20nm ব্যবধানের সাথে 1270nm থেকে 1610nm পর্যন্ত পড়ে।
বৈশিষ্ট্য
সিডাব্লুডিএম গ্রিড
নিম্ন সন্নিবেশ ক্ষতি
ওয়াইড পাস ব্যান্ড
উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা
উচ্চ চ্যানেল বিচ্ছিন্নতা
ইপোক্সি ফ্রি অপটিক্যাল পাথ
অ্যাপ্লিকেশন
মেট্রো / অ্যাক্সেস নেটওয়ার্কসমূহ
সিডাব্লুডিএম চ্যানেল অ্যাড / ড্রপ
সিএটিভি ফাইবারোপটিক সিস্টেম
সবিস্তার বিবরণী
|
স্থিতিমাপ |
একক |
1CH CWDM OADM | ||
| যোগ | ড্রপ | |||
| চ্যানেল তরঙ্গদৈর্ঘ্য | NM | 1270 ~ 1610nm | ||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য সঠিকতা |
NM | ± 0.5 | ||
| চ্যানেল ব্যবধান | NM | 20 | ||
|
চ্যানেল পাসব্যান্ড (@ -0.5dB ব্যান্ডউইথ |
NM | > 13 | ||
| সন্নিবেশ ক্ষতি | ডেসিবেল | 0.9 | 0.9 | |
| চ্যানেল রিপল | ডেসিবেল | 0.3 | ||
|
আলাদা করা |
সংলগ্ন | ডেসিবেল | > 30 | |
| অ সংলগ্ন | ডেসিবেল | > 40 | ||
|
জড়তা ক্ষতি তাপমাত্রা সংবেদনশীলতা |
ডিবি / ℃ |
<0.005 |
||
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা নাড়াচাড়া |
NM / ℃ |
<0.002 | ||
|
পোলারাইজেশন নির্ভরশীল ক্ষতি |
ডেসিবেল | <0.1 | ||
|
মেরুকরণ মোড বিচ্ছুরণ |
ডেসিবেল | <0.1 | ||
| Directivity | ডেসিবেল | > 50 | ||
| রিটার্ন লস | ডেসিবেল | > 45 | ||
| সর্বাধিক পাওয়ার হ্যান্ডলিং | মেগাওয়াট | 300 | ||
| তাপমাত্রা পছন্দ করা | ℃ | -5 ~ + + 75 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ 85 | ||
| প্যাকেজ মাত্রা | মিমি | L100x80x10 | ||
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোগকারী সঙ্গে নির্দিষ্ট
অঙ্কন
একটি চ্যানেল সিডব্লিউডিএম দুটি ফাইবারের উপর দ্বি-দিকনির্দেশক ডেটা সংক্রমণের জন্য ইএসটি এবং ওয়েস্টের জন্য মাল্টিপ্লেক্সার যুক্ত এবং ড্রপ করে।

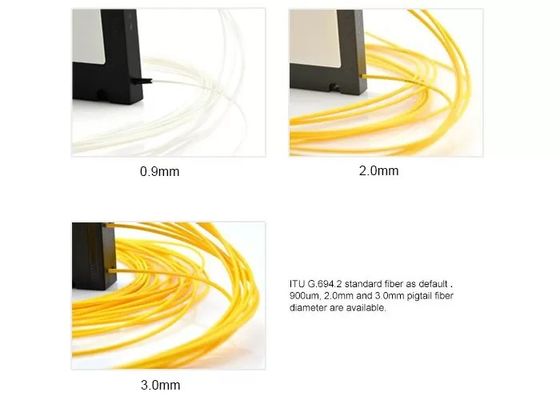

কাস্টমাইজড সংযোগকারী
|
সংযোগকারী প্রকার বিভিন্ন পরিস্থিতিতে আপনার বিভিন্ন প্রয়োজন মেটাতে বিভিন্ন সংযোগকারী, এলসি / এসসি / এফসি উপলব্ধ।
|
পোলিশ প্রকার ইউপিসি ডিজিটাল সিগন্যাল পরিবহনের জন্য ডিজাইন করা হয়েছে।আরএফ ভিডিও সংকেত পরিবহন এবং এফটিটিএক্স অ্যাপ্লিকেশনগুলির জন্য এপিসি পছন্দ করা হয়। |
|
|
টেস্ট ডেটাস
|
|
