| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2 অপটিকাল সুইচগুলি |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

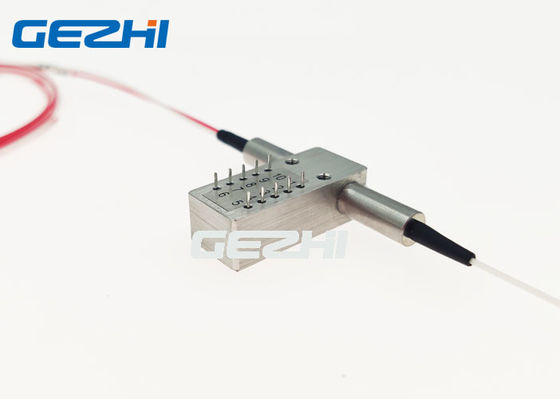

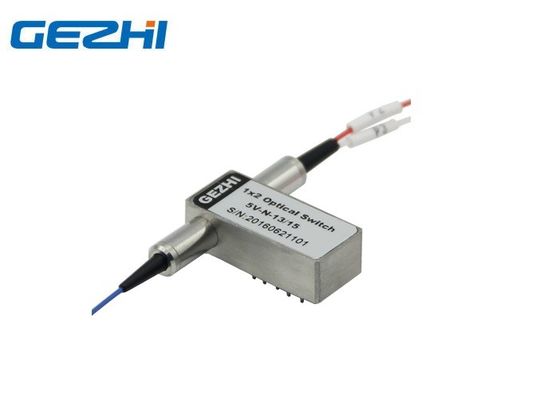

একক 1x2 নন-ল্যাচিং ফাইবার অপটিক্যাল সুইচগুলি 1310 / 1550nm ফাইবার অপটিকাল স্যুইচ
একক 1x2 অপটিকাল সুইচটি 3 ফাইবার এবং 2 টি স্টেটাসহ একটি স্ট্যান্ডার্ড 1x2 কনফিগারেশন।GEZHI ফাইবার অপটিক স্যুইচ একটি নির্বাচিত আউটপুট ফাইবারে ইনকামিং অপটিক্যাল সিগন্যালকে পুনর্নির্দেশের মাধ্যমে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি যান্ত্রিক কনফিগারেশন ব্যবহার করে অর্জন করা হয় এবং বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় করা হয়।
বৈশিষ্ট্য
পিসিবি মাউন্টেবল
নিম্ন সন্নিবেশ ক্ষতি
সবচেয়ে ছোট আকার
দ্রুত স্যুইচিং গতি
একক মোড / মাল্টি মোডে উপলব্ধ
শিল্প প্রকার উপলব্ধ
অ্যাপ্লিকেশন
অপটিকাল নেটওয়ার্ক নিরীক্ষণ
অপটিকাল নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার
তরঙ্গদৈর্ঘ্য রাউটার
গবেষণা ও উন্নয়ন
পুনরায় কনফিগারযোগ্য অ্যাড / ড্রপ মাল্টিপ্লেক্সারগুলি
সংক্রমণ সরঞ্জাম সুরক্ষা
সবিস্তার বিবরণী
|
পরামিতি |
GZ-FSW -1 × 2 | ||
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | NM | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| অপারেটিং ওয়েভলেন্থ | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| সন্নিবেশ ক্ষতি | ডেসিবেল | প্রকার: 0.8 সর্বোচ্চ: 1.2 | প্রকার: 0.5 ম্যাক্স: 1.0 |
| রিটার্ন লস | ডেসিবেল | এমএম 30 এসএম 50 | |
| Crosstalk | ডেসিবেল | এমএম 35 এসএম 55 | |
| PDL | ডেসিবেল | ≤0.05 | |
| WDL | ডেসিবেল | ≤0.25 | |
| TDL | ডেসিবেল | ≤0.25 | |
| repeatability | ডেসিবেল | ≤ ± 0.02 | |
|
বিদ্যুৎ সরবরাহ |
ভী | 3.0 বা 5.0 | |
| জীবনকাল | সময় | ≥107 | |
| স্যুইচ সময় | মাইক্রোসফট | ≤8 | |
| সংক্রমণ শক্তি | মেগাওয়াট | ≤500 | |
| অপারেটিং তাপমাত্রা | ℃ | -20 ~ + + 80 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40 ~ + + 85 | |
| ওজন | ছ | 16 | |
| মাত্রা | মিমি | (ঠ) 27 × (ওয়াট) 12.0 × (এইচ) 8.2 | |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন।
অপটিকাল রুট
| স্থিতি এক | স্থিতি দুই |
|
|
|
পিনের
| আদর্শ | পিন | বৈদ্যুতিক ড্রাইভ | স্থিতি সংবেদক | ||||||
| 1 × 2 | চ্যানেল | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| সুরক্ষিত রাখেন | হল P1-P2 এর | - | - | GND | ভী + + | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-P3 | ভী + + | GND | - | - | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
| অ সুরক্ষিত রাখেন | হল P1-P2 এর | - | - | - | - | ঘনিষ্ঠ | খোলা | খোলা | ঘনিষ্ঠ |
| হল P1-P3 | ভী + + | - | - | GND | খোলা | ঘনিষ্ঠ | ঘনিষ্ঠ | খোলা | |
1x2 অপটিকাল স্যুইচ অর্ডার সম্পর্কিত তথ্য
GZ-FSW-1x2-XXX-XXX-XXX-XX
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরণ | নিয়ন্ত্রণ মডেল | ফাইবার প্রকার | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
|
এস = এস এম এম = এম এম |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা |
3 = 3V 5 = 5V |
এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা |
1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = এলপি / এপিসি এক্স = অন্যরা |
