| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-FSW-1x32 |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
1x32 স্টিপার মোটর অপটিকাল দ্বি-দিকনির্দেশক অপ্টো-মেকানিকাল স্যুইচ করে
GEZHI এর 1x32 অপ্টো-মেকানিকাল সুইচগুলি নির্ভরযোগ্যভাবে এবং পুনরাবৃত্তভাবে একে অপরের সাথে সংযোগ স্থাপনের জন্য একটি উচ্চ রেজোলিউশন স্টিপার মোটর ব্যবহার করে।এছাড়াও, 1x32 স্টিপার মোটর অপটিকাল সুইচগুলি দ্বি-দিকনির্দেশক এবং 1xN বা Nx1 দিক উভয়ই ব্যবহার করা যেতে পারে।এটি মাল্টি-চ্যানেল ফাইবার অপটিক লাইট পাথ স্যুইচিং উপলব্ধি করতে পারে।1x32 স্টিপার মোটর অপটিক্যাল সুইচ দ্বি-দিকনির্দেশক অপ্টো-মেকানিকাল সুইচটি ড্রাইভ সার্কিট ব্রেকডাউন স্ব-চেকিং ফাংশন সহ ডিজাইনের মডুলারাইজড।এটি মাল্টি লাইট সোর্স / ডিটেক্টর সিলেকশন, মাল্টি-চ্যানেল ফাইবার মনিটরিং এবং অপটিকাল ফাইবার ট্রান্সমিশন সিস্টেমে অপটিক্যাল ফাইবার পাথ সুরক্ষা ইত্যাদির জন্য ব্যবহৃত হয়।
বৈশিষ্ট্য
কম ক্ষতি এবং উচ্চ নির্ভরযোগ্যতা
মডুলারাইজড ডিজাইন
সমান্তরাল ইন্টারফেস (টিটিএল)
ড্রাইভ সার্কিট ব্রেকডাউন স্ব-পরীক্ষার ফাংশন
অ্যাপ্লিকেশন
রিং নেটওয়ার্ক
মাল্টি লাইট উত্স
সনাক্তকারী নির্বাচন
ফাইবার, অপটিক্যাল উপাদানগুলির পরীক্ষা করা
অপটিকাল ফাইবার পাথ সুরক্ষা
অপটিকাল নেটওয়ার্কে দূরবর্তী পর্যবেক্ষণ
সবিস্তার বিবরণী
| স্থিতিমাপ | প্যারামিটারের মান |
| মডেল | GZ-FSW-1X32 |
| সন্নিবেশ ক্ষতি | ≤0.8 ডিবি |
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | 1260 ~ 1650 এনএম |
| পরীক্ষার তরঙ্গদৈর্ঘ্য | 1310/1550 এনএম |
| ফাইবার প্রকার | এসএম, 9/125 ম (এসএমএফ -২৮) |
| রিটার্ন লস | .50 ডিবি |
| Crosstalk | D 70 ডিবি |
| PDL | ≤0.05 ডিবি |
| WDL | ≤0.25 ডিবি |
| TDL | ≤0.25 ডিবি |
| repeatability | ≤0.02 ডিবি |
| জীবনকাল | > 107 |
| স্যুইচিং সময় | ≤8 এমএস (সংলগ্ন চ্যানেল) |
| অপটিক শক্তি | ≤500 মেগাওয়াট |
| সংযোগকারী | এফসি / পিসি |
| নিয়ন্ত্রণ মোড | TTL এর |
| ওয়ার্কিং পাওয়ার সাপ্লাই | 5 ভি / 500 এমএ |
| পণ্য ঝলক | 135 x 64 x 46 |
| অপারেটিং তাপমাত্রা | -20 ℃ থেকে +70 ℃ |
| অপারেটিং তাপমাত্রা | -40 ℃ থেকে +85 ℃ |
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।
GEZHI এর 1x32 স্টেপার মোটর অপটিকাল স্যুইচগুলি ফাইবার সুইচ প্রযুক্তির একটি সরাসরি ফাইবার যা একটি ফাইবারের অন্য দিকে ফিজিক্যাল পয়েন্ট করে পরিচালনা করে।নির্বাচিত আউটপুট ফাইবারগুলিতে সাধারণ ফাইবার (গুলি) সুনির্দিষ্টভাবে ঘোরানো এবং নির্দেশ করতে এটি একটি উচ্চ রেজোলিউশন স্টেপার মোটর ব্যবহার করে সম্পন্ন হয়।
পিন বিশেষ উল্লেখ
| ডিবি -15 পুরুষ সংযোজক | |||
| পিন নং | আই / ও | সংকেত | বিবরণ |
| 2 | ইনপুট | D0 |
ডি 0 ~ ডি 5 চ্যানেল নির্বাচন বিট0 ~ বিট 5, ডি 0 কম, ডি 5 উচ্চ |
| 3 | ইনপুট | D1 | |
| 4 | ইনপুট | D2 গ্রাহকের | |
| 5 | ইনপুট | থেকে D3 | |
| 6 | ইনপুট | D4 | |
|
11 |
ইনপুট |
রিসেট |
টিটিএল, চ্যানেল 0. নিম্ন স্তরের পুনরায় সেট করুন উচ্চ স্তরের অর্থ চ্যানেল নির্বাচন বিট কার্যকর। |
| 7 | আউট | প্রস্তুত | টিটিএল, প্রস্তুত (উচ্চ = প্রস্তুত নয়, কম = প্রস্তুত) |
| 8 | আউট | ত্রুটি | টিটিএল, ত্রুটি বা ব্যর্থতা (উচ্চ = ত্রুটি, নিম্ন = ত্রুটি নেই) |
| 1,9 | ক্ষমতা | GND | স্থল |
| 12 | ক্ষমতা | VCC1 | 5.0 ± 5% ভিডিসি মোটর পাওয়ার সাপ্লাই (সর্বাধিক 500 এমএ) |
| 15 | ক্ষমতা | VCC2 | 5.0 ± 5% ভিডিসি সার্কিট পাওয়ার সাপ্লাই (সর্বাধিক 50 এমএ) |
| 4,6,7,8,10,13,14 | এনসি | এনসি | কর্মখালি |

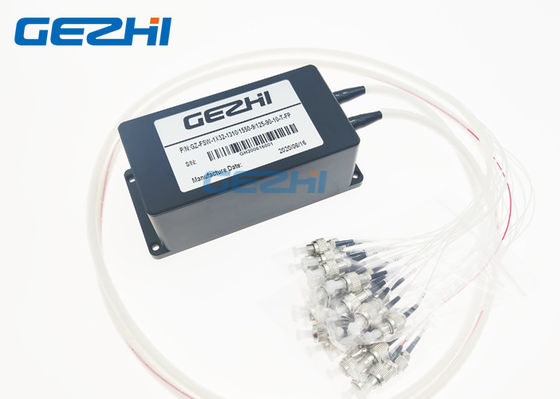

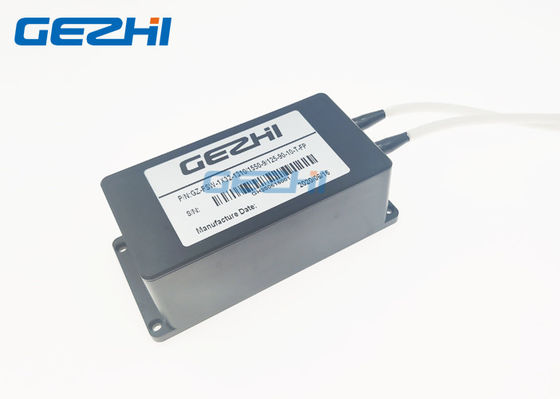

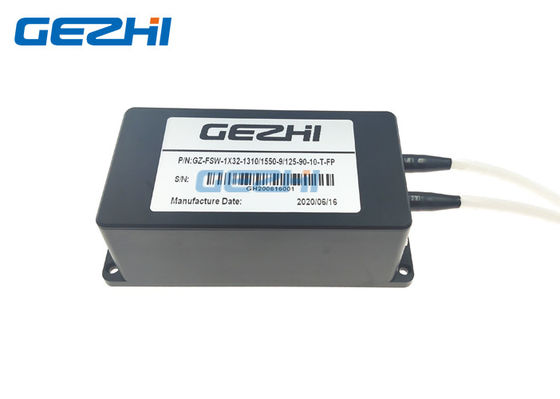

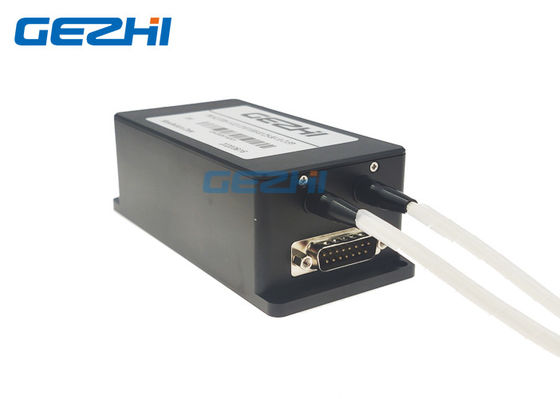

1x32 অপটিকাল স্যুইচ ছবি
|
