| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | FWDM ডিভাইস |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

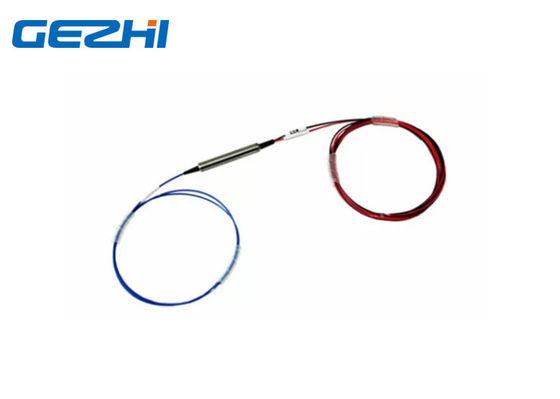

3port T1625nm R1310 / 1490 / 1550nm FWDM ফাইবার অপটিক্যাল উপাদান
GEZHI 3port FWDM ফাইবার অপটিক্যাল উপাদানগুলি টি 1625nm আর 1310 এবং 1490 এবং 1550nmnm দিয়ে পাতলা ফিল্টার ফিল্টার প্রযুক্তির উপর ভিত্তি করে।ডিভাইসে নিম্ন সন্নিবেশ ক্ষতি, ইপোক্সি মুক্ত অপটিক্যাল পাথ, উচ্চ বিলুপ্তির অনুপাত, উচ্চ নির্ভরযোগ্যতা এবং উচ্চ স্থায়িত্ব বৈশিষ্ট্য রয়েছে।
বৈশিষ্ট্য
পাস (সংক্রমণ) চ্যানেল: 1625nm
প্রতিবিম্ব চ্যানেল: 1310nm এবং 1490nm এবং 1550nm
টেলকর্ডিয়া জিআর 1221, রোএইচএস অনুগত
অপটিক্যাল পাথ ইপোক্সি মুক্ত এবং দুর্দান্ত তাপ স্থায়িত্ব
অ্যাপ্লিকেশন
FTTH
অপটিকাল পরিবর্ধক
সিএটিভি নেটওয়ার্ক
ডাব্লুডিএম সিস্টেম
সবিস্তার বিবরণী
| পরামিতি | একক | FWDM ডিভাইস | ||
| অপারেটিং ওয়েভলেন্থ টি: সংক্রমণ তরঙ্গদৈর্ঘ্য আর: প্রতিবিম্ব তরঙ্গদৈর্ঘ্য 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
NM | |||
| 1 | টি 1625 আর 1310/1490/1550 | |||
| সন্নিবেশ ক্ষতি | ডেসিবেল | সংক্রমণ: .6 0.6 | ||
| প্রতিবিম্ব: .4 0.4 | ||||
| সংক্রমণ চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | 30 ডলার | ||
| প্রতিচ্ছবি চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | ≥ 17 | ||
| PDL | ডেসিবেল | । 0.1 | ||
| তরঙ্গদৈর্ঘ্য তাপ স্থায়িত্ব | NM / ℃ | ≤ 0.003 | ||
| সন্নিবেশ হ্রাস তাপ স্থায়িত্ব | ডিবি / ℃ | ≤ 0.005 | ||
| রিটার্ন ক্ষতি | ডেসিবেল | 45 ডলার | ||
| অপটিক্যাল শক্তি | মেগাওয়াট | । 500 | ||
| অপারেটিং তাপমাত্রা | ℃ | -10। +70 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40। +85 | ||
| আপেক্ষিক আদ্রতা | % | 5 ~ 95 | ||
| মাত্রা | মিমি | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ। 2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন। |
||||
ছবি এ টি 13 / আর 15, টি 14 / আর 1315, টি 1415 / আর 13 এফটিটিএক্স ফিল্টার ডাব্লুডিএম
ছবি খ T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX ফিল্টার WDM এর জন্য
তথ্য বিন্যাস:
| একজন | বি | সি | ডি | ই |
| তরঙ্গদৈর্ঘ্য | টিউব টাইপ | ফাইবার দৈর্ঘ্য (সংযোজক অন্তর্ভুক্ত) |
সংযোগকারী | মাত্রা |
|
টি 15 আর 13/14 = টি 1550 আর 1310/1490 T14R13 / 15 = T1490 আর 1310/1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 এক্স = অন্যরা |
25 = 250um 90 = 900um 20: 2000 ম 30 = 3000um এক্স = অন্যরা |
05 = 0.5 মি দূরে ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 মি ± 0.05m এক্স = অন্যান্য |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = জলজ পালন / এপিসি এক্স = অন্যরা |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm এক্স = কাস্টমাইজ করা |
|
|
