1x32 এসএম অপটিকাল ফাইবার স্যুইচ

1x32 এসএম অপটিকাল ফাইবার স্যুইচ

ব্র্যান্ড নাম:	GEZHI or OEM
মডেল নম্বর:	1x32 অপটিকাল ফাইবার স্যুইচ
MOQ.:	1pc
মূল্য:	আলোচনাযোগ্য
Delivery Time:	2-7 কাজের দিন
অর্থ প্রদানের শর্তাবলী:	টি / টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

CE RoHS ISO9001

পণ্যের নাম:

1x32 অপটিকাল ফাইবার স্যুইচ

তরঙ্গদৈর্ঘ্য:

1310 & 1550nm

ইন্টারফেস:

TTL এর

অপটিক্যাল শক্তি:

500 মেগাওয়াট

সংযোগকারী:

এফসি / এপিসি সবুজ

আবেদন:

রিং নেটওয়ার্ক

প্যাকেজিং বিবরণ:

প্লাস্টিকের বাক্স সহ একটি ফোমে 2 পিসি

যোগানের ক্ষমতা:

60000 পিসি প্রতি মাসে

বিশেষভাবে তুলে ধরা:

1x32 ফাইবার অপটিক্যাল মডিউল

1550nm ফাইবার অপটিকাল সুইচ

500 মিডব্লু ফাইবার অপটিকাল সরঞ্জাম

পণ্যের বর্ণনা

1x32 এসএম অপটিকাল ফাইবার স্যুইচ মডিউল টিটিএল ইন্টারফেস 1310 / 1550nm এফসি / পিসি

GEZHI 1x32 এসএম অপটিকাল ফাইবার স্যুইচ এক ধরণের হালকা পথ নিয়ন্ত্রণ সরঞ্জাম।এটি মাল্টি-চ্যানেল ফাইবার অপটিক লাইট পাথ স্যুইচিং উপলব্ধি করতে পারে।1x32 অপটিকাল ফাইবার স্যুইচটি ড্রাইভ সার্কিট ব্রেকডাউন স্ব-চেকিং ফাংশন সহ ডিজাইনের মডুলারাইজড।এটি মাল্টি লাইট সোর্স / ডিটেক্টর সিলেকশন, মাল্টি-চ্যানেল ফাইবার মনিটরিং এবং অপটিকাল ফাইবার ট্রান্সমিশন সিস্টেমে অপটিক্যাল ফাইবার পাথ সুরক্ষা ইত্যাদির জন্য ব্যবহৃত হয়।এছাড়াও, এটি বহিরঙ্গন তারের পরীক্ষা অপটিকাল ফাইবার এবং সম্পর্কিত উপাদান টেস্ট এবং মাল্টি-স্পট অপটিক্যাল সেন্সরগুলি পর্যবেক্ষণ সিস্টেমের জন্য অপটিকাল ফাইবার পরীক্ষা পদ্ধতিতেও ব্যবহৃত হয়।

GEZHI এছাড়াও 1x32 2x32 র্যাকমাউন্ট অপটিকাল সুইচ সরবরাহ করতে পারে, অবশ্যই, কাস্টমাইজড অপটিকাল সুইচ উপলব্ধ।

বৈশিষ্ট্য

কম ক্ষতি এবং উচ্চ নির্ভরযোগ্যতা

সমান্তরাল ইন্টারফেস (টিটিএল)

মডুলারাইজড ডিজাইন

ড্রাইভ সার্কিট ব্রেকডাউন স্ব-পরীক্ষার ফাংশন

অপটিক্যাল পথে ইপোক্সি মুক্ত

অ্যাপ্লিকেশন

রিং নেটওয়ার্ক

ফাইবার, অপটিক্যাল উপাদানগুলির পরীক্ষা করা
অপটিকাল নেটওয়ার্কে দূরবর্তী পর্যবেক্ষণ

সবিস্তার বিবরণী

স্থিতিমাপ	পিarameter মান
মডেল	OSW-1X32
সন্নিবেশ ক্ষতি	≤0.8 ডিবি
তরঙ্গদৈর্ঘ্য ব্যাপ্তি	1260 ~ 1650 এনএম
পরীক্ষার তরঙ্গদৈর্ঘ্য	1310/1550 এনএম
ফাইবার প্রকার	এসএম, 9/125 ম (এসএমএফ -২৮)
রিটার্ন লস	.50 ডিবি
Crosstalk	D 70 ডিবি
PDL	≤0.05 ডিবি
WDL	≤0.25 ডিবি
TDL	≤0.25 ডিবি
repeatability	≤0.02 ডিবি
জীবনকাল	> 10⁷
স্যুইচিং সময়	≤8 এমএস (সংলগ্ন চ্যানেল)
অপটিক শক্তি	≤500 মেগাওয়াট
সংযোগকারী	এফসি / পিসি
নিয়ন্ত্রণ মোড	TTL এর
ওয়ার্কিং পাওয়ার সাপ্লাই	5 ভি / 500 এমএ
পণ্য ঝলক	135 x 64 x 46
অপারেটিং তাপমাত্রা	-20 ℃ থেকে +70 ℃
অপারেটিং তাপমাত্রা	-40 ℃ থেকে +85 ℃

দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ।

পিন বিশেষ উল্লেখ

ডিবি -15 পুরুষ সংযোজক
পিন নং	আই / ও	সংকেত	বিবরণ
2	ইনপুট	D0	ডি 0 ~ ডি 5 চ্যানেল নির্বাচন বিট0 ~ বিট 5, ডি 0 কম, ডি 5 উচ্চ
3	ইনপুট	D1
4	ইনপুট	D2 গ্রাহকের
5	ইনপুট	থেকে D3
6	ইনপুট	D4
11	ইনপুট	রিসেট	টিটিএল, চ্যানেল 0. নিম্ন স্তরের পুনরায় সেট করুন উচ্চ স্তরের অর্থ চ্যানেল নির্বাচন বিট কার্যকর।
7	আউট	প্রস্তুত	টিটিএল, প্রস্তুত (উচ্চ = প্রস্তুত নয়, কম = প্রস্তুত)
8	আউট	ত্রুটি	টিটিএল, ত্রুটি বা ব্যর্থতা (উচ্চ = ত্রুটি, নিম্ন = ত্রুটি নেই)
1,9	ক্ষমতা	GND	স্থল
12	ক্ষমতা	VCC1	5.0 ± 5% ভিডিসি মোটর পাওয়ার সাপ্লাই (সর্বাধিক 500 এমএ)
15	ক্ষমতা	VCC2	5.0 ± 5% ভিডিসি সার্কিট পাওয়ার সাপ্লাই (সর্বাধিক 50 এমএ)
4,6,7,8,10,13,14	এনসি	এনসি	কর্মখালি

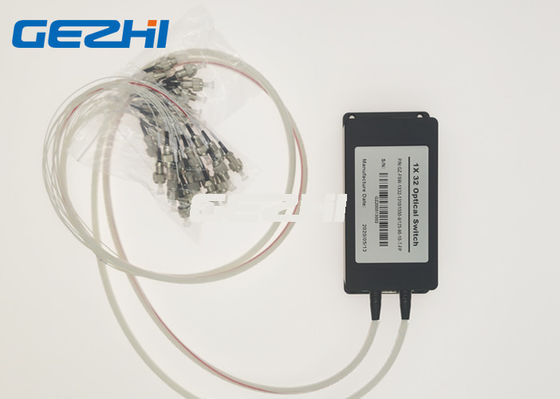

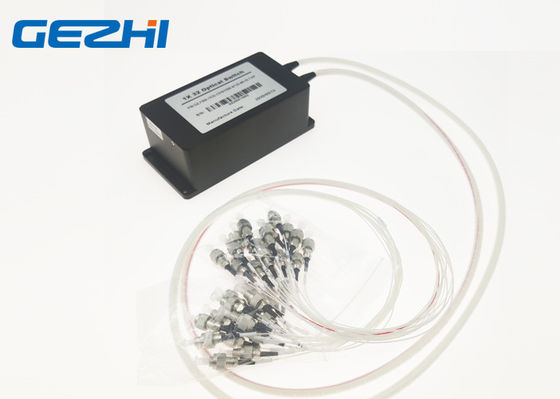

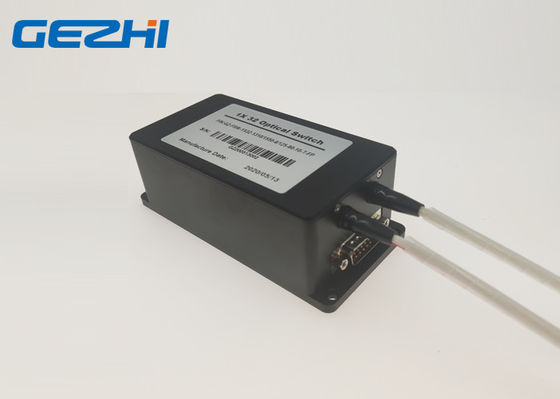

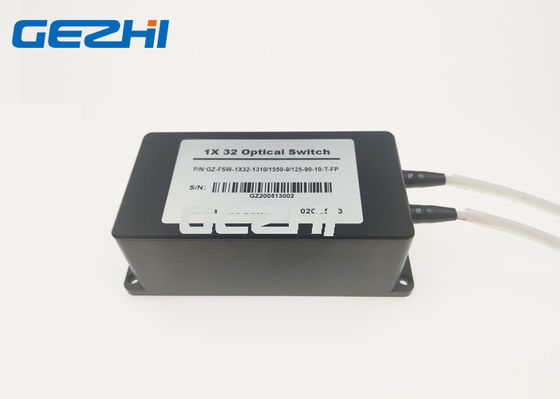

1x32 অপটিকাল স্যুইচ ছবি
