| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2-FWDM |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

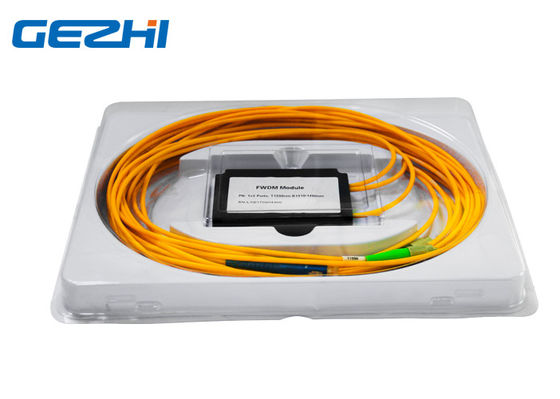

1x2 বন্দরগুলি এফডাব্লুডিএম মডিউল ট্রান্সমিশন 1550nm রিফ্লিকেশন 1310 এবং 1490nm
GEZHI এর 1x2 পোর্টস এফটিটিএক্স ফিল্টার ডাব্লুডিএম মডিউল ব্যাপকভাবে রমন এমপ্লিফায়ার্স, ইডিএফএ, ফাইবার অপটিক্স উপকরণ এবং ডাব্লুডিএম নেটওয়ার্কগুলিতে ব্যবহৃত হয়।এটি পাতলা ফিল্টার ফিল্টার (টিএফএফ) প্রযুক্তির উপর ভিত্তি করে।ডিভাইসটি বিস্তৃত তরঙ্গ দৈর্ঘ্যের ব্যাপ্তিতে বিভিন্ন তরঙ্গদৈর্ঘ্যে সংকেত (1310/1490 / 1550nm) একত্রিত করে বা পৃথক করে।1x2 পোর্টস এফডাব্লুডিএম মডিউল দ্বিপাক্ষিক যোগাযোগ অর্জনের জন্য একটি একক ফাইবারের ক্ষমতা বাড়িয়ে তুলতে পারে, যাতে অপটিক্যাল নেটওয়ার্ক সম্প্রসারণ এবং আপগ্রেডে ব্যাপকভাবে ব্যবহৃত হয় বা নতুন বিস্তৃত ব্যবসা প্রবর্তন করা যায় ইত্যাদি।
GEZHI 1x2 পোর্টগুলি এফডাব্লুডিএম মডিউল সরবরাহ করে যা আপনার বিশেষ অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট তরঙ্গদৈর্ঘ্য ব্যান্ডগুলিতে কাস্টমাইজ করা হয়।আপনারা জানেন যে, জিপন সিস্টেম নিজেই 1310/1490 এ কাজ করে, সুতরাং এখানে সিএটিভি সিগন্যালটি 1550nm ব্যবহার করে একই ফাইবারের মাধ্যমে সরবরাহ করা হয়, এবং জিজিহির 1x2 পোর্টস এফডাব্লুডিএম মডিউল এমন একটি জায়গা যেখানে এই সমস্তটির "মিশ্র" রয়েছে।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
লো পিডিএল
অপটিক্যাল পাথ ইপোক্সি মুক্ত
উচ্চ চ্যানেল বিচ্ছিন্নতা
প্রশস্ত অপারেটিং তরঙ্গ দৈর্ঘ্যের ব্যাপ্তি
চমৎকার পরিবেশগত স্থিতিশীলতা
মেলামেশা টেলকর্ডিয়া
অ্যাপ্লিকেশন
অপটিকাল ফাইবার যোগাযোগ ব্যবস্থা
কেবল টিভি
ডাব্লুডিএম সিস্টেম
ইডিএফএ, এম্প্লিফায়ার ইত্যাদি
ফাইবার লেজার
সবিস্তার বিবরণী
| পরামিতি | একক | FWDM ডিভাইস | ||
| অপারেটিং ওয়েভলেন্থ 1310 ± 50,1490 ± 10, 1550 ± 10 |
NM |
T1550 আর 1310/1490 |
||
| সন্নিবেশ ক্ষতি | ডেসিবেল | সংক্রমণ: .6 0.6 | ||
| প্রতিবিম্ব: .4 0.4 | ||||
| সংক্রমণ চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | 30 ডলার | ||
| প্রতিচ্ছবি চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | ≥ 17 | ||
| PDL | ডেসিবেল | । 0.1 | ||
| তরঙ্গদৈর্ঘ্য তাপ স্থায়িত্ব | NM / ℃ | ≤ 0.003 | ||
| সন্নিবেশ হ্রাস তাপ স্থায়িত্ব | ডিবি / ℃ | ≤ 0.005 | ||
| রিটার্ন ক্ষতি | ডেসিবেল | 45 ডলার | ||
| অপটিক্যাল শক্তি | মেগাওয়াট | । 500 | ||
| অপারেটিং তাপমাত্রা | ℃ | -10। +70 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40। +85 | ||
| আপেক্ষিক আদ্রতা | % | 5 ~ 95 | ||
| মাত্রা | মিমি | 100x80x10mm | ||
| দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ। 2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন। |
||||
তথ্য বিন্যাস:
| একজন | বি | সি | ডি | ই |
| তরঙ্গদৈর্ঘ্য | টিউব টাইপ | ফাইবার দৈর্ঘ্য (সংযোজক অন্তর্ভুক্ত) |
সংযোগকারী | মাত্রা |
|
টি 15 আর 13/14 = টি 1550 আর 1310/1490 T14R13 / 15 = T1490 আর 1310/1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 এক্স = অন্যরা |
25 = 250um 90 = 900um 20: 2000 ম 30 = 3000um এক্স = অন্যরা |
05 = 0.5 মি দূরে ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 মি ± 0.05m এক্স = অন্যান্য |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = জলজ পালন / এপিসি এক্স = অন্যরা |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm এক্স = কাস্টমাইজ করা |
1x2 পোর্টগুলি এফডাব্লুডিএম মডিউল
|
|
| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2-FWDM |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিংয়ের বিবরণ: | কাগজ বাক্স |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
1x2 বন্দরগুলি এফডাব্লুডিএম মডিউল ট্রান্সমিশন 1550nm রিফ্লিকেশন 1310 এবং 1490nm
GEZHI এর 1x2 পোর্টস এফটিটিএক্স ফিল্টার ডাব্লুডিএম মডিউল ব্যাপকভাবে রমন এমপ্লিফায়ার্স, ইডিএফএ, ফাইবার অপটিক্স উপকরণ এবং ডাব্লুডিএম নেটওয়ার্কগুলিতে ব্যবহৃত হয়।এটি পাতলা ফিল্টার ফিল্টার (টিএফএফ) প্রযুক্তির উপর ভিত্তি করে।ডিভাইসটি বিস্তৃত তরঙ্গ দৈর্ঘ্যের ব্যাপ্তিতে বিভিন্ন তরঙ্গদৈর্ঘ্যে সংকেত (1310/1490 / 1550nm) একত্রিত করে বা পৃথক করে।1x2 পোর্টস এফডাব্লুডিএম মডিউল দ্বিপাক্ষিক যোগাযোগ অর্জনের জন্য একটি একক ফাইবারের ক্ষমতা বাড়িয়ে তুলতে পারে, যাতে অপটিক্যাল নেটওয়ার্ক সম্প্রসারণ এবং আপগ্রেডে ব্যাপকভাবে ব্যবহৃত হয় বা নতুন বিস্তৃত ব্যবসা প্রবর্তন করা যায় ইত্যাদি।
GEZHI 1x2 পোর্টগুলি এফডাব্লুডিএম মডিউল সরবরাহ করে যা আপনার বিশেষ অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট তরঙ্গদৈর্ঘ্য ব্যান্ডগুলিতে কাস্টমাইজ করা হয়।আপনারা জানেন যে, জিপন সিস্টেম নিজেই 1310/1490 এ কাজ করে, সুতরাং এখানে সিএটিভি সিগন্যালটি 1550nm ব্যবহার করে একই ফাইবারের মাধ্যমে সরবরাহ করা হয়, এবং জিজিহির 1x2 পোর্টস এফডাব্লুডিএম মডিউল এমন একটি জায়গা যেখানে এই সমস্তটির "মিশ্র" রয়েছে।
বৈশিষ্ট্য
কম সন্নিবেশ ক্ষতি
লো পিডিএল
অপটিক্যাল পাথ ইপোক্সি মুক্ত
উচ্চ চ্যানেল বিচ্ছিন্নতা
প্রশস্ত অপারেটিং তরঙ্গ দৈর্ঘ্যের ব্যাপ্তি
চমৎকার পরিবেশগত স্থিতিশীলতা
মেলামেশা টেলকর্ডিয়া
অ্যাপ্লিকেশন
অপটিকাল ফাইবার যোগাযোগ ব্যবস্থা
কেবল টিভি
ডাব্লুডিএম সিস্টেম
ইডিএফএ, এম্প্লিফায়ার ইত্যাদি
ফাইবার লেজার
সবিস্তার বিবরণী
| পরামিতি | একক | FWDM ডিভাইস | ||
| অপারেটিং ওয়েভলেন্থ 1310 ± 50,1490 ± 10, 1550 ± 10 |
NM |
T1550 আর 1310/1490 |
||
| সন্নিবেশ ক্ষতি | ডেসিবেল | সংক্রমণ: .6 0.6 | ||
| প্রতিবিম্ব: .4 0.4 | ||||
| সংক্রমণ চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | 30 ডলার | ||
| প্রতিচ্ছবি চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | ≥ 17 | ||
| PDL | ডেসিবেল | । 0.1 | ||
| তরঙ্গদৈর্ঘ্য তাপ স্থায়িত্ব | NM / ℃ | ≤ 0.003 | ||
| সন্নিবেশ হ্রাস তাপ স্থায়িত্ব | ডিবি / ℃ | ≤ 0.005 | ||
| রিটার্ন ক্ষতি | ডেসিবেল | 45 ডলার | ||
| অপটিক্যাল শক্তি | মেগাওয়াট | । 500 | ||
| অপারেটিং তাপমাত্রা | ℃ | -10। +70 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40। +85 | ||
| আপেক্ষিক আদ্রতা | % | 5 ~ 95 | ||
| মাত্রা | মিমি | 100x80x10mm | ||
| দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ। 2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন। |
||||
তথ্য বিন্যাস:
| একজন | বি | সি | ডি | ই |
| তরঙ্গদৈর্ঘ্য | টিউব টাইপ | ফাইবার দৈর্ঘ্য (সংযোজক অন্তর্ভুক্ত) |
সংযোগকারী | মাত্রা |
|
টি 15 আর 13/14 = টি 1550 আর 1310/1490 T14R13 / 15 = T1490 আর 1310/1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 এক্স = অন্যরা |
25 = 250um 90 = 900um 20: 2000 ম 30 = 3000um এক্স = অন্যরা |
05 = 0.5 মি দূরে ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 মি ± 0.05m এক্স = অন্যান্য |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = জলজ পালন / এপিসি এক্স = অন্যরা |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm এক্স = কাস্টমাইজ করা |
1x2 পোর্টগুলি এফডাব্লুডিএম মডিউল
