2x2B ফাইবার অপটিকাল সুইচগুলি

Name: 2x2B ফাইবার অপটিকাল সুইচগুলি
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

ব্র্যান্ড নাম:	GEZHI or OEM
মডেল নম্বর:	GZ-FSW-D2x2B
MOQ.:	1pc
মূল্য:	আলোচনাযোগ্য
Delivery Time:	2-7 কাজের দিন
অর্থ প্রদানের শর্তাবলী:	টি / টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE RoHS ISO9001

পণ্যের নাম:

ফাইবারোপটিক বাইপাস সুইচ

চ্যানেল:

D2x2 (4x4)

তরঙ্গদৈর্ঘ্য:

1310 & 1550nm

নিয়ন্ত্রণের ধরণ:

সুরক্ষিত রাখেন

সংযোগকারী:

জলজ পালন / ইউপিসি

আবেদন:

মডিউল এবং সিস্টেম একীকরণ

প্যাকেজিং বিবরণ:

প্লাস্টিকের বাক্স সহ একটি ফোমে 2 পিসি

যোগানের ক্ষমতা:

60000 পিসি প্রতি মাসে

বিশেষভাবে তুলে ধরা:

4x4 ফাইবারোপটিক বাইপাস স্যুইচ

বাইচাস স্যুইচ মডিউলটি ল্যাচিং

1550nm অপটিকাল স্যুইচ

পণ্যের বর্ণনা

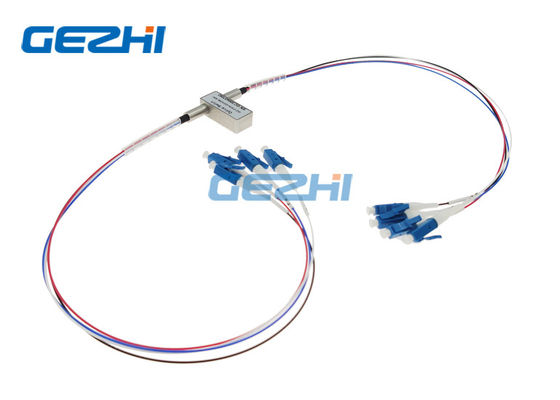

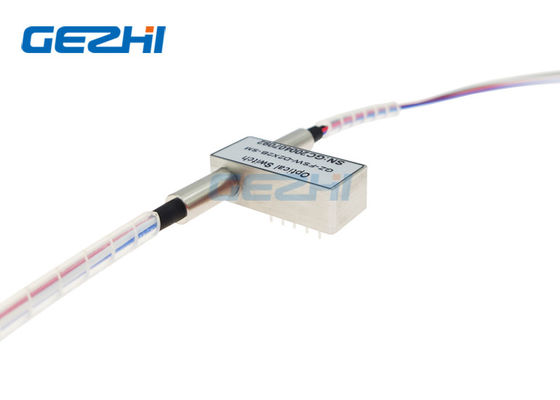

দ্বৈত 2x2B ফাইবার অপটিকাল সুইচ মিনি 4x4 ফাইবারোপটিক বাইপাস সুইচ

GEZHI এর ডুয়াল 2x2B পরিমাপ যন্ত্র এবং ব্যবহারের জন্য ডিজাইন করা হয়েছে অপটিকাল ফাইবার যোগাযোগ নেটওয়ার্কসমূহ।এটি 4 ইনপুট এবং 4 আউটপুট সহ আসে।এই মিনি 4x4 ফাইবারোপটিক বাইপাস স্যুইচটি একটি অপ্টো-মেকানিকাল কনফিগারেশন ব্যবহার করে অর্জন করা হয় এবং বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় করা হয়।GEZHI ডুয়াল 2x2B ফাইবার অপটিকাল সুইচগুলির এই উন্নত ডিজাইনটি অভূতপূর্ব উচ্চ স্থায়িত্বের সাথে সাথে তুলনামূলক কম দামের অফার দেয়।

বৈশিষ্ট্য

অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য

সংক্ষিপ্ত সুইচিং সময়

কমপ্যাক্ট ডিজাইন, ক্ষুদ্রাকার আকার
নিম্ন সন্নিবেশ ক্ষতি

প্রশস্ত অপারেটিং তরঙ্গদৈর্ঘ্য ব্যাপ্তি
ব্যর্থ-নিরাপদ লেচিং এবং অ-ল্যাচিং
একক মোড বা মাল্টিমোড optionচ্ছিক

অ্যাপ্লিকেশন

সিস্টেম মনিটর
কনফিগারযোগ্য ওএডিএম

মেট্রোপলিটন এরিয়া নেটওয়ার্ক
গবেষণাগারে গবেষণা ও উন্নয়ন

সবিস্তার বিবরণী

পরামিতি	একক	GZ-FSW-D2 গ্রাহকের × 2B
তরঙ্গদৈর্ঘ্য ব্যাপ্তি	NM	670 ~ 980	1260 ~ 1650
অপারেটিং ওয়েভলেন্থ	NM	670/785/850/980	1310/1490/1550/1625/1650
সন্নিবেশ ক্ষতি	ডেসিবেল	প্রকার: 0.8 সর্বোচ্চ: 1.2	প্রকার: 0.6 সর্বোচ্চ: 1.0
রিটার্ন লস	ডেসিবেল	এমএম 30 এসএম 50
Crosstalk	ডেসিবেল	এমএম 30 এসএম 55
PDL	ডেসিবেল	≤0.05
WDL	ডেসিবেল	≤0.25
TDL	ডেসিবেল	≤0.25
repeatability	ডেসিবেল	≤ ± 0.02
বিদ্যুৎ সরবরাহ	বনাম	3.0 বা 5.0
জীবনকাল	বার	≥10⁷
স্যুইচ সময়	মাইক্রোসফট	≤8
সংক্রমণ শক্তি	মেগাওয়াট	≤500
অপারেটিং তাপমাত্রা	℃	-20 ~ + + 70
সংগ্রহস্থল তাপমাত্রা	℃	-40 ~ + + 85
ওজন	ছ	16
মাত্রা	মিমি	(এল) 27.0 × (ডাব্লু) 12.6 × (এইচ) 8.0 (± 0.2 মিমি) কাস্টমাইজেশন উপলব্ধ।

আদেশ তথ্য

GZ-FSW-D2x2B-XXX-XXX-XX-XX

মোড	তরঙ্গদৈর্ঘ্য	ভোল্টেজের ধরণ	নিয়ন্ত্রণ মডেল	ফাইবার প্রকার	ফাইবার ব্যাস	ফাইবার দৈর্ঘ্য	সংযোগকারী
এস = এস এম এম = এম এম	85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm এক্স = অন্যরা	3 = 3V 5 = 5V	এল = সুরক্ষিত রাখেন এন = নন-ম্যাচিং	5 = 50/125 6 = 62,5 / 125 9 = 9/125 এক্স = অন্যরা	25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি এক্স = অন্যরা	1 = 1 মি 2 = 1.5 মি এক্স = অন্যরা	0 = কোনটি 1 = এফসি / পিসি 2 = এফসি / এপিসি 3 = এসসি / পিসি 4 = এসসি / এপিসি 5 = এসটি / পিসি 6 = এসটি / এপিসি 7 = জলজ পালন / পিসি 8 = জলজ পালন / এপিসি

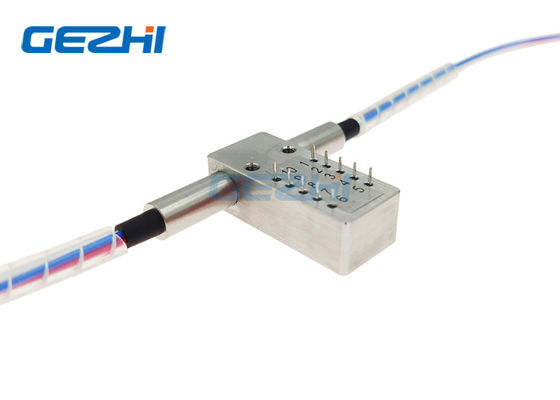

পিনের

নিয়ন্ত্রণ মডেল	অপটিক্যাল পাথ	বৈদ্যুতিক ড্রাইভ				স্থিতি সেন্সর
D2 গ্রাহকের × 2B	হালকা পিন	1	5	6	10	2-3	3-4	7-8	8-9
অ সুরক্ষিত রাখেন	পি 1-পি 3 পি 1 '-পি 3'	-	-	-	-	ঘনিষ্ঠ	খোলা	খোলা	ঘনিষ্ঠ
অ সুরক্ষিত রাখেন	পি 1-পি 4, পি 1 '-পি 4' P3-P2, P3'-P2 '	ভী + +	-	-	GND	খোলা	ঘনিষ্ঠ	ঘনিষ্ঠ	খোলা

বৈদ্যুতিক

বিশেষ উল্লেখ	ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	বর্তমান	সহ্য করার ক্ষমতা
5 ভি লেচিং	4.5 ~ 5.5	36 ~ 44mA	125Ω
5 ভি নন-লেচিং	4.5 ~ 5.5	26 ~ 32mA	175Ω
3 ভি লেচিং	2.7 ~ 3.3	54 ~ 66mA	50Ω
3 ভি নন-লেচিং	2.7 ~ 3.3	39 ~ 47mA	70Ω

প্যাকেজ চিত্র
