| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2FWDM |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

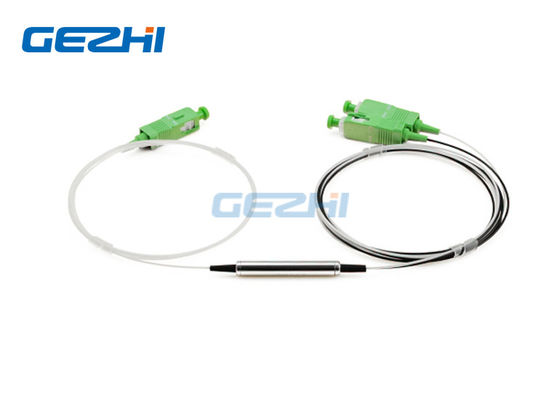

সংক্রমণ 1310nm ফিল্টার-ভিত্তিক ডাব্লুডিএম মাল্টিপ্লেক্সারগুলি 1490 / 1550nm প্রতিফলিত করে
এফডাব্লুডিএম, ফিল্টার ভিত্তিক ডাব্লুডিএম বা ফিল্টার ডাব্লুডিএম হিসাবে পরিচিত।এটি পাতলা ফিল্টার ফিল্টার (টিএফএফ) প্রযুক্তির উপর ভিত্তি করে।ফিল্টার ডাব্লুডিএম ব্যাপকভাবে ডাব্লুডিএম নেটওয়ার্কস, ইডিএফএ, রমন এমপ্লিফায়ার এবং ফাইবার অপটিক যন্ত্রায় ব্যবহৃত হয়।ডিভাইসটি প্রশস্ত তরঙ্গদৈর্ঘ্যের ব্যাপ্তিতে বিভিন্ন তরঙ্গদৈর্ঘ্যের আলোকে একত্রিত করে বা পৃথক করে।তারা খুব কম সন্নিবেশ ক্ষতি, কম মেরুকরণ নির্ভরতা হ্রাস, উচ্চ বিচ্ছিন্নতা এবং চমৎকার পরিবেশগত স্থিতিশীলতার প্রস্তাব দেয়।
GEZHI এর FWDM পণ্য পরিবার অপটিকাল ফাইবার সিস্টেমে সাধারণত ব্যবহৃত তরঙ্গদৈর্ঘ্য উইন্ডোগুলি কভার করে
|
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
সবিস্তার বিবরণী
| পরামিতি | একক | FWDM ডিভাইস | ||
| অপারেটিং ওয়েভলেন্থ টি: সংক্রমণ তরঙ্গদৈর্ঘ্য আর: প্রতিবিম্ব তরঙ্গদৈর্ঘ্য 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
NM | 1 | T1550 আর 1310/1490 | |
| 2 | T1490 আর 1310/1550 | |||
| 3 | T1310 আর 1490/1550 | |||
| 4 | টি 1550/1610 আর 1310/1490 | |||
| 5 | টি 1550/1625 আর 1310/1490 | |||
| 6 | টি 1625 আর 1310/1490/1550 | |||
| 7 | টি 1650 আর 1310/1490/1550 | |||
| সন্নিবেশ ক্ষতি | ডেসিবেল | সংক্রমণ: .6 0.6 | ||
| প্রতিবিম্ব: .4 0.4 | ||||
| সংক্রমণ চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | 30 ডলার | ||
| প্রতিচ্ছবি চ্যানেল বিচ্ছিন্নতা | ডেসিবেল | ≥ 17 | ||
| PDL | ডেসিবেল | । 0.1 | ||
| তরঙ্গদৈর্ঘ্য তাপ স্থায়িত্ব | NM / ℃ | ≤ 0.003 | ||
| সন্নিবেশ হ্রাস তাপ স্থায়িত্ব | ডিবি / ℃ | ≤ 0.005 | ||
| রিটার্ন ক্ষতি | ডেসিবেল | 45 ডলার | ||
| অপটিক্যাল শক্তি | মেগাওয়াট | । 500 | ||
| অপারেটিং তাপমাত্রা | ℃ | -10। +70 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40। +85 | ||
| আপেক্ষিক আদ্রতা | % | 5 ~ 95 | ||
| মাত্রা | মিমি | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ। 2. সংযোজক ছাড়াই নির্দিষ্ট করা, এবং সংযোজক প্রতি একটি অতিরিক্ত 0.2 ডিবি ক্ষতি যুক্ত করুন। |
||||
ছবি এ টি 13 / আর 15, টি 14 / আর 1315, টি 1415 / আর 13 এফটিটিএক্স ফিল্টার ডাব্লুডিএম
ছবি খ T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX ফিল্টার WDM এর জন্য
সংক্রমণ 1310nm ফিল্টার-ভিত্তিক ডাব্লুডিএম মাল্টিপ্লেক্সারগুলি 1490 / 1550nm প্রতিফলিত করে
তথ্য বিন্যাস:
| একজন | বি | সি | ডি | ই |
| তরঙ্গদৈর্ঘ্য | টিউব টাইপ | ফাইবার দৈর্ঘ্য (সংযোজক অন্তর্ভুক্ত) |
সংযোগকারী | মাত্রা |
|
টি 15 আর 13/14 = টি 1550 আর 1310/1490 T14R13 / 15 = T1490 আর 1310/1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 এক্স = অন্যরা |
25 = 250um 90 = 900um 20: 2000 ম 30 = 3000um এক্স = অন্যরা |
05 = 0.5 মি দূরে ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 মি ± 0.05m এক্স = অন্যান্য |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = জলজ পালন / এপিসি এক্স = অন্যরা |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm এক্স = কাস্টমাইজ করা |
|
|
