| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2FWDM-59 |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কার্য দিবস |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

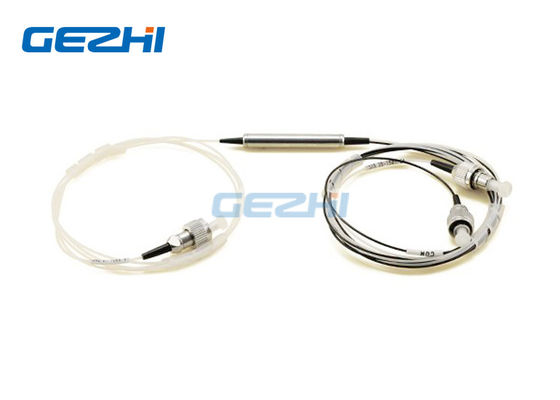

ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার 980 / 1550nm ডিভাইস
980 / 1550nm FWDM - উচ্চ কার্যকারিতা জন্য DWDM অপটিকাল পরিবর্ধক এবং EDFA পরিবর্ধক
980 / 1550nm ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার পরিবেশগতভাবে স্থিতিশীল পাতলা-ফিল্টার ফিল্টার প্রযুক্তির উপর ভিত্তি করে।ডিভাইসগুলি একটি প্রশস্ত তরঙ্গ দৈর্ঘ্যের ব্যাপ্তিতে বিভিন্ন তরঙ্গদৈর্ঘ্যে পৃথক আলো একত্রিত করে বা পৃথক করে।তারা খুব কম সন্নিবেশ ক্ষতি, স্বল্প মেরুকরণের নির্ভরতা, উচ্চ বিচ্ছিন্নতা এবং চমৎকার পরিবেশগত স্থিতিশীলতার প্রস্তাব দেয়।অনন্য পিগটেল প্রসেসিং এবং উচ্চ মানের এআর লেপের মাধ্যমে উচ্চ শক্তি পরিচালনার ক্ষমতা অর্জন করা যায়।এই উপাদানগুলি ইডিএফএস, রমন এমপ্লিফায়ার্স, ডাব্লুডিএম নেটওয়ার্ক এবং ফাইবার অপটিক্যাল যন্ত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে।
|
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
সবিস্তার বিবরণী
| স্থিতিমাপ | FWDM | |
| চ্যানেল তরঙ্গদৈর্ঘ্য রেঞ্জ (এনএম) পাস করুন | 1520 ~ 1600 | |
| চ্যানেল তরঙ্গদৈর্ঘ্য ব্যাপ্তি (এনএম) প্রতিফলিত করুন | 960 ~ 1000 | |
| সন্নিবেশ ক্ষতি (ডিবি) | চ্যানেল প্রতিবিম্বিত করুন | <0.6 |
| পাস চ্যানেল Pass | <1.0 | |
| সন্নিবেশ লোকসানের প্রকরণ (ডিবি) | <0.3 | |
| আলাদা করা | চ্যানেল প্রতিবিম্বিত করুন | > 18 |
| পাস চ্যানেল Pass | > 30 | |
| সন্নিবেশ হ্রাস তাপমাত্রা সংবেদনশীলতা (ডিবি / ডিগ্রি সেন্টিগ্রেড) | <0.003 | |
| মেরুকরণ নির্ভরতা হ্রাস (ডিবি) | <0.10 | |
| পোলারাইজেশন মোড ছড়িয়ে দেওয়া (PS) | <0.1 | |
| দিকনির্দেশনা (ডিবি) | > 60 | |
| রিটার্ন লস (ডিবি) | > 50 | |
| পাওয়ার হ্যান্ডলিং (মেগাওয়াট) | 300 | |
| অপারেটিং তাপমাত্রা (ডিগ্রি সেন্টিগ্রেড) | 0 ~ +70 | |
| স্টোরেজ তাপমাত্রা (ডিগ্রি সেন্টিগ্রেড) | -40। +85 | |
| প্যাকেজ মাত্রা (মিমি) |
|
|
| ফাইবার প্রকার | সাধারণ / পাম্প বন্দরে কর্নিং এইচআই 1060 | |
| সিগন্যাল বন্দরে কর্নিং এসএমএফ -২৮ ফাইবার | ||
ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার 980 / 1550nm ডিভাইস
তথ্য বিন্যাস:
| একজন | বি | সি | ডি | ই |
| তরঙ্গদৈর্ঘ্য | টিউব টাইপ | ফাইবার দৈর্ঘ্য (সংযোজক অন্তর্ভুক্ত) |
সংযোগকারী | মাত্রা |
|
59: 1550nm পাস / 980nm প্রতিফলিত 95: 980nm পাস / 1550nm প্রতিফলিত এক্স = অন্যরা |
25 = 250um 90 = 900um 20: 2000 ম 30 = 3000um এক্স = অন্যরা |
05 = 0.5 মি দূরে ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 মি ± 0.05m এক্স = অন্যান্য |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = জলজ পালন / এপিসি এক্স = অন্যরা |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm এক্স = কাস্টমাইজ করা |
ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার 980 / 1550nm ডিভাইস
|
|
| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x2FWDM-59 |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিংয়ের বিবরণ: | কাগজ বাক্স |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার 980 / 1550nm ডিভাইস
980 / 1550nm FWDM - উচ্চ কার্যকারিতা জন্য DWDM অপটিকাল পরিবর্ধক এবং EDFA পরিবর্ধক
980 / 1550nm ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার পরিবেশগতভাবে স্থিতিশীল পাতলা-ফিল্টার ফিল্টার প্রযুক্তির উপর ভিত্তি করে।ডিভাইসগুলি একটি প্রশস্ত তরঙ্গ দৈর্ঘ্যের ব্যাপ্তিতে বিভিন্ন তরঙ্গদৈর্ঘ্যে পৃথক আলো একত্রিত করে বা পৃথক করে।তারা খুব কম সন্নিবেশ ক্ষতি, স্বল্প মেরুকরণের নির্ভরতা, উচ্চ বিচ্ছিন্নতা এবং চমৎকার পরিবেশগত স্থিতিশীলতার প্রস্তাব দেয়।অনন্য পিগটেল প্রসেসিং এবং উচ্চ মানের এআর লেপের মাধ্যমে উচ্চ শক্তি পরিচালনার ক্ষমতা অর্জন করা যায়।এই উপাদানগুলি ইডিএফএস, রমন এমপ্লিফায়ার্স, ডাব্লুডিএম নেটওয়ার্ক এবং ফাইবার অপটিক্যাল যন্ত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে।
|
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
সবিস্তার বিবরণী
| স্থিতিমাপ | FWDM | |
| চ্যানেল তরঙ্গদৈর্ঘ্য রেঞ্জ (এনএম) পাস করুন | 1520 ~ 1600 | |
| চ্যানেল তরঙ্গদৈর্ঘ্য ব্যাপ্তি (এনএম) প্রতিফলিত করুন | 960 ~ 1000 | |
| সন্নিবেশ ক্ষতি (ডিবি) | চ্যানেল প্রতিবিম্বিত করুন | <0.6 |
| পাস চ্যানেল Pass | <1.0 | |
| সন্নিবেশ লোকসানের প্রকরণ (ডিবি) | <0.3 | |
| আলাদা করা | চ্যানেল প্রতিবিম্বিত করুন | > 18 |
| পাস চ্যানেল Pass | > 30 | |
| সন্নিবেশ হ্রাস তাপমাত্রা সংবেদনশীলতা (ডিবি / ডিগ্রি সেন্টিগ্রেড) | <0.003 | |
| মেরুকরণ নির্ভরতা হ্রাস (ডিবি) | <0.10 | |
| পোলারাইজেশন মোড ছড়িয়ে দেওয়া (PS) | <0.1 | |
| দিকনির্দেশনা (ডিবি) | > 60 | |
| রিটার্ন লস (ডিবি) | > 50 | |
| পাওয়ার হ্যান্ডলিং (মেগাওয়াট) | 300 | |
| অপারেটিং তাপমাত্রা (ডিগ্রি সেন্টিগ্রেড) | 0 ~ +70 | |
| স্টোরেজ তাপমাত্রা (ডিগ্রি সেন্টিগ্রেড) | -40। +85 | |
| প্যাকেজ মাত্রা (মিমি) |
|
|
| ফাইবার প্রকার | সাধারণ / পাম্প বন্দরে কর্নিং এইচআই 1060 | |
| সিগন্যাল বন্দরে কর্নিং এসএমএফ -২৮ ফাইবার | ||
ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার 980 / 1550nm ডিভাইস
তথ্য বিন্যাস:
| একজন | বি | সি | ডি | ই |
| তরঙ্গদৈর্ঘ্য | টিউব টাইপ | ফাইবার দৈর্ঘ্য (সংযোজক অন্তর্ভুক্ত) |
সংযোগকারী | মাত্রা |
|
59: 1550nm পাস / 980nm প্রতিফলিত 95: 980nm পাস / 1550nm প্রতিফলিত এক্স = অন্যরা |
25 = 250um 90 = 900um 20: 2000 ম 30 = 3000um এক্স = অন্যরা |
05 = 0.5 মি দূরে ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 মি ± 0.05m এক্স = অন্যান্য |
00 = কোনটি FP = এফসি / পিসি এফএ = এফসি / এপিসি এসপি = এসসি / পিসি এসএ = এসসি / এপিসি এসটিপি = এসটি / পিসি STA = এসটি / এপিসি এলপি = জলজ পালন / পিসি এলএ = জলজ পালন / এপিসি এক্স = অন্যরা |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10mm এক্স = কাস্টমাইজ করা |
ফিল্টার তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার 980 / 1550nm ডিভাইস
