| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | CCWDM-18CH |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |

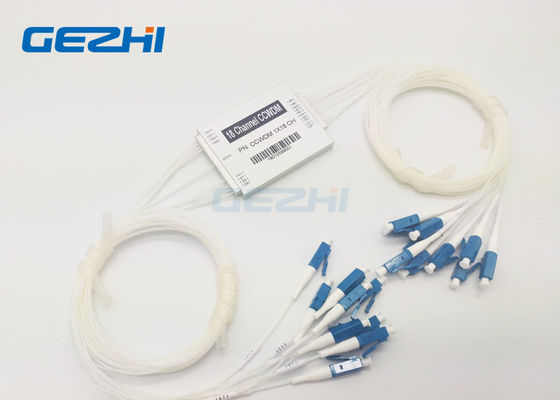

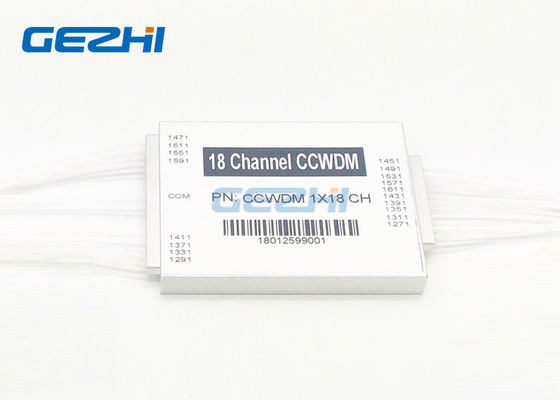

18 টি চ্যানেল কমপ্যাক্ট সিডাব্লুডিএম এমউএক্স / ডেমাক্স মডিউল
জিইজিএইচআই থেকে সিসিডাব্লুডিএম মডিউলগুলি (কমপ্যাক্ট সিডাব্লুডিএম) এর অর্থ অতিরিক্ত ফাইবার ইনস্টল না করে আপনার ফাইবার অপটিক নেটওয়ার্কে ক্ষমতা যুক্ত করা forএটি শিল্পের সবচেয়ে ছোট প্যাকেজগুলির মধ্যে একটিতে লিগ্যাসি ফাইবার প্লান্ট থেকে বর্ধিত ব্যান্ডউইথ এবং বর্ধিত আয় সরবরাহ করে।সিসিডব্লিউডিএম মডিউলটি পাতলা ফিল্টার ফিল্টার প্রযুক্তি এবং মেটাল বন্ডিং মাইক্রো অপটিক প্যাকেজিংয়ের উপর ভিত্তি করে।এটি 20nm চ্যানেল ব্যবধানে আইটিইউ গ্রিড সিডব্লুডিএম তরঙ্গদৈর্ঘ্যগুলিতে কাজ করে
1270nm থেকে 1610nm বা 1271nm থেকে 1611nm পর্যন্ত।
বৈশিষ্ট্য | অ্যাপ্লিকেশন |
|
|
বিশেষ উল্লেখ
| স্থিতিমাপ | 10 সিএইচ | 12Ch | ১৪ সিএইচ | 16Ch | 18Ch | |
| অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | 1260 ~ 1620 | |||||
| চ্যানেল তরঙ্গদৈর্ঘ্য (এনএম) | 1270,1290, ..., 1590,1610, বা 1271,1291, ..., 1591,1611 | |||||
| চ্যানেল ব্যবধান (এনএম) | 20 | |||||
| চ্যানেল পাসব্যান্ড (এনএম) | CWL +/- 6.5nm | |||||
| সন্নিবেশ ক্ষতি (ডিবি) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| চ্যানেল রিপল (ডিবি) | ≤0.4 | |||||
| বিচ্ছিন্নতা (db) | সংলগ্ন | > 30 | ||||
| অ সংলগ্ন | > 40 | |||||
| মেরুকরণ মোড ছড়িয়ে দেওয়া (পিএস) | ≤0.2 | |||||
| মেরুকরণ নির্ভরতা হ্রাস | ≤0.2 | |||||
| Directivity (db) | > 45 | |||||
| রিটার্ন লস (ডিবি) | > 45 | |||||
| সর্বাধিক পাওয়ার হ্যান্ডলিং (মেগাওয়াট) | 500 | |||||
| অপারেটিং তাপমাত্রা (℃) | -5 ~ + + 70 | |||||
| স্টোরেজ তাপমাত্রা (℃) | -40 ~ 85 | |||||
| ফাইবার প্রকার | G657A1 | |||||
| সংযোগকারী | TBD | |||||
| প্যাকেজ মাত্রা (মিমি) | এল 55 এক্স ডাব্লু 35 এক্স এইচ 8 | এল 55 এক্স ডাব্লু 45 এক্স এইচ 8 | ||||
তথ্য বিন্যাস
| কনফিগারেশন | চ্যানেল নং | পিগটেল প্রকার | তন্তু লম্বা | শব্দরুপ (মিমি) | সংযোগকারী |
| সিসি = CCWDM | 10 = 10 চ্যানেল | 0 = 250um | 0 = 0.5 মি দূরে | 1 = L55 x ডাব্লু 35 xH8 | 0 = কোনটি |
অনন্য ফ্রি-স্পেস প্রযুক্তি
১৮ টি চ্যানেল কমপ্যাক্ট সিডাব্লুডিএম মুক্স / ডেমাক্স মডিউলটি ফ্রি-স্পেস প্রযুক্তি গ্রহণ করে, যা নিরবচ্ছিন্নভাবে ডেটা প্রেরণে মুক্ত স্থানটিতে আলোক প্রচার করে।ডিভাইসের অভ্যন্তরে, সংলগ্ন সংকেত চ্যানেলগুলি ফাইবারের পরিবর্তে সমান্তরাল মরীচি দ্বারা ক্যাসকেড করা হয়।এটি প্যাকেজ বাক্সের জন্য প্রচুর জায়গা সাশ্রয় করে এবং অনন্য কারুকাজটি সিসিডব্লিউডিএম ম্যাক্স ডেমাক্সকে কম সন্নিবেশ ক্ষতিতে সহায়তা করে।
18 টি চ্যানেল কমপ্যাক্ট সিডাব্লুডিএম এমউএক্স / ডেমাক্স মডিউল
যান্ত্রিক অংকন
ধরন 1
প্রকার 2
প্যাকেজ
|
|
