| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | CCWDM-1x18 |
| MOQ.: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
প্যাসিভ সিসিডব্লিউডিএম Mux ক্ষেত্র মডিউল একক ফাইবার এলসি / পিসি প্রোটোকল স্বাধীন
প্যাসিভ সিসিডব্লিউডিএম ম্যাক্স ফিল্ড মডিউল সিঙ্গেল ফাইবার এলসি / পিসি প্রোটোকল জিইজিএইচআই থেকে স্বতন্ত্র অর্থ অতিরিক্ত ফাইবার ইনস্টল না করে আপনার ফাইবার অপটিক নেটওয়ার্কে ক্ষমতা যুক্ত করার অর্থ।এটি শিল্পের সবচেয়ে ছোট প্যাকেজগুলির মধ্যে একটিতে লিগ্যাসি ফাইবার প্লান্ট থেকে বর্ধিত ব্যান্ডউইথ এবং বর্ধিত আয় সরবরাহ করে।প্যাসিভ সিসিডব্লিউডিএম ম্যাক্স ফিল্ড মডিউল একক ফাইবার এলসি / পিসি প্রোটোকল স্বতন্ত্র পাতলা ফিল্টার ফিল্টার প্রযুক্তি এবং মেটাল বন্ডিং মাইক্রো অপটিক প্যাকেজিংয়ের উপর ভিত্তি করে।
এটি সিডব্লিউডিএম পণ্যগুলি প্রতিস্থাপন করতে পারে টেলিযোগাযোগ, কর্পোরেট নেটওয়ার্কগুলি, পন নেটওয়ার্কগুলি, কেবল টিভি এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।নিম্ন সন্নিবেশ ক্ষতি হ'ল সিসিডব্লিউডিএম মডিউলটি ব্যবহার করার সময় কম সংকেত বর্ধন করে, যার ফলে সংকেত ট্রান্সমিটারের পাওয়ার প্রয়োজনীয়তা হ্রাস পায়।
|
বৈশিষ্ট্য |
অ্যাপ্লিকেশন |
|
|
বিশেষ উল্লেখ
| স্থিতিমাপ | 10 সিএইচ | 12Ch | ১৪ সিএইচ | 16Ch | 18Ch | |
| অপারেটিং তরঙ্গদৈর্ঘ্য (এনএম) | 1260 ~ 1620 | |||||
| চ্যানেল তরঙ্গদৈর্ঘ্য (এনএম) | 1270,1290, ..., 1590,1610, বা 1271,1291, ..., 1591,1611 | |||||
| চ্যানেল ব্যবধান (এনএম) | 20 | |||||
| চ্যানেল পাসব্যান্ড (এনএম) | CWL +/- 6.5nm | |||||
| সন্নিবেশ ক্ষতি (ডিবি) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| চ্যানেল রিপল (ডিবি) | ≤0.4 | |||||
| বিচ্ছিন্নতা (db) | সংলগ্ন | > 30 | ||||
| অ সংলগ্ন | > 40 | |||||
| মেরুকরণ মোড ছড়িয়ে দেওয়া (পিএস) | ≤0.2 | |||||
| মেরুকরণ নির্ভরতা হ্রাস | ≤0.2 | |||||
| Directivity (db) | > 45 | |||||
| রিটার্ন লস (ডিবি) | > 45 | |||||
| সর্বাধিক পাওয়ার হ্যান্ডলিং (মেগাওয়াট) | 500 | |||||
| অপারেটিং তাপমাত্রা (℃) | -5 ~ + + 70 | |||||
| স্টোরেজ তাপমাত্রা (℃) | -40 ~ 85 | |||||
| ফাইবার প্রকার | G657A1 | |||||
| সংযোগকারী | TBD | |||||
| প্যাকেজ মাত্রা (মিমি) | এল 55 এক্স ডাব্লু 35 এক্স এইচ 8 | এল 55 এক্স ডাব্লু 45 এক্স এইচ 8 | ||||
প্যাসিভ সিসিডব্লিউডিএম Mux ক্ষেত্র মডিউল একক ফাইবার এলসি / পিসি প্রোটোকল স্বাধীন
তথ্য বিন্যাস
| কনফিগারেশন | চ্যানেল নং | পিগটেল প্রকার | তন্তু লম্বা | শব্দরুপ (মিমি) | সংযোগকারী |
| সিসি = CCWDM |
10 = 10 চ্যানেল 41 = 4 + + UPG 80 = 8 চ্যানেল 81 = 8 + + UPG1 82 = 8 + + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5 মি দূরে 1 = 1 মি |
1 = L55 x ডাব্লু 35 xH8 2 = L55 x ডাব্লু 45 xH8
|
0 = কোনটি 5 = জলজ পালন / এপিসি 7 = অন্যদের |
অনন্য ফ্রি-স্পেস প্রযুক্তি
দ্য প্যাসিভ সিসিডব্লিউডিএম ম্যাক্স ফিল্ড মডিউল একক ফাইবার এলসি / পিসি প্রোটোকল স্বতন্ত্রভাবে ফ্রি-স্পেস প্রযুক্তি গ্রহণ করে, যা নিরবচ্ছিন্নভাবে ডেটা প্রেরণে মুক্ত স্থানটিতে আলোক প্রচার করে।ডিভাইসের অভ্যন্তরে, সংলগ্ন সংকেত চ্যানেলগুলি ফাইবারের পরিবর্তে সমান্তরাল মরীচি দ্বারা ক্যাসকেড করা হয়।এটি প্যাকেজ বাক্সের জন্য প্রচুর জায়গা সাশ্রয় করে এবং অনন্য কারুকাজটি সিসিডব্লিউডিএম ম্যাক্স ডেমাক্সকে কম সন্নিবেশ ক্ষতিতে সহায়তা করে।

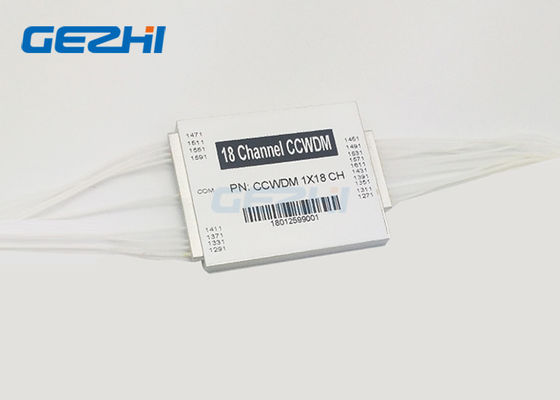

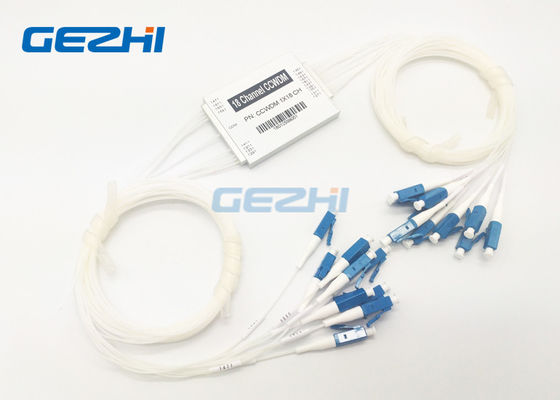

1x18 সিসিডব্লিউডিএম একক ফাইবার সলিউশন
প্যাসিভ সিসিডব্লিউডিএম Mux ক্ষেত্র মডিউল একক ফাইবার এলসি / পিসি প্রোটোকল স্বাধীন
যান্ত্রিক অংকন
ধরন 1
প্রকার 2
|
|
