| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x18-CWDM-S |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
18CH CWDM Mux Demux মডিউল 1270~1610nm কম ক্ষতি BIDI CWDM
GEZHI 18CH লো লস BIDI CWDM ডাইইলেকট্রিক থিন-ফিল্ম ফিল্টার প্রযুক্তির উপর ভিত্তি করে যা কম খরচে অ্যাক্সেস এবং মেট্রো নেটওয়ার্কে একীকরণের জন্য ডিজাইন করা হয়েছে।GEZHI 18CH CWDM হল একটি অপটিক্যাল মাল্টিপ্লেক্সার যা শুধুমাত্র 3.5dB লিঙ্ক সন্নিবেশ লস সহ একটি একক অপটিক্যাল ফাইবারে 18টি CWDM উত্স পর্যন্ত মাল্টিপ্লেক্স করতে পারে।এর প্যাকেজ 120*80*18mm ABS বক্স সহ 900um লুজ টিউব, 1মিটার, COM-SC/UPC সংযোগকারী, LC/UPC সংযোগকারী সহ অন্যান্য আউটপুট।18CH CWDM ফিল্টারটির উচ্চ চ্যানেল বিচ্ছিন্নতা রয়েছে এবং তাই এটি একটি দ্বি-দিকনির্দেশক সিস্টেমে ব্যবহার করা যেতে পারে।মডিউলটি মাল্টিপ্লেক্সার বা ডি-মাল্টিপ্লেক্সার হিসাবে ব্যবহার করা যেতে পারে এবং একটি ফ্রেমে একটি একক স্লট ব্যবহার করে বা একটি এন-বক্সে স্বতন্ত্রভাবে ব্যবহার করা যেতে পারে।
বৈশিষ্ট্য
- ভাল অভিন্নতা এবং কম সন্নিবেশ ক্ষতি
- নিম্ন মেরুকরণ নির্ভরশীল ক্ষতি
- চমৎকার পরিবেশগত স্থিতিশীলতা
অ্যাপ্লিকেশন
স্পেসিফিকেশন
|
প্যারামিটার |
ইউনিট |
18CH CWDM | ||
| মুক্স | ডেমুক্স | |||
| চ্যানেল তরঙ্গদৈর্ঘ্য | nm |
1270~1610nm |
||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
nm | ±0.5 | ||
| চ্যানেল ব্যবধান | nm | 20 | ||
|
চ্যানেল পাসব্যান্ড |
nm | >14 | ||
| সর্বোচ্চ সন্নিবেশ ক্ষতি | dB | <5.5 বা<3.5 স্কিপ সহ | এড়িয়ে যাওয়ার সাথে <5.5 বা <3.5 | |
| চ্যানেল রিপল | dB | 0.3 | ||
|
আলাদা করা |
সংলগ্ন | dB | >30 | |
| অ-সংলগ্ন | dB | >40 | ||
|
Inertion ক্ষতি তাপমাত্রা |
dB/℃ |
<0.005 |
||
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা |
এনএম/ ℃ |
<0.002 | ||
|
মেরুকরণ নির্ভরশীল |
dB | <0.1 | ||
|
মেরুকরণ মোড |
dB | <0.1 | ||
| নির্দেশনা | dB | >50 | ||
| রিটার্ন লস | dB | >45 | ||
| সর্বোচ্চ শক্তি হ্যান্ডলিং | mW | 300 | ||
| অপারেটিং তাপমাত্রা | ℃ | -5~+75 | ||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~85 | ||
| প্যাকেজের মাত্রা | মিমি | L120x80x18 | ||
দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ.
2. সংযোগকারী দিয়ে নির্দিষ্ট করা হয়েছে
তথ্য বিন্যাস
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| চ্যানেলের সংখ্যা | মডিউল টাইপ | তারের ধরন | ফাইবার দৈর্ঘ্য | ইনপুট সংযোগকারী |
আউটপুট সংযোগকারী |
|||||||
| CWDM | 01=1চ্যানেল 02=2 চ্যানেল 03=3 চ্যানেল 04=4 চ্যানেল ...... 16=16 চ্যানেল 17=17 চ্যানেল 18=18 চ্যানেল |
0=100x80x10 মিমি 1=142x102x14.5 মিমি 2=LGX বক্স 3=19″1U রাক X=অন্যান্য |
00=কোনও নয় 09=900um আলগা টিউব 20 = 2.0 মিমি 30=3.0 মিমি |
05=0.5মি 10=1.0মি 15=1.5 মি 30=3.0মি 40=4.0মি ৫০=৫.০মি ...... |
0=কোনও নয় LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X = কাস্টমাইজড |
0=কোনও নয় |
ফিল্টার ক্যাসকেডিং
18CH BIDI CWDM প্যাকেজ

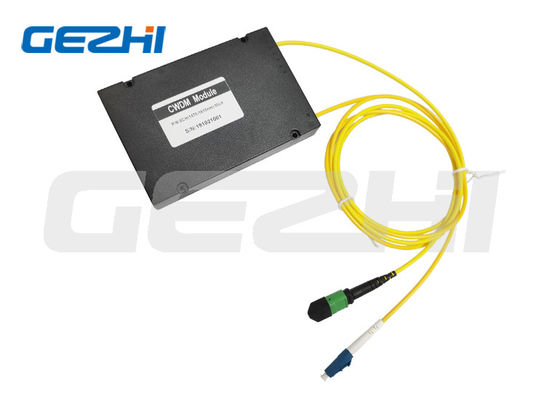

18CH BIDI CWDM মডিউল
|
|
