| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-8CH CWDM |
| MOQ.: | 1 |
| মূল্য: | Get Latest Price |
| Delivery Time: | 2 ~ 7 কার্যদিবস |

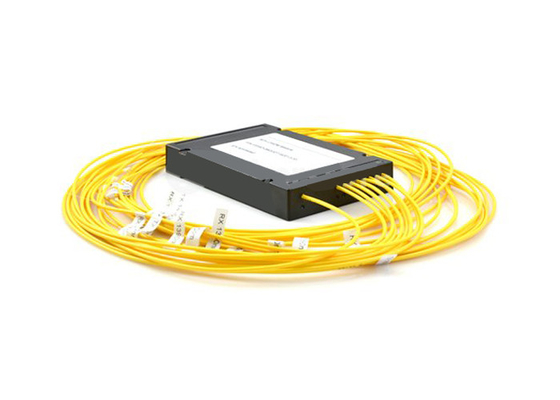

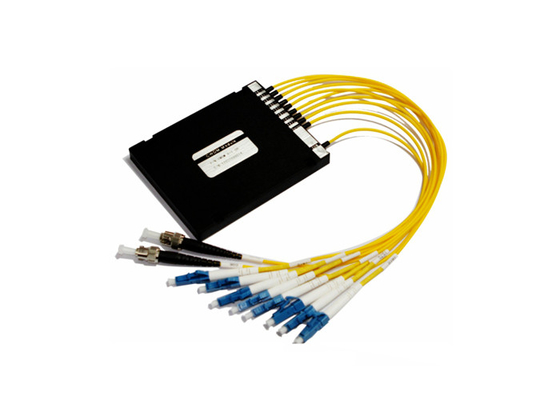

অপটিক্যাল ট্রান্সপোর্ট নেটওয়ার্কিং সিস্টেমের জন্য 8 চ্যানেল CWDM Mux Demux মডিউল 1470~161nm LC
GEZHI ফটোনিক্স সমস্ত ধরণের অ্যাপ্লিকেশন এবং নেটওয়ার্ক সমাধানগুলির জন্য উপযুক্ত CWDM Mux-Demux এবং অপটিক্যাল অ্যাড ড্রপ মাল্টিপ্লেক্সার (OADM) ইউনিটগুলির একটি সম্পূর্ণ পরিসর অফার করে৷সবচেয়ে সাধারণ কিছু হল: Gigabit & 10G ইথারনেট, SDH/SONET, ATM, ESCON, ফাইবার চ্যানেল, FTTx এবং CATV।
GEZHI ফটোনিক্সের 8 চ্যানেল মোটা তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার (CWDM Mux/Demux) 1470~1610nm LC সংযোগকারী একক ফাইবার অপটিক্যাল ট্রান্সপোর্ট নেটওয়ার্কিং সিস্টেমে পাতলা ফিল্ম আবরণ প্রযুক্তি এবং নন-ফ্লাক্স মেটাল বন্ডিং মাইক্রো অপটিক্স প্যাকের মালিকানা নকশা ব্যবহার করে।এটি কম সন্নিবেশ ক্ষতি, উচ্চ চ্যানেল বিচ্ছিন্নতা, প্রশস্ত পাস ব্যান্ড, নিম্ন তাপমাত্রা সংবেদনশীলতা এবং ইপোক্সি মুক্ত অপটিক্যাল পাথ প্রদান করে।আমাদের CWDM Mux Demux পণ্যগুলি একটি একক ফাইবারে 16-চ্যানেল বা এমনকি 18-চ্যানেল মাল্টিপ্লেক্সিং পর্যন্ত সরবরাহ করে।

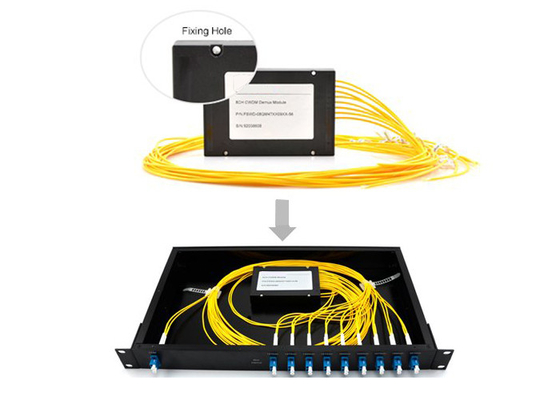

WDM নেটওয়ার্কগুলিতে কম সন্নিবেশের ক্ষতির প্রয়োজনের কারণে, আমরা একটি বিকল্প হিসাবে IL কমাতে একটি CWDM Mux/Demux মডিউলে "Skip Component" যোগ করতে পারি।স্ট্যান্ডার্ড CWDM Mux/Demux প্যাকেজের প্রকারের মধ্যে রয়েছে: ABS বক্স প্যাকেজ, LGX প্যাকেজ এবং 19” 1U র্যাকমাউন্ট।
বৈশিষ্ট্য:
আবেদন
স্পেসিফিকেশন:
| প্যারামিটার | 4 চ্যানেল | 8 চ্যানেল | 16 চ্যানেল | ||||
| মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | ||
| চ্যানেল তরঙ্গদৈর্ঘ্য (nm) | 1270~1610 | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য নির্ভুলতা (nm) | ±0.5 | ||||||
| চ্যানেল ব্যবধান (nm) | 20 | ||||||
| চ্যানেল পাসব্যান্ড (@-0.5dB ব্যান্ডউইথ (nm) | >13 | ||||||
| সন্নিবেশ ক্ষতি (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| চ্যানেল অভিন্নতা (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| চ্যানেল রিপল (dB) | 0.3 | ||||||
| বিচ্ছিন্নতা (dB) | সংলগ্ন | N/A | >30 | N/A | >30 | N/A | >30 |
| অ-সংলগ্ন | N/A | >40 | N/A | >40 | N/A | >40 | |
| জড়তা হ্রাস তাপমাত্রা সংবেদনশীলতা (dB/℃) | <0.005 | ||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা স্থানান্তর (nm/℃) | <0.002 | ||||||
| মেরুকরণ নির্ভরশীল ক্ষতি (dB) | <0.1 | ||||||
| মেরুকরণ মোড বিচ্ছুরণ | <0.1 | ||||||
| নির্দেশনা (dB) | >50 | ||||||
| রিটার্ন লস (dB) | >45 | ||||||
| সর্বোচ্চ পাওয়ার হ্যান্ডলিং (mW) | 300 | ||||||
| অপারেটিং তাপমাত্রা (℃) | -5~+75 | ||||||
| স্টোরেজ তাপমাত্রা (℃) | -40~85 | ||||||
| প্যাকেজের মাত্রা (মিমি) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
স্পেসিফিকেশন বিজ্ঞপ্তি ছাড়াই পরিবর্তন হতে পারে.
উপরের স্পেসিফিকেশন সংযোগকারী ছাড়া ডিভাইসের জন্য হয়.
তথ্য বিন্যাস
| CWDM | XX | এক্স | XX | এক্স | এক্স | XX |
| চ্যানেলের সংখ্যা |
কনফি -guration |
১ম চ্যানেল | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য | ইন/আউট সংযোগকারী | |
|
04=4 চ্যানেল 08=8 চ্যানেল 16=16 চ্যানেল 18=18 চ্যানেল N=N চ্যানেল |
M=Mux ডি = ডেমুক্স O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=বিশেষ |

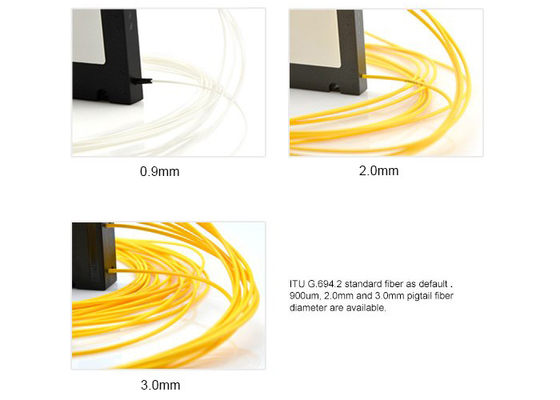

1 = বেয়ার ফাইবার 2=900um আলগা টিউব 3=2mmCable 4=3মিমি ক্যাবল |
1=1মি 2=2মি S=নির্দিষ্ট করুন |
0=কোনও নয় 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=নির্দিষ্ট করুন |
সক্রিয় CWDM SFP ট্রান্সসিভার সহ CWDM Mux Demux প্যাসিভ সিস্টেম
|
|
| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-8CH CWDM |
| MOQ.: | 1 |
| মূল্য: | Get Latest Price |
| প্যাকেজিংয়ের বিবরণ: | কাগজ বাক্স সঙ্গে একটি ফেনা মধ্যে 1pcs |
অপটিক্যাল ট্রান্সপোর্ট নেটওয়ার্কিং সিস্টেমের জন্য 8 চ্যানেল CWDM Mux Demux মডিউল 1470~161nm LC
GEZHI ফটোনিক্স সমস্ত ধরণের অ্যাপ্লিকেশন এবং নেটওয়ার্ক সমাধানগুলির জন্য উপযুক্ত CWDM Mux-Demux এবং অপটিক্যাল অ্যাড ড্রপ মাল্টিপ্লেক্সার (OADM) ইউনিটগুলির একটি সম্পূর্ণ পরিসর অফার করে৷সবচেয়ে সাধারণ কিছু হল: Gigabit & 10G ইথারনেট, SDH/SONET, ATM, ESCON, ফাইবার চ্যানেল, FTTx এবং CATV।
GEZHI ফটোনিক্সের 8 চ্যানেল মোটা তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার (CWDM Mux/Demux) 1470~1610nm LC সংযোগকারী একক ফাইবার অপটিক্যাল ট্রান্সপোর্ট নেটওয়ার্কিং সিস্টেমে পাতলা ফিল্ম আবরণ প্রযুক্তি এবং নন-ফ্লাক্স মেটাল বন্ডিং মাইক্রো অপটিক্স প্যাকের মালিকানা নকশা ব্যবহার করে।এটি কম সন্নিবেশ ক্ষতি, উচ্চ চ্যানেল বিচ্ছিন্নতা, প্রশস্ত পাস ব্যান্ড, নিম্ন তাপমাত্রা সংবেদনশীলতা এবং ইপোক্সি মুক্ত অপটিক্যাল পাথ প্রদান করে।আমাদের CWDM Mux Demux পণ্যগুলি একটি একক ফাইবারে 16-চ্যানেল বা এমনকি 18-চ্যানেল মাল্টিপ্লেক্সিং পর্যন্ত সরবরাহ করে।
WDM নেটওয়ার্কগুলিতে কম সন্নিবেশের ক্ষতির প্রয়োজনের কারণে, আমরা একটি বিকল্প হিসাবে IL কমাতে একটি CWDM Mux/Demux মডিউলে "Skip Component" যোগ করতে পারি।স্ট্যান্ডার্ড CWDM Mux/Demux প্যাকেজের প্রকারের মধ্যে রয়েছে: ABS বক্স প্যাকেজ, LGX প্যাকেজ এবং 19” 1U র্যাকমাউন্ট।
বৈশিষ্ট্য:
আবেদন
স্পেসিফিকেশন:
| প্যারামিটার | 4 চ্যানেল | 8 চ্যানেল | 16 চ্যানেল | ||||
| মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | ||
| চ্যানেল তরঙ্গদৈর্ঘ্য (nm) | 1270~1610 | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য নির্ভুলতা (nm) | ±0.5 | ||||||
| চ্যানেল ব্যবধান (nm) | 20 | ||||||
| চ্যানেল পাসব্যান্ড (@-0.5dB ব্যান্ডউইথ (nm) | >13 | ||||||
| সন্নিবেশ ক্ষতি (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| চ্যানেল অভিন্নতা (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| চ্যানেল রিপল (dB) | 0.3 | ||||||
| বিচ্ছিন্নতা (dB) | সংলগ্ন | N/A | >30 | N/A | >30 | N/A | >30 |
| অ-সংলগ্ন | N/A | >40 | N/A | >40 | N/A | >40 | |
| জড়তা হ্রাস তাপমাত্রা সংবেদনশীলতা (dB/℃) | <0.005 | ||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা স্থানান্তর (nm/℃) | <0.002 | ||||||
| মেরুকরণ নির্ভরশীল ক্ষতি (dB) | <0.1 | ||||||
| মেরুকরণ মোড বিচ্ছুরণ | <0.1 | ||||||
| নির্দেশনা (dB) | >50 | ||||||
| রিটার্ন লস (dB) | >45 | ||||||
| সর্বোচ্চ পাওয়ার হ্যান্ডলিং (mW) | 300 | ||||||
| অপারেটিং তাপমাত্রা (℃) | -5~+75 | ||||||
| স্টোরেজ তাপমাত্রা (℃) | -40~85 | ||||||
| প্যাকেজের মাত্রা (মিমি) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
স্পেসিফিকেশন বিজ্ঞপ্তি ছাড়াই পরিবর্তন হতে পারে.
উপরের স্পেসিফিকেশন সংযোগকারী ছাড়া ডিভাইসের জন্য হয়.
তথ্য বিন্যাস
| CWDM | XX | এক্স | XX | এক্স | এক্স | XX |
| চ্যানেলের সংখ্যা |
কনফি -guration |
১ম চ্যানেল | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য | ইন/আউট সংযোগকারী | |
|
04=4 চ্যানেল 08=8 চ্যানেল 16=16 চ্যানেল 18=18 চ্যানেল N=N চ্যানেল |
M=Mux ডি = ডেমুক্স O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=বিশেষ |
1 = বেয়ার ফাইবার 2=900um আলগা টিউব 3=2mmCable 4=3মিমি ক্যাবল |
1=1মি 2=2মি S=নির্দিষ্ট করুন |
0=কোনও নয় 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=নির্দিষ্ট করুন |
সক্রিয় CWDM SFP ট্রান্সসিভার সহ CWDM Mux Demux প্যাসিভ সিস্টেম
