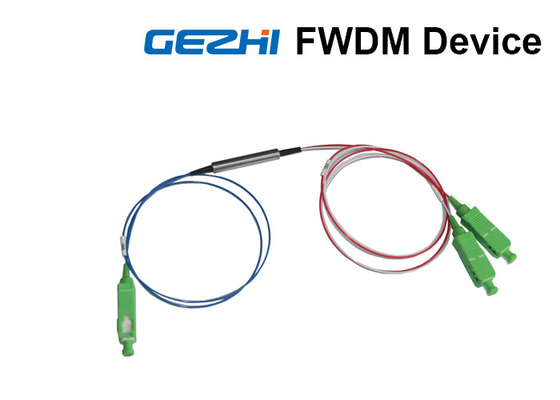

3 পোর্ট FWDM ফিল্টার CWDM Mux Demux পাস 1490nm প্রতিফলিত 1310 / 1550nm

FTTX ফিল্টার WDM মডিউল EDFA, Raman amplifiers, WDM নেটওয়ার্ক এবং ফাইবার অপটিক্স ইন্সট্রুমেন্টেশনে ব্যাপকভাবে ব্যবহৃত হয় থিন ফিল্ম ফিল্টার (TFF) প্রযুক্তির উপর ভিত্তি করে।যন্ত্রটি বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসরে বিভিন্ন তরঙ্গদৈর্ঘ্যে আলোকে একত্রিত করে বা আলাদা করে।এটি দ্বিমুখী যোগাযোগ অর্জনের জন্য একটি একক ফাইবারের ক্ষমতা প্রসারিত করতে পারে, যাতে অপটিক্যাল নেটওয়ার্ক আপগ্রেড এবং সম্প্রসারণে ব্যাপকভাবে ব্যবহৃত হয়, বা নতুন ব্যাপক ব্যবসা প্রবর্তন ইত্যাদি।



GEZHI ফটোনিক্স ফিল্টার-ভিত্তিক তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং (WDM) ফিল্টার ডিভাইস সরবরাহ করে যা আপনার বিশেষ অ্যাপ্লিকেশনের জন্য নির্দিষ্ট তরঙ্গদৈর্ঘ্য ব্যান্ডগুলিতে কাস্টমাইজ করা হয়।আপনি হয়তো জানেন, GEPON সিস্টেম নিজেই 1310/1490 এ কাজ করে, তাই এখানে CATV সিগন্যাল 1550nm ব্যবহার করে একই ফাইবারে বিতরণ করা হয়, এবং FWDM হল এমন একটি জায়গা যেখানে এই সমস্ত "মিশ্র" হয়।





টাইপ		FWDM
অপারেটিং তরঙ্গদৈর্ঘ্য টি: সংক্রমণ তরঙ্গদৈর্ঘ্য R: প্রতিফলন তরঙ্গদৈর্ঘ্য 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nm	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
ট্রান্সমিশন সন্নিবেশ ক্ষতি	dB	≤0.80
প্রতিফলন সন্নিবেশ ক্ষতি	dB	≤0.60
ট্রান্সমিশন চ্যানেল বিচ্ছিন্নতা	dB	≥30
প্রতিফলন চ্যানেল বিচ্ছিন্নতা	dB	≥17
পিডিএল	dB	≤0.1
তরঙ্গদৈর্ঘ্য তাপ স্থায়িত্ব	nm/℃	≤0.003
সন্নিবেশ ক্ষতি তাপ স্থায়িত্ব	dB/℃	≤0.005
নির্দেশনা	dB	≥55
রিটার্ন লস	dB	≥45
অপারেটিং তাপমাত্রা	℃	-20~+70
সংগ্রহস্থল তাপমাত্রা	℃	-40~+85

দ্রষ্টব্য: 1. কাস্টমাইজেশন উপলব্ধ.

2. সংযোগকারী ছাড়া নির্দিষ্ট করা হয়েছে, এবং প্রতি সংযোগকারীর জন্য একটি অতিরিক্ত 0.2dB ক্ষতি যোগ করুন।



• পাস (ট্রান্সমিশন) চ্যানেল: 1490nm
• প্রতিফলন চ্যানেল: 1310nm এবং 1550nm
• উচ্চ বিচ্ছিন্নতা, নির্ভরযোগ্যতা এবং চ্যানেল বিচ্ছিন্নতা
• কম সন্নিবেশ ক্ষতি এবং চমৎকার পরিবেশগত নির্ভরযোগ্যতা
• RoHS অনুগত



• 250um বেয়ার ফাইবারের জন্য গ্লাস টিউব প্যাকেজ
• 250um বেয়ার ফাইবার এবং 900um ফাইবারের জন্য ইস্পাত টিউব প্যাকেজ
• 900um, 2.0mm এবং 3.0mm ফাইবারের জন্য ABS বক্স
• বিঃদ্রঃ:250um বেয়ার ফাইবার কানেক্টরের সাথে সজ্জিত করার জন্য খুব ভাল



ছবি AT13/R15, T14/R1315, T1415/R13 FTTX ফিল্টার WDM এর জন্য
ছবি বিT15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX ফিল্টার WDM এর জন্য
