| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 1x4 CH CCWDM মডিউল |
| MOQ.: | 1x4 CH CCWDM মডিউলের জন্য 1 |
| মূল্য: | Get Latest Price |
| Delivery Time: | 2 ~ 7 কার্যদিবস |

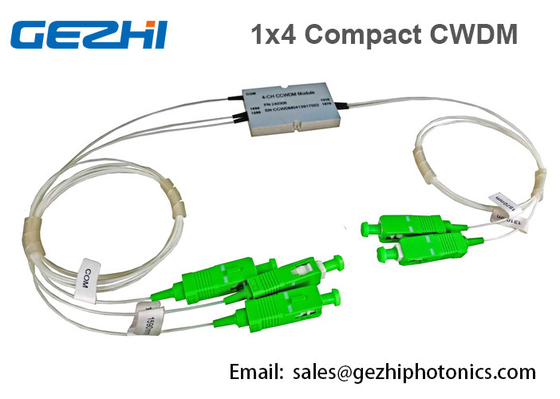

প্যাসিভ অপটিক্যাল নেটওয়ার্কে 1x4 CH অপটিক্যাল CCWDM Mux / Demux মডিউল
GEZHI ফটোনিক্স CCWDMs.কমপ্যাক্ট মোটা তরঙ্গদৈর্ঘ্য ডিভিশন মাল্টিপ্লেক্সার, বা CCWDMs হল ইন্টিগ্রেটেড অপটিক্যাল মডিউল যা প্রথাগত CWDM মডিউলের আকারের 1/4 কম প্যাকেজে উত্পাদন খরচ কমানোর সাথে সাথে অপটিক্যাল কর্মক্ষমতা উল্লেখযোগ্যভাবে উন্নত করার জন্য ডিজাইন করা হয়েছে।
আমাদের CCWDMs উচ্চতর তরঙ্গদৈর্ঘ্য নির্ভুলতা এবং স্থায়িত্ব, কম সন্নিবেশ ক্ষতি, উচ্চ বিচ্ছিন্নতা, কম মেরুকরণ নির্ভর ক্ষতি এবং একটি ইপোক্সি-মুক্ত অপটিক্যাল পথ বৈশিষ্ট্যযুক্ত।আমাদের Telcordia 1209/1221-যোগ্য CCWDM GEZHI ফটোনিক্সের মালিকানাধীন অপটিক্যাল বেঞ্চ প্ল্যাটফর্মে তৈরি করে এবং আমরা বিশ্বাস করি যে এটিতে তুলনামূলক CWDM-এর সবচেয়ে ছোট পদচিহ্ন রয়েছে।20 এনএম এর একটি চ্যানেল ব্যবধান এবং প্রশস্ত ব্যান্ডপাস বৈশিষ্ট্য সহ, এটি কম খরচে আনকুলড লেজার সহ ডেটাকম বা টেলিকম নেটওয়ার্ক অ্যাপ্লিকেশনগুলির জন্য অনুমতি দেয়।এই CCWDM Mux/Demuxes চার বা আটটি চ্যানেলে পাওয়া যায় এবং 16টি চ্যানেল সিস্টেমের জন্য একটি সম্প্রসারণ পোর্ট অন্তর্ভুক্ত করে।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরামিতি:
| বর্ণনা | ইউনিট | মিন | সাধারণ | সর্বোচ্চ | ||
| ঐচ্ছিক চ্যানেল ক্ষতি | dB | 0.8 | 1.0 | |||
| পাস ব্যান্ড প্রস্থ | nm | 13 | ||||
| সমতলতা | dB | 0.3 | 0.5 | |||
| সংলগ্ন চ্যানেল বিচ্ছিন্নতা | dB | 30 | 35 | |||
| অ-সংলগ্ন চ্যানেল বিচ্ছিন্নতা | dB | 40 | 45 | |||
| নির্দেশনা | dB | 55 | ||||
| পিডিএল | dB | 0.2 | ||||
| পিএমডি | পুনশ্চ | 0.2 | ||||
| সর্বোচ্চক্ষমতা | mw | 300 | ||||
| পাস চ্যানেল সন্নিবেশ ক্ষতি | পৃ | dB | 0.8 | 1.0 | ||
| ক | 1.0 | 1.5 | ||||
| চ্যানেল তরঙ্গদৈর্ঘ্য | nm |
1471 1491 1511 1531 1551 1571 1591 1611 অনুরোধে বা 1260-1625 এর মধ্যে যেকোনো 4চ্যানেল নির্বাচন করা যেতে পারে |
||||
| অপারেটিং তাপমাত্রা | °সে | 0 ~+70 | ||||
| সংগ্রহস্থল তাপমাত্রা | °সে | -40 ~+85 | ||||
| প্যাকেজ | মিমি | 44(L)X28(W)X6(H) | ||||
CWDM CCWDM তুলনা করুন
এটি লক্ষণীয় যে যদিও সিডব্লিউডিএম প্রযুক্তিটি দীর্ঘ সময়ের জন্য খুব জনপ্রিয় নয়, তবে সিডব্লিউডিএমের চাহিদার সময় সীলমোহরটি ছিল, ডেভেলপাররা মাল্টিপ্লেক্সার তৈরির প্রযুক্তি "আপগ্রেড" করেছে।
"পুরাতন" প্রমাণিত ক্যাসকেডিং CWDM ফিল্টার প্রযুক্তির বিপরীতে, প্ল্যানার প্রযুক্তি দ্বারা নির্মিত উন্নত CWDM মাল্টিপ্লেক্সার।
এই প্রযুক্তিতে একটি জটিল প্ল্যানার ওয়েভগাইড তৈরি করা জড়িত, যা পাতলা-ফিল্ম ফিল্টার এবং কলিমেটর দ্বারা পরিপূরক।এই প্রযুক্তি ব্যবহার করে তৈরি মাল্টিপ্লেক্সিং ডিভাইসগুলিকে CCWDM মাল্টিপ্লেক্সার (CompactCWDM) বলা হয়।
উপরের ছবিটি CWDM মাল্টিপ্লেক্সারগুলির একটি অভ্যন্তরীণ কাঠামো।বাম দিকে - মাল্টিপ্লেক্সার CWDM ফিল্টার স্টেজের ভিত্তিতে একটি ক্লাসিক, ডানদিকে - CCWDM মাল্টিপ্লেক্সার।
শীর্ষে থাকা CCWDM মাল্টিপ্লেক্সারগুলি তাদের আকারের কারণে প্রথম স্থানে জনপ্রিয় ছিল না - একটি ম্যাচবক্সের চেয়ে একটু বড়।
প্রকৌশলী ইন্টারনেট পরিষেবা প্রদানকারীরা এই ধরনের একটি ছোট ডিভাইস থেকে সতর্ক থাকে, যা অধিকন্তু, একটি স্ট্যান্ডার্ড প্যাচ প্যানেলে ঠিক করা কঠিন ছিল।
পেজিং মাত্রা:
আদেশ তথ্য:
| CCWDM4+1- | XXXX- | এক্স- | এক্স- | XX- | এক্স- | এক্স |
|
|
তরঙ্গদৈর্ঘ্য | শ্রেণী | পিগটেল টাইপ | দৈর্ঘ্য | সংযোগকারী | প্যাকেজ |
|
1471 1491 1611 |
পৃ ক |
0 = বেয়ার ফাইবার 1=900um আলগা টিউব 2 = 2 মিমি তার 3 = 3 মিমি তার |
05=0.5মি 10=1.0মি 15=1.5 মি |
0=কোনও নয় 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=অন্যরা |
0 = স্ট্যান্ডার্ড 1 = বিশেষত্ব |
|
|
