| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-16CH CWDM |
| MOQ.: | 1 |
| মূল্য: | Get Latest Price |
| Delivery Time: | 2 ~ 7 কার্যদিবস |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
WDM নেটওয়ার্ক, CATV সিস্টেমের জন্য প্যাসিভ ডিভাইস 1x16 CWDM Mux Demux.
পণ্যের বর্ণনা
GEZHI ফটোনিক্স সমস্ত ধরণের অ্যাপ্লিকেশন এবং নেটওয়ার্ক সমাধানগুলির জন্য উপযুক্ত CWDM Mux-Demux এবং অপটিক্যাল অ্যাড ড্রপ মাল্টিপ্লেক্সার (OADM) ইউনিটগুলির একটি সম্পূর্ণ পরিসর অফার করে৷সবচেয়ে সাধারণ কিছু হল: Gigabit & 10G ইথারনেট, SDH/SONET, ATM, ESCON, ফাইবার চ্যানেল, FTTx এবং CATV।
GEZHI এর মোটা তরঙ্গদৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সার (CWDM Mux/Demux) পাতলা ফিল্ম আবরণ প্রযুক্তি এবং নন-ফ্লাক্স মেটাল বন্ডিং মাইক্রো অপটিক্স প্যাকেজিংয়ের মালিকানাধীন নকশা ব্যবহার করে।এটি কম সন্নিবেশ ক্ষতি, উচ্চ চ্যানেল বিচ্ছিন্নতা, প্রশস্ত পাস ব্যান্ড, নিম্ন তাপমাত্রা সংবেদনশীলতা এবং ইপোক্সি মুক্ত অপটিক্যাল পাথ প্রদান করে।
আমাদের CWDM Mux Demux পণ্যগুলি একটি একক ফাইবারে 16 চ্যানেল বা এমনকি 18-চ্যানেল মাল্টিপ্লেক্সিং পর্যন্ত সরবরাহ করে।WDM নেটওয়ার্কগুলিতে কম সন্নিবেশের ক্ষতির প্রয়োজনের কারণে, আমরা একটি বিকল্প হিসাবে IL কমাতে একটি CWDM Mux/Demux মডিউলে "Skip Component" যোগ করতে পারি।স্ট্যান্ডার্ড CWDM Mux/Demux প্যাকেজের প্রকারের মধ্যে রয়েছে: ABS বক্স প্যাকেজ, LGX প্যাকেজ এবং 19” 1U র্যাকমাউন্ট।
বৈশিষ্ট্য
* কম সন্নিবেশ ক্ষতি
* প্রশস্ত তরঙ্গদৈর্ঘ্য পরিসীমা
* নিম্ন Crosstalk
* উচ্চ স্থায়িত্ব, উচ্চ নির্ভরযোগ্যতা
* অপটিক্যাল পাথে ইপোক্সি-মুক্ত
* ল্যাচিং এবং নন-ল্যাচিং
অ্যাপ্লিকেশন
* লাইন মনিটরিং
* WDM নেটওয়ার্ক
* টেলিযোগাযোগ
* সেলুলার অ্যাপ্লিকেশন
* ফাইবার অপটিক্যাল পরিবর্ধক
* অ্যাক্সেস নেটওয়ার্ক
টেকনিক্যাল প্যারামিটার
| প্যারামিটার | ইউনিট | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | মুক্স | ডেমুক্স | ||||
| চ্যানেল তরঙ্গদৈর্ঘ্য | nm | 1270~1610nm এবং 1271~1611 | |||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য নির্ভুলতা | nm | ±0.5 | |||||||||
| চ্যানেল ব্যবধান | nm | 20 | |||||||||
| চ্যানেল পাসব্যান্ড (@-0.5dB ব্যান্ডউইথ) | nm | >13 | |||||||||
| সন্নিবেশ ক্ষতি | dB | 0.8 | 1.5 | 2.5 এবং 1.8 | 5.2 এবং 3.5 | ||||||
| চ্যানেল রিপল | dB | 0.3 | |||||||||
| আলাদা করা | সংলগ্ন | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| অ-সংলগ্ন | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Inertion ক্ষতি তাপমাত্রা সংবেদনশীলতা | ডিবি/℃ | <0.005 | |||||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা স্থানান্তর | এনএম/℃ | <0.002 | |||||||||
| মেরুকরণ নির্ভরশীল ক্ষতি | dB | <0.1 | |||||||||
| মেরুকরণ মোড বিচ্ছুরণ | dB | <0.1 | |||||||||
| নির্দেশনা | dB | >50 | |||||||||
| রিটার্ন লস | dB | >45 | |||||||||
| সর্বোচ্চ শক্তি হ্যান্ডলিং | mW | 300 | |||||||||
| অপারেটিং তাপমাত্রা | ℃ | -5~+75 | |||||||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~85 | |||||||||
| প্যাকেজের মাত্রা | মিমি | L100xW80xH10 | L141xW115xH18 | ||||||||

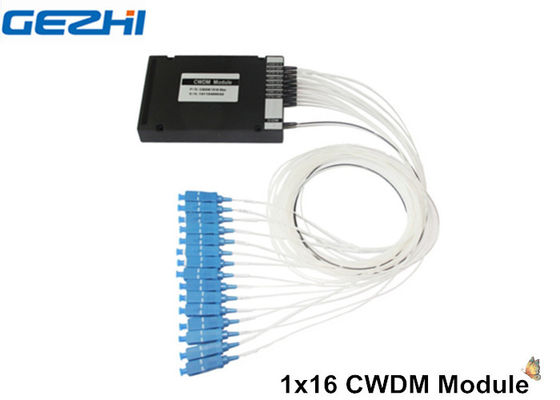

পণ্যের ছবি
CWDM Mux Demux প্যাসিভ সিস্টেম
তথ্য বিন্যাস
| CWDM | XX | এক্স | XX | এক্স | এক্স | XX |
| চ্যানেলের সংখ্যা |
কনফি -guration |
১ম চ্যানেল | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য | ইন/আউট সংযোগকারী | |
|
04=4 চ্যানেল 08=8 চ্যানেল 16=16 চ্যানেল 18=18 চ্যানেল N=N চ্যানেল |
M=Mux ডি = ডেমুক্স O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=বিশেষ |
1 = বেয়ার ফাইবার 2=900um আলগা টিউব 3=2mmCable 4=3মিমি ক্যাবল |
1=1মি 2=2মি S=নির্দিষ্ট করুন |
0=কোনও নয় 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=নির্দিষ্ট করুন |
|
|
