| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-লাল/নীল WDM |
| MOQ.: | 1 |
| মূল্য: | Get Latest Price |
| Delivery Time: | 2 ~ 7 কার্যদিবস |

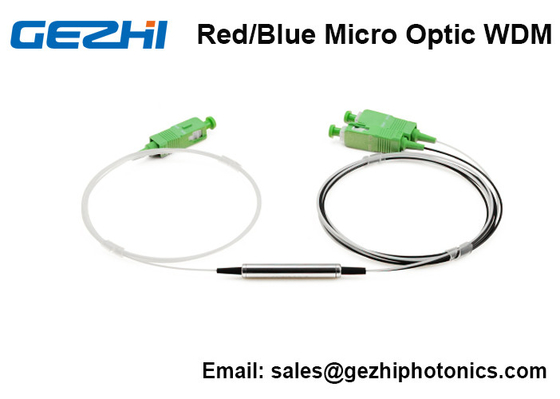

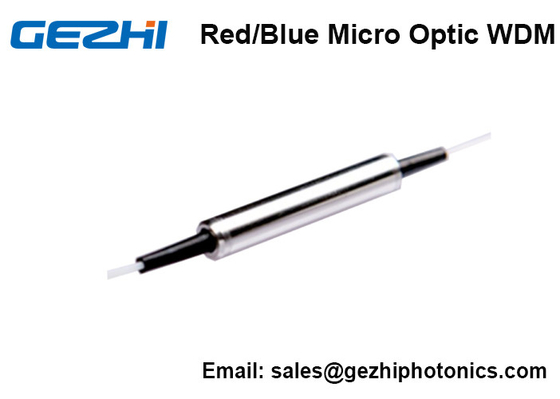

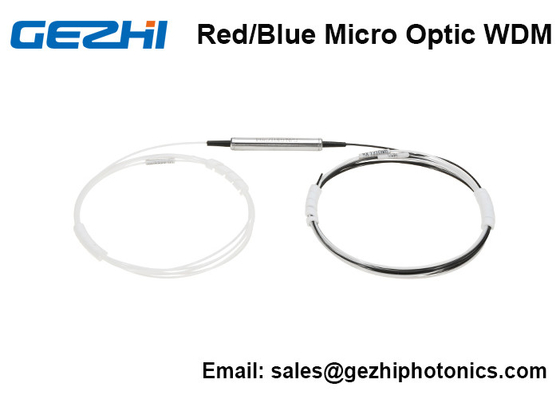

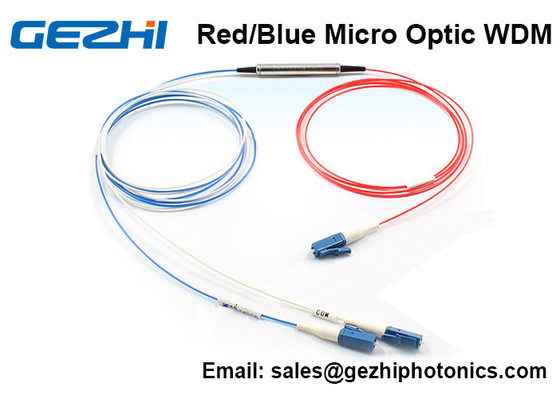

মাইক্রো-অপটিক WDM 3 পোর্ট সি ব্যান্ড লাল/নীল ফিল্টার DWDM সিস্টেমে
GEZHI 1x2 DWDM রেড/ব্লু ব্যান্ড ফিল্টার হল একটি প্যাসিভ মাইক্রো অপটিক্স ডিভাইস যা পরিবেশগতভাবে স্থিতিশীল পাতলা ফিল্ম ফিল্টার প্রযুক্তির উপর ভিত্তি করে।এটি প্রধানত সি ব্যান্ডে রেড ব্যান্ড তরঙ্গদৈর্ঘ্য সংকেত এবং ব্লু ব্যান্ড তরঙ্গদৈর্ঘ্য সংকেত আলাদা বা একত্রিত করতে ব্যবহৃত হয়, একক ফাইবার দ্বি-দিকনির্দেশক DWDM সিস্টেম এবং উচ্চ শক্তি পরিবর্ধন সিস্টেমে।উপাদানগুলি প্রশস্ত পাসব্যান্ড, কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন লস, চমৎকার পরিবেশগত স্থিতিশীলতা এবং উচ্চ শক্তি হ্যান্ডলিং ক্ষমতা দ্বারা চিহ্নিত করা হয়।
একটি DWDM মডিউলে, যা একটি লাল/নীল ফিল্টার ব্যবহার করে, একটি Mux একটি Demux এর সাথে মিলিত হতে পারে।উদাহরণস্বরূপ, Mux রেড ব্যান্ডে DWDM চ্যানেলগুলিকে একত্রিত করে, যখন Demux ব্লু ব্যান্ডে DWDM চ্যানেলগুলিকে আলাদা করে।একটি লাল/নীল ফিল্টার ব্যবহার করে, কেউ একটি একক ফাইবারে রেড ট্রান্সমিট চ্যানেল এবং ব্লু রিসিভ চ্যানেলগুলিকে একত্রিত করতে পারে।
বৈশিষ্ট্য
আবেদন
কর্মক্ষমতা বিশেষ উল্লেখ
| টাইপ | MWDM | ||
| চ্যানেল তরঙ্গদৈর্ঘ্য পাস | nm | 1549.12~1562.83 (লাল) | 1530.13~1541.55 (নীল) |
| প্রতিফলন চ্যানেল তরঙ্গদৈর্ঘ্য | nm | 1530.13~1541.55 (নীল) | 1549.12~1562.83 (লাল) |
| পাস চ্যানেল সন্নিবেশ ক্ষতি | dB | ≤0.50 | |
| প্রতিফলন চ্যানেল সন্নিবেশ ক্ষতি | dB | ≤0.40 | |
| চ্যানেল রিপল | dB | ≤0.3 | |
| সংলগ্ন চ্যানেল বিচ্ছিন্নতা | dB | ≥30 | |
| এক্সপ্রেস চ্যানেল বিচ্ছিন্নতা | dB |
≥15
|
|
| পিডিএল | dB | ≤0.1 | |
| পিএমডি | Ps/nm | ≤0.1 | |
| তাপ - মাত্রা সহনশীল | dB/℃ | ≤0.005 | |
| নির্দেশনা | dB | ≥50 | |
| রিটার্ন লস | dB | ≥45 | |
| পাওয়ার হ্যান্ডলিং | mW | 300 | |
| অপারেটিং তাপমাত্রা | ℃ |
-30~+80
|
|
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~+85 | |
| সর্বোচ্চটেনসাইল লোড | এন | 5 | |
| প্যাকেজের মাত্রা | মিমি | Φ5.5xL34(250um)/Φ5.5xL38(900um) | |
দ্রষ্টব্য: 1. সন্নিবেশ ক্ষতি সংযোগকারী অন্তর্ভুক্ত নয়, প্রতিটি সংযোগকারী 0.2dB ক্ষতি যোগ করবে।
2. অন্যান্য তরঙ্গদৈর্ঘ্য গ্রাহকের অনুরোধের উপর করা যেতে পারে.উদাহরণস্বরূপ, L-Band R/B, C/L ব্যান্ড।
তথ্য বিন্যাস
| তরঙ্গদৈর্ঘ্য | প্যাকেজ স্পেসিক | ফাইবার টাইপ | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| R/B=লাল/নীল তরঙ্গদৈর্ঘ্য |
1= Φ5.5 মিমি × 34 মিমি 2= 90×20×10 মিমি 3=100×80×10.5 মিমি 4= 120×80×18 মিমি 5=140×115×18 মিমি 6=19”1U র্যাকমাউন্ট এক্স = অন্যান্য |
9=9/125 X=অন্যান্য |
25=250um 90=900um 20 = 2.0 মিমি 30=3.0 মিমি X=অন্যান্য |
05=0.5মি 10=1.0মি 15=1.5 মি X=অন্যান্য |
OO=কোনও নয় FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=অন্যান্য |
আরো ছবি:
|
|
