| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-1x1-13/15 |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 2-7 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
GEZHI ফটোনিক্স কোং, লিমিটেডএকটি কারখানা যা প্রধানত CEx WDM, DWDM, AWG DWDM মডিউল, CWDM, ফিল্টার WDM, মেকানিক্যাল অপটিক্যাল সুইচ যেমন 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 এবং 1xN মাল্টি সুইচ, অপটিক্যাল সুইচ, অপটিক্যাল চ্যানেল তৈরি করে। MEMS অপটিক্যাল সুইচ, MEM VOA, অপটিক্যাল প্যাচ কর্ড ইত্যাদি।

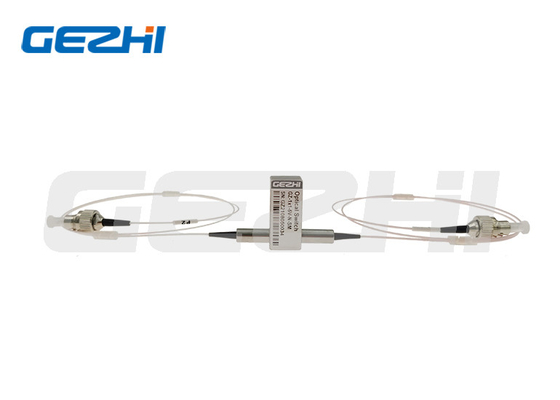

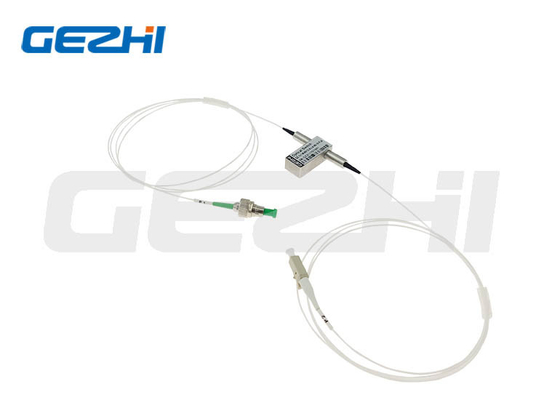

1x1 অপটিক্যাল সুইচ
1x1 অপটিক্যাল সুইচ অপটিক্যাল পাথের সাথে সংযুক্ত বা অপটিক্যাল সিগন্যালকে ব্লক করে, অপটিক্যাল পাথ স্যুইচ করার জন্য পণ্যটি বৈদ্যুতিক সংকেত দ্বারা নিয়ন্ত্রণ করছে।চমৎকার ডিজাইনের কারণে পণ্যটির উচ্চ স্থিতিশীলতা, উচ্চ নির্ভরযোগ্যতা, কম ক্ষতির সুবিধা রয়েছে, যা অপটিক্যালের সুইচিং এবং সুরক্ষায় ব্যাপকভাবে ব্যবহৃত হয়
|
বৈশিষ্ট্য ব্যর্থ-নিরাপদ ল্যাচিং
তুলনাহীন কম খরচে
কম অপটিক্যাল বিকৃতি ইপোক্সি-মুক্ত অপটিক্যাল পাথ
উচ্চ নির্ভরযোগ্যতা
|
অ্যাপ্লিকেশন চ্যানেল ব্লকিং কনফিগারযোগ্য যোগ/ড্রপ
সিস্টেম মনিটরিং
ইন্সট্রুমেন্টেশন
|
স্পেসিফিকেশন
| পরামিতি | স্পেসিফিকেশন | ইউনিট |
| অপারেটিং তরঙ্গদৈর্ঘ্য | 1260~1620(SM) | nm |
| সন্নিবেশ ক্ষতি | ≤1.0 | dB |
| তরঙ্গদৈর্ঘ্য নির্ভরশীল ক্ষতি | ≤0.25 | dB |
| মেরুকরণ নির্ভরশীল ক্ষতি | ≤0.05 | dB |
| তাপমাত্রা নির্ভরশীল ক্ষতি | ≤0.20 | dB |
| রিটার্ন লস | SM≥50 | dB |
| ক্রস টক | SM≥55 | dB |
| সময় পরিবর্তন করুন | ≤8 | মাইক্রোসফট |
| পুনরাবৃত্তিযোগ্যতা | ≤±0.02 | dB |
| স্থায়িত্ব | ≥107 | বার |
| অপারেটিং ভোল্টেজ | 3 বা 5 | ভি |
| সুইচ টাইপ | নন-ল্যাচিং/ল্যাচিং | |
| অপারেটিং তাপমাত্রা | -20~ 70 | ℃ |
| সংগ্রহস্থল তাপমাত্রা | -40~ 85 | ℃ |
| অপটিক্যাল পাওয়ার | ≤500 | mW |
| মাত্রা | 27.0L×12.5W×8.4H | মিমি |
আদেশ তথ্য
GZ-1×1-13/15
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরন | নিয়ন্ত্রণ মডেল | ফাইবার টাইপ | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=অন্যান্য |
3=3V 5=5V |
L=লাচিং N=নন- ল্যাচিং |
5=50/125 ৬=৬২.৫/১২৫ 9=9/125 X=অন্যান্য |
25=250um 90=900um 20 = 2.0 মিমি 30=3.0 মিমি X=অন্যান্য |
1=1মি 2 = 1.5 মি X=অন্যান্য |
0=কোনও নয় X=অন্যান্য |
পিন
| টাইপ | অপটিক্যাল রুট | বৈদ্যুতিক ড্রাইভ | স্টেট সেন্সর | ||||||
| 1×1 | পিন 1 | পিন 5 | পিন 6 | পিন 10 | পিন 2-3 | পিন 3-4 | পিন 7-8 | পিন 8-9 | |
| নন-ল্যাচিং | কাট | -- | -- | -- | -- | বন্ধ | খোলা | খোলা | বন্ধ |
| P1-P2 | ভি ৪ | -- | -- | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | |
| ল্যাচিং | কাট | -- | -- | জিএনডি | -- | বন্ধ | খোলা | খোলা | বন্ধ |
| P1-P2 | ভি ৪ | জিএনডি | -- | -- | খোলা | বন্ধ | বন্ধ | খোলা | |
আদেশ তথ্য
GZ-1×1-13/15
| মোড | তরঙ্গদৈর্ঘ্য | ভোল্টেজের ধরন | নিয়ন্ত্রণ মডেল | ফাইবার টাইপ | ফাইবার ব্যাস | ফাইবার দৈর্ঘ্য | সংযোগকারী |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=অন্যান্য |
3=3V 5=5V |
L=লাচিং N=নন- ল্যাচিং |
5=50/125 ৬=৬২.৫/১২৫ 9=9/125 X=অন্যান্য |
25=250um 90=900um 20 = 2.0 মিমি 30=3.0 মিমি X=অন্যান্য |
1=1মি 2 = 1.5 মি X=অন্যান্য |
0=কোনও নয় X=অন্যান্য |
অপটিক্যাল রুট
যান্ত্রিক অংকন
ভিডিও
|
|
