| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | 2x2B-SM-13/15-5N |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |

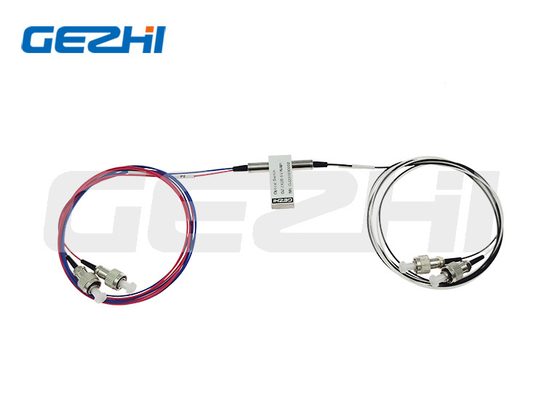

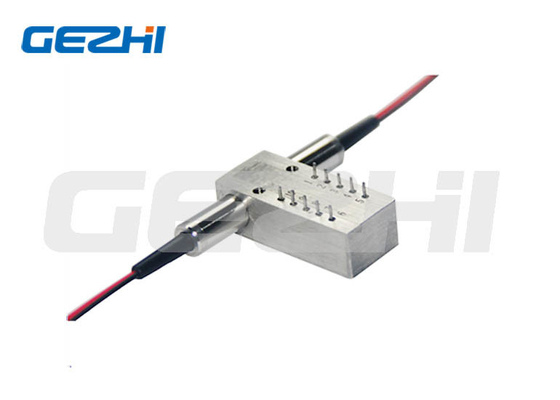

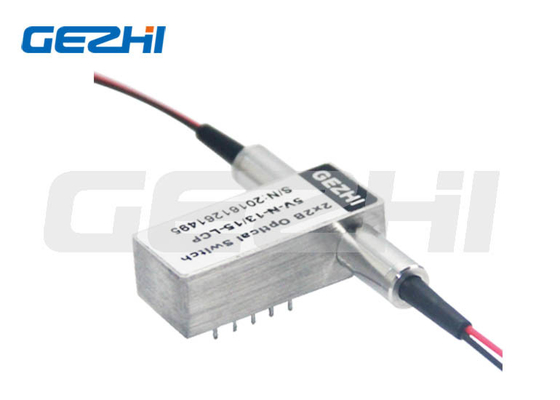

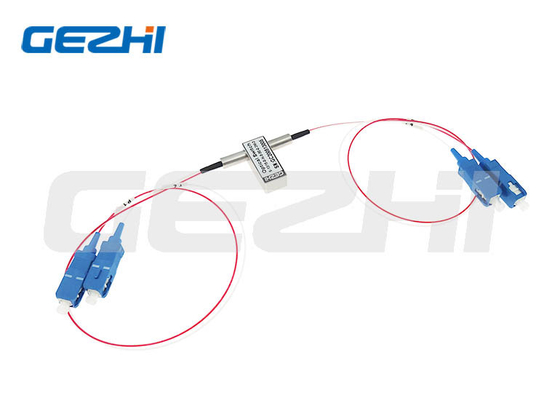

2x2 বাইপাস অপটো-মেকানিক্যাল অপটিক্যাল সুইচ
2x2B অপটো-মেকানিকাল দ্বি-পথে ফাইবার অপটিক সুইচ 2 ইনকামিং অপটিক সিগন্যালকে 2 আউটপুট ফাইবারে পুনর্নির্দেশ করে অপটিক্যাল চ্যানেলগুলিকে সংযুক্ত করে।এটি একটি অপটো-মেকানিক্যাল কনফিগারেশন ব্যবহার করে অর্জন করা হয় এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ সংকেত মাধ্যমে সক্রিয় করা হয়সুইচটিতে ইলেকট্রিক অবস্থান সেন্সর রয়েছে।এই সিরিজের পণ্যগুলির একটি ব্যাপকভাবে সরলীকৃত প্ল্যাটফর্ম কনফিগারেশন রয়েছে যা উচ্চ নির্ভরযোগ্যতা এবং কম উত্পাদন ব্যয় সরবরাহ করেএই অভিনব নকশা উল্লেখযোগ্যভাবে চলন্ত অংশ অবস্থান সংবেদনশীলতা হ্রাস, অভূতপূর্ব উচ্চ স্থিতিশীলতা পাশাপাশি একটি অতুলনীয় কম খরচ প্রস্তাব।
| বৈশিষ্ট্যঃ | অ্যাপ্লিকেশনঃ |
|
নিম্ন সন্নিবেশ ক্ষতি |
নেটওয়ার্ক স্যুইচিং |
|
বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা |
সিস্টেম পর্যবেক্ষণ |
|
নিম্ন ক্রসস্টক |
চ্যানেল ব্লকিং |
|
উচ্চ স্থিতিশীলতা, উচ্চ নির্ভরযোগ্যতা |
মডিউল এবং সিস্টেম ইন্টিগ্রেশন |
|
অপটিক্যাল পাথে ইপোক্সি মুক্ত |
মেট্রোপলিটন এরিয়া নেটওয়ার্ক |
| লকিং এবং নন-লকিং | নেটওয়ার্ক সুরক্ষা এবং পুনরুদ্ধার |
টেকনিক্যাল প্যারামিটার
| পরামিতি | ইউনিট | GZ-FSW-2×2B | |
| তরঙ্গদৈর্ঘ্যের পরিসীমা | এনএম | 850±40/1300±40 | ১২৬০-১৬৫০ |
| অপারেটিং এভেলংথ | এনএম | ৮৫০/৩০০ | ১৩১০/১৫৫০ |
| সন্নিবেশ হ্রাস | ডিবি | প্রকারঃ0.8 সর্বোচ্চঃ1.2 | প্রকারঃ0.6 সর্বোচ্চঃ0.8 |
| রিটার্ন লস | ডিবি | MM≥30 SM≥50 | |
| ক্রসস্টক | ডিবি | MM≥35 SM≥55 | |
| পিডিএল | ডিবি | ≤০05 | |
| ডব্লিউডিএল | ডিবি | ≤০25 | |
| টিডিএল | ডিবি | ≤০25 | |
| পুনরাবৃত্তিযোগ্য | ডিবি | ≤±০02 | |
| পাওয়ার সাপ্লাই | v | 3.0 অথবা 5.0 | |
| জীবনকাল | সময় | ≥107 | |
| সময় পরিবর্তন করুন | এম এস | ≤8 | |
| ট্রান্সমিশন পাওয়ার | এম ডাব্লু | ≤৫০০ | |
| অপারেটিং তাপমাত্রা | °C | -২০+৭০ | |
| সংরক্ষণ তাপমাত্রা | °C | -৪০+৮৫ | |
| ওজন | জি | 16 | |
| মাত্রা | মিমি | (L) ২৭.০× (W) ১২.০× (H) ৮।2 | |
পিন
| পরামিতি | পিন | বৈদ্যুতিক ড্রাইভ | স্থিতি সেন্সর | ||||||
| ২x২বি | অপটিক্যাল পথ | 1 | 5 | 6 | 10 | ২-৩ | ৩-৪ | ৭-৮ | ৮-৯ |
| খোলার অযোগ্য | P1-P3 | -- | -- | -- | -- | বন্ধ করুন | খোলা | খোলা | বন্ধ করুন |
| P1-P4, P2-P3 | ভি+ | -- | -- | জিএনডি | খোলা | বন্ধ করুন | বন্ধ করুন | খোলা | |
| বাঁধন | P1-P3 | -- | -- | জিএনডি | ভি+ | বন্ধ করুন | খোলা | খোলা | বন্ধ করুন |
| P1-P4 P2-P3 | ভি+ | জিএনডি | -- | -- | খোলা | বন্ধ করুন | বন্ধ করুন | খোলা | |
অপটিক্যাল রুট
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১:আমি একটি নমুনা অর্ডার পেতে পারি? আপনার MOQ কি?
