| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | D1x2-SM-13/15-5N |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |

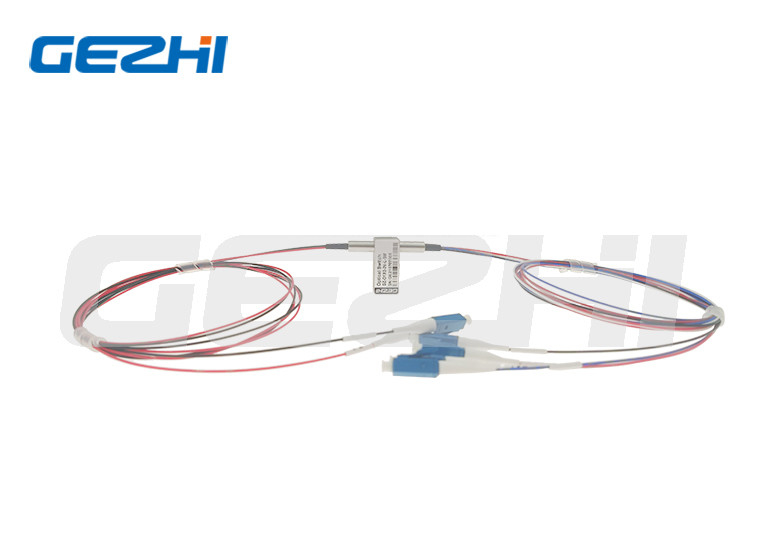

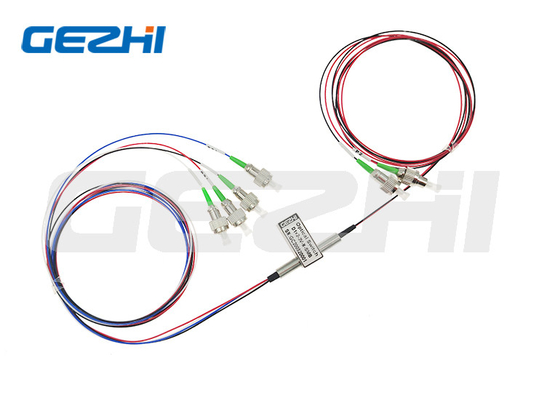

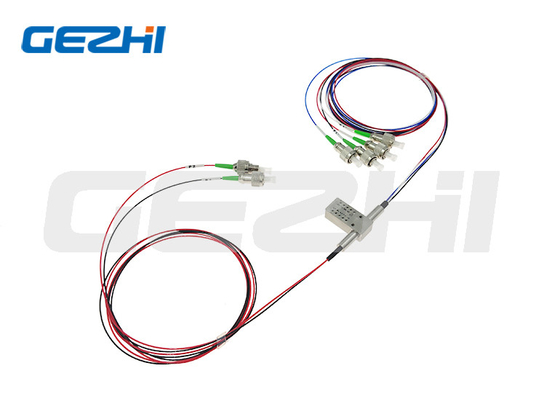

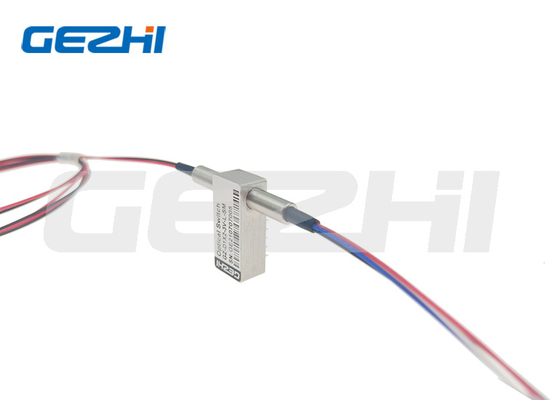

ডুয়াল 1x2 অপটো-মেকানিক্যাল অপটিক্যাল সুইচ
বর্ণনা
D1x2 অপটো-মেকানিক্যালদ্বিমুখীফাইবার অপটিক সুইচ অপটিক্যাল চ্যানেল সংযোগ করে2টি ইনকামিং অপটিক্যাল সিগন্যালকে 4টি আউটপুট ফাইবারে পুনঃনির্দেশ করে.এটি একটি অপ্টো-মেকানিক্যাল কনফিগারেশন ব্যবহার করে অর্জন করা হয় এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের মাধ্যমে সক্রিয় করা হয়।সুইচটিতে বৈদ্যুতিক অবস্থান সেন্সর সমন্বিত হয়েছে। এর উপর ভিত্তি করেপাতলা ফিল্ম ফিল্টার প্রযুক্তিযা হালকা প্যাচ পরিবর্তন করার একটি শক্তিশালী পদ্ধতি প্রদান করে, এই সিরিজের পণ্যগুলির একটি অত্যন্ত সরলীকৃত প্ল্যাটফর্ম কনফিগারেশন রয়েছে যা উচ্চ নির্ভরযোগ্যতা এবং কম উৎপাদন খরচ প্রদান করে।এই অভিনব নকশাটি উল্লেখযোগ্যভাবে চলমান অংশের অবস্থানের সংবেদনশীলতা হ্রাস করে, অভূতপূর্ব উচ্চ স্থিতিশীলতার পাশাপাশি একটি অতুলনীয় কম খরচে অফার করে।
| বৈশিষ্ট্য | অ্যাপ্লিকেশন |
| কম সন্নিবেশ ক্ষতি | মেট্রোপলিটন এরিয়া নেটওয়ার্ক |
| প্রশস্ত তরঙ্গদৈর্ঘ্য পরিসীমা | গবেষণাগার সিস্টেমে R&D |
| নিম্ন Crosstalk | মনিটর কনফিগারযোগ্য |
| উচ্চ স্থিতিশীলতা, উচ্চ নির্ভরযোগ্যতা | OADM উপাদান পরীক্ষা |
| অপটিক্যাল পাথে ইপোক্সি-মুক্ত | |
| ল্যাচিং এবং নন-ল্যাচিং |
পণ্য বিবরণী
| পরামিতি | GZ-FSW-D1x2 | ||
| তরঙ্গদৈর্ঘ্য পরিসীমা | nm | 670-980 | 1260-1650 |
| তরঙ্গদৈর্ঘ্য পরীক্ষা করা | nm | 850±40/1300±40 | 1310/1550 |
| সন্নিবেশ ক্ষতি | dB | প্রকার:1.0 সর্বোচ্চ:1.5 | প্রকার:1.0 সর্বোচ্চ:1.5 |
| রিটার্ন লস | dB | MM≥30 SM≥50 | |
| ক্রসস্টল্ক | dB | MM≥35 SM≥55 | |
| পিডিএল | dB | ≤0.05 | |
| ডব্লিউডিএল | dB | ≤0.25 | |
| টিডিএল | dB | ≤0.25 | |
| পুনরাবৃত্তিযোগ্যতা | dB | ≤±0.02 | |
| পাওয়ার সাপ্লাই | v | 3.0 বা 5.0 | |
| আজীবন | সময় | ≥107 | |
| সময় পরিবর্তন করুন | মাইক্রোসফট | ≤8 | |
| ট্রান্সমিশন পাওয়ার | mw | ≤500 | |
| অপারেশন তাপমাত্রা | ℃ | -20～+70 | |
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40～+85 | |
| ওজন | g | 16 | |
| মাত্রা | মিমি | (L)27×(W)12×(H)8.2 (±0.2mm) কাস্টমাইজেশন উপলব্ধ | |
বৈদ্যুতিক
| স্পেসিফিকেশন | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | কারেন্ট | প্রতিরোধ |
| 5V ল্যাচিং | 4.5~5.5 | 36~44mA | 125Ω |
| 5V নন-ল্যাচিং | 4.5~5.5 | 26~32mA | 175Ω |
| 3V ল্যাচিং | 2.7~3.3 | 54~66mA | 50Ω |
| 3V নন-ল্যাচিং | 2.7~3.3 | 39~47mA | 70Ω |
উচ্চ মানের এবং স্থিতিশীলতা উপাদান
|
আসল নতুন এবং স্থিতিশীল প্যানাসনিক রিলে ব্যবহার করুন
|
উচ্চ নির্ভরযোগ্য প্রিজম ব্যবহার করুন
|
উচ্চ মানের সি-লেন্স এবং কলিমেটর ব্যবহার করুন |
পণ্যের বিবরণ
ভিডিও
|
|
