| Brand Name: | GEZHI or OEM |
| মডেল নম্বর: | GZ-1x3-RWM |
| MOQ.: | 1 পিসি |
| মূল্য: | আলোচনাযোগ্য |
| Delivery Time: | 5-8 কাজের দিন |
| Payment Terms: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
1x3 Raman WDM মডিউলের পণ্য ওভারভিউ

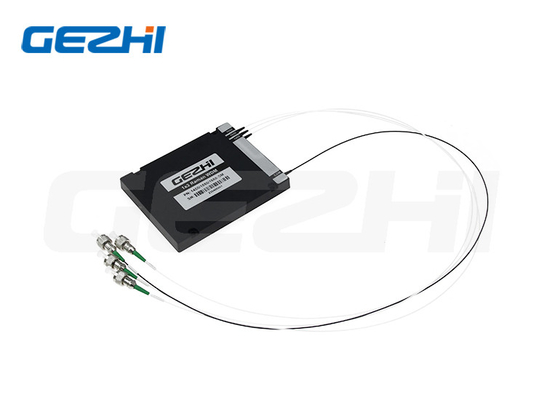

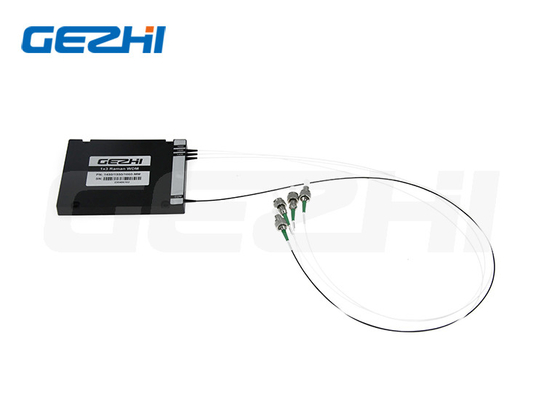

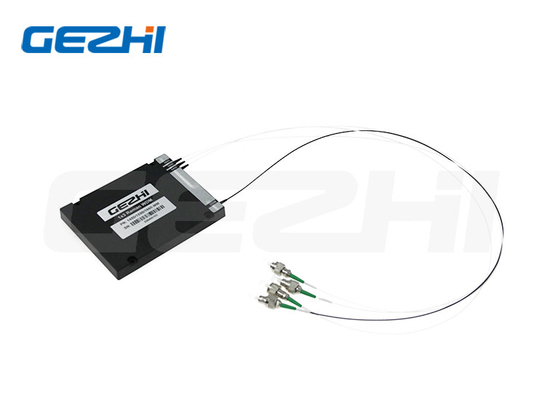

ABS বক্স সহ 1450/1550/1660nm 1x3 Raman WDM মডিউল
রমন ডব্লিউডিএম মডিউল
রামন ওয়েভেলংথ ডিভিশন মাল্টিপ্লেক্সার (রমন ডব্লিউডিএম) মডিউলটি পাতলা-ফিল্ম ফিল্টার প্রযুক্তি ব্যবহার করে তৈরি করা হয়, এটি 1450nm, 1550nm এবং 1660nm (বা 1650nm) এ বিভিন্ন সংকেত তরঙ্গদৈর্ঘ্যকে আলাদা এবং একত্রিত করতে ব্যবহৃত হয়।কম সন্নিবেশ ক্ষতি এবং উচ্চ বিচ্ছিন্নতা বৈশিষ্ট্য সঙ্গে Raman ফিল্টার WDM.এটি রমন ডিটিএস সিস্টেম বা অন্যান্য ফাইবার পরীক্ষা বা পরিমাপ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
এর বৈশিষ্ট্য এবং অ্যাপ্লিকেশন1x3 Raman WDM মডিউল
বৈশিষ্ট্য:
Telcordia GR1221, RoHS অনুগত
অপটিক্যাল পাথ ইপোক্সি মুক্ত এবং চমৎকার তাপীয় স্থিতিশীলতা
কম সন্নিবেশ ক্ষতি এবং উচ্চ বিচ্ছিন্নতা
প্রশস্ত এবং সমতল পাসব্যান্ড
অ্যাপ্লিকেশন:
FTTX অন লাইন টেস্টিং
WDM সিস্টেম
এন্টারপ্রাইজ নেটওয়ার্ক
এর স্পেসিফিকেশন 1x3 Raman WDM মডিউল
| প্যারামেন্টার | ইউনিট | মান | |||
| অপারেটিং তরঙ্গদৈর্ঘ্য | nm | 1450/1550/1660 | |||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | nm | 1450 | 1550 | 1650 | |
| ব্যান্ডউইথ | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| সন্নিবেশ ক্ষতি | dB | ≤1.4 | |||
| বিচ্ছিন্নতা (সংলগ্ন চ্যানেল) | dB | ≥60 | ≥45 | ≥60 | |
| পিডিএল | dB | ≤0.2 | |||
| পিএমডি | পুনশ্চ | ≤0.2 | |||
| নির্দেশনা | একক অবস্থা | dB | ≥50 | ||
| মাল্টি মোড | dB | ≥35 | |||
| রিটার্ন লস | একক অবস্থা | dB | ≥45 | ||
| মাল্টি মোড | dB | ≥35 | |||
| অপটিক্যাল পাওয়ার | mW | ≤500 | |||
| অপারেটিং তাপমাত্রা বিন্যাস | ℃ | -10 থেকে 70 | |||
| অপারেটিং তাপমাত্রা বিন্যাস | ℃ | -40 থেকে +85 | |||
| প্যাকেজ (L x W x H) | মিমি | 100 x 80 x 10 | |||
পরীক্ষার পরিবেশ
|
|
|
| টাইপ | প্যাকেজ স্পেসিফিকেশন | ফাইবার টাইপ |
ফাইবার ব্যাস |
ফাইবার দৈর্ঘ্য |
সংযোগকারী |
| RWM = রোমান WDM মডিউল | A1 =ABS বক্স 100x80x10mm A2 =ABS বক্স 120x80x18mm X=অন্যান্য |
S9 =9/125 M5 =50/125 M6 =62.5/125 |
25 = 250um 90 = 900um 20 = 2.0 মিমি 30 = 3.0 মিমি X=অন্যান্য |
05 = 0.5 মি 10 = 1.0 মি 15 = 1.5 মি X=অন্যান্য |

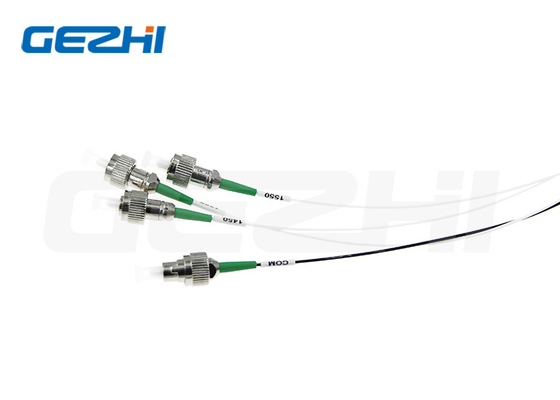

00 = কোনোটিই নয় LP =LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=অন্যান্য |
|
|
